本技術涉及空氣源熱泵，具體為一種便于拆卸濾網的空氣源熱泵。

背景技術：

1、空氣能源熱泵，作為熱泵技術的一種，有著使用成本低、易操作、采暖效果好、安全、干凈等多重優勢，以無處不在的空氣中的能量作為主要動力，通過少量電能驅動壓縮機運轉，實現能量的轉移，無需復雜的配置、昂貴的取水、回灌或者土壤換熱系統和專用機房，能夠逐步減少傳統采暖給大氣環境帶來的大量污染物排放。

2、經檢索，公告號為：cn207365499u的中國專利公開了一種方便拆卸過濾網的空氣源熱泵，包括空氣源熱泵本體，所述空氣源熱泵本體的正表面開設有出風口，所述空氣源熱泵本體的右側連通有進氣管，所述進氣管內腔的頂部和底部均開設有限位槽，所述限位槽的內壁開設有第一卡槽，所述進氣管的內部開設有容納室，所述容納室的數量為兩個，所述容納室內腔的左側開設有與第一卡槽連通的通孔，所述進氣管的內腔設置有過濾網。本實用新型通過長孔和滑桿的進行配合，方便帶動卡桿豎向移動，從而能夠解除卡桿與第二卡槽的卡接，方便對過濾網進行拆卸，能夠及時對過濾網進行清洗和更換，大大增強了空氣源熱泵的使用性能，更加方便使用者的使用。

3、現有設備存在以下缺點：該裝置雖然方便對過濾網進行拆卸，但是該裝置是通過第一彈簧和第二彈簧對過濾網進行彈性固定的，由于空氣源熱泵在室外，受室外環境的影響較大，當外界的風速較大時，會使過濾網第一卡槽的內部往復晃動，與進風管之間發生撞擊造成設備的損壞，影響整個裝置的使用壽命。

4、所以，本申請現提出一種便于拆卸濾網的空氣源熱泵來解決上述出現的問題。

技術實現思路

1、本實用新型的目的在于提供一種便于拆卸濾網的空氣源熱泵，以解決上述過濾網第一卡槽的內部往復晃動，與進風管之間發生撞擊造成設備的損壞的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種便于拆卸濾網的空氣源熱泵，包括空氣源熱泵主體、開設在所述空氣源熱泵主體兩側的進風口和可拆卸設置在所述進風口處的過濾網，還包括：

3、支撐單元，可調節設置在所述進風口的下端，用于對所述過濾網進行支撐；

4、固定單元，設置在所述進風口的上端，用于配合所述支撐單元對所述過濾網進行固定。

5、其中，所述進風口的下端固定設置有用于安裝所述支撐單元的安裝架；

6、所述支撐單元包括固定在所述安裝架上的固定板、固定在所述固定板上端的支撐架、穿設在所述支撐架上的支撐桿和套設在所述支撐桿上的轉動板，所述轉動板遠離所述支撐桿的一側開設有用于放置所述過濾網的插槽。

7、其中，所述安裝架位于所述空氣源熱泵主體內部的一側設置有用于對所述過濾網的轉動角度進行限制的擋板。

8、其中，所述固定單元包括固定在所述空氣源熱泵主體上的固定環、螺紋連接在所述固定環內部的螺桿和設置在所述螺桿上用于對所述過濾網進行限制的限位板。

9、其中，所述螺桿位于所述空氣源熱泵主體外部的一側固定設置有轉動塊，所述限位板活動套設在所述螺桿上。

10、其中，所述限位板相近所述過濾網的一側設置有用于對所述過濾網進行固定的抵接板。

11、其中，所述空氣源熱泵主體包括外殼、固定在所述外殼內部上方位置處的蒸發器、設置在所述外殼內底壁上且與所述蒸發器連接的壓縮機和設置在所述外殼內底壁且與所述壓縮機相連的冷凝器，所述冷凝器通過膨脹閥與所述蒸發器相連，所述外殼的上端開設有出風口，所述出風口的內部設置有風扇。

12、與現有技術相比，本實用新型的有益效果是：

13、本實用新型在對過濾網進行安裝時，首先將過濾網放置在支撐單元上，支撐單元可以使得過濾網與空氣源熱泵主體之間呈一定夾角，然后調節固定單元的位置使其移出進風口，然后將過濾網沿著支撐單元進行翻轉，使得過濾網放置在進風口的內部，且過濾網的側邊與進風口的內壁貼合，然后調節固定單元，使得移動到進風口的外側，然后使得固定單元對過濾網進行固定，在對過濾網進行拆卸時，將固定單元擰開，然后移出進風口位置，然后向外側拉動過濾網，然后將過濾網從支撐單元上取下，通過設置該裝置可以快速的完成對過濾網的拆裝工作，且過濾網可以固定在進風口外置處，受到外界的風力作用時，不易在進風口中發生晃動，從而減少碰撞發生損壞的可能，提高整個裝置的使用壽命。

技術特征：

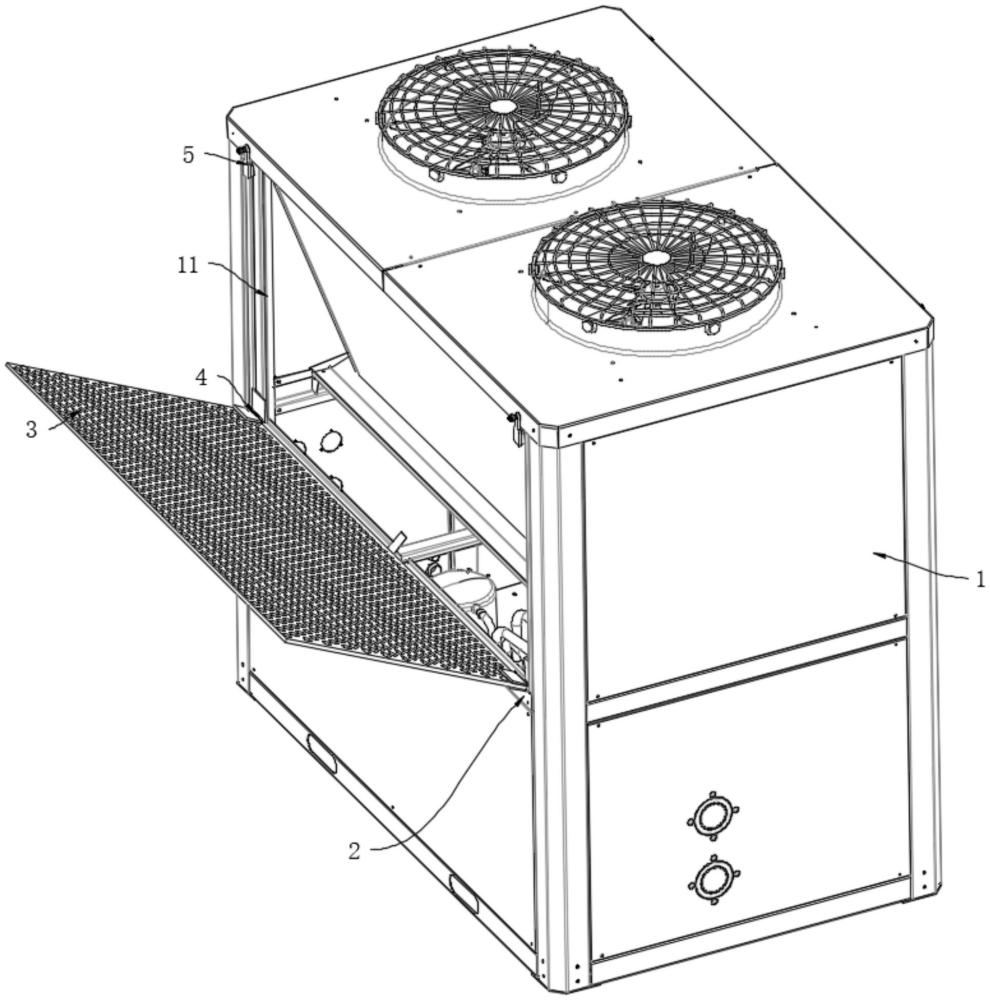

1.一種便于拆卸濾網的空氣源熱泵，包括空氣源熱泵主體(1)、開設在所述空氣源熱泵主體(1)兩側的進風口(11)和可拆卸設置在所述進風口(11)處的過濾網(3)，其特征在于，還包括：

2.根據權利要求1所述的一種便于拆卸濾網的空氣源熱泵，其特征在于：所述安裝架(2)位于所述空氣源熱泵主體(1)內部的一側設置有用于對所述過濾網(3)的轉動角度進行限制的擋板(45)。

3.根據權利要求1所述的一種便于拆卸濾網的空氣源熱泵，其特征在于：所述螺桿(52)位于所述空氣源熱泵主體(1)外部的一側固定設置有轉動塊(53)，所述限位板(54)活動套設在所述螺桿(52)上。

4.根據權利要求1所述的一種便于拆卸濾網的空氣源熱泵，其特征在于：所述限位板(54)相近所述過濾網(3)的一側設置有用于對所述過濾網(3)進行固定的抵接板(55)。

5.根據權利要求1所述的一種便于拆卸濾網的空氣源熱泵，其特征在于：所述空氣源熱泵主體(1)包括外殼、固定在所述外殼內部上方位置處的蒸發器(14)、設置在所述外殼內底壁上且與所述蒸發器(14)連接的壓縮機(15)和設置在所述外殼內底壁且與所述壓縮機(15)相連的冷凝器(16)，所述冷凝器(16)通過膨脹閥(17)與所述蒸發器(14)相連，所述外殼的上端開設有出風口(12)，所述出風口(12)的內部設置有風扇(13)。

技術總結
涉及空氣源熱泵領域，本技術公開了一種便于拆卸濾網的空氣源熱泵，包括空氣源熱泵主體、開設在所述空氣源熱泵主體兩側的進風口和可拆卸設置在所述進風口處的過濾網，還包括：支撐單元，可調節設置在所述進風口的下端，用于對所述過濾網進行支撐；固定單元，設置在所述進風口的上端，用于配合所述支撐單元對所述過濾網進行固定，本技術通過設置該裝置可以快速的完成對過濾網的拆裝工作，且過濾網可以固定在進風口外置處，受到外界的風力作用時，不易在進風口中發生晃動，從而減少碰撞發生損壞的可能，提高整個裝置的使用壽命。

技術研發人員：劉勝勇,費繼友,曹峰,李鐵英,張云峰,鄒敏,何大平,趙士勇,方士文,邱海濱,萬東輝,李琦,吳健,王勇,畢菲菲,高斌,韓愛梅,郭云程,賈貴龍,張雙清,孫宇,杜宏瑀,王久成,周紅偉,張茜,張輝,趙赫,房鵬舉
受保護的技術使用者：齊齊哈爾哈鐵裝備制造有限公司
技術研發日：20240703
技術公布日：2025/4/28
