本申請實施例涉及冰箱技術。尤其涉及一種冰箱。

背景技術：

1、冰箱是保持恒定低溫的一種制冷設備，也是一種使食物或其他物品保持恒定低溫狀態的民用產品。

2、冰箱在使用的過程中，低溫室和箱體之間溫度較低，會導致箱體內部的水蒸氣凝結在低溫室和箱體之間。相關技術中，在箱體和低溫室之間布置冷凝管，并通過發泡料將冷凝管安裝在箱體和低溫室之間。

3、其中，發泡料的導熱系數小，會導致冷凝管熱量不能有效傳遞到箱體和低溫室之間，從而使得箱體內部的水蒸氣凝結在低溫室和箱體之間或者冰箱的外部凝結水滴，導致用戶的體驗感變差。

技術實現思路

1、本申請實施例提供一種冰箱，可以解決發泡料的導熱系數小，會導致冷凝管熱量不能有效傳遞到箱體和低溫室之間，從而使得箱體內部的水蒸氣凝結在低溫室和箱體之間或者冰箱的外部凝結水滴，導致用戶的體驗感變差的問題。

2、第一方面，本申請實施例提供一種冰箱，冰箱包括：

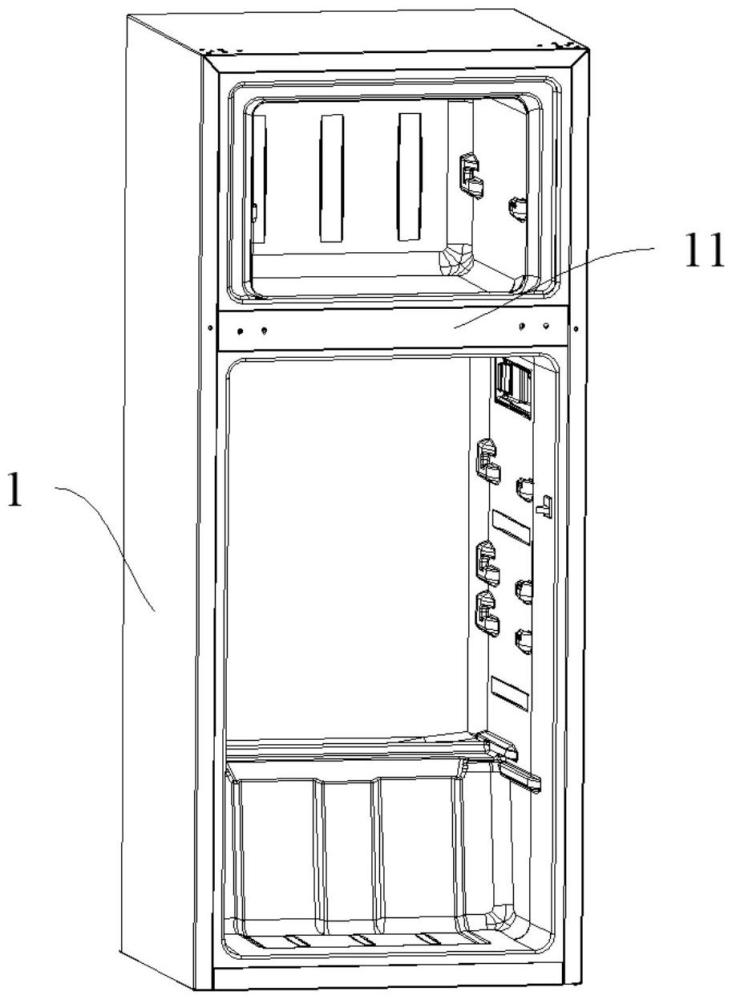

3、箱體，箱體具有中梁腔；

4、冷凝管，設置在箱體內，冷凝管具有至少一個導熱部，導熱部設置在中梁腔內；

5、卡條，設置在中梁腔內，且與冷凝管連接，卡條包括至少一個放置件和延伸件，導熱部連接于放置件，延伸件設置在中梁腔內；

6、其中，卡條沿平行中梁腔的設置方向延伸布置；放置件和延伸件中的至少一者與中梁腔連接。

7、此結構的冰箱，卡條能夠?qū)淠苓M(jìn)行支撐，以使得冷凝管能夠安裝至中梁腔的內部，放置件用于與導熱部接觸，以使得冷凝管和卡條之間能夠產生熱交換，從而提高卡條的溫度；延伸件的設置可以增大卡條與冷凝管的接觸面積，從而增大卡條和冷凝管之間的換熱面積，以使得卡條的熱量可以更快的傳導至中梁腔，從而減少中梁腔的內水蒸氣凝結的發生，同時中梁腔內的熱量可以傳導至箱體，從而減少箱體外部凝結水滴的發生。

8、在一種可行的實施方式中，導熱部設置有多個，相鄰設置的兩個導熱部間隔設置；

9、放置件設置有多個，其中一個導熱部和一個放置件配合設置。

10、此結構的冰箱，設置多個導熱部可以增大導熱部和中梁腔之間的接觸面積，以增大導熱部和中梁腔之間的熱交換面積，從而提高中梁腔的內部溫度，以減少中梁腔的內水蒸氣凝結的發生，同時中梁腔內的熱量可以傳導至箱體，從而減少箱體外部凝結水滴的發生。一個導熱部和一個放置件配合設置，可以使得放置件能夠限位導熱部和中梁腔之間的相對移動，以使得導熱部和中梁腔之間的連接更加穩定，從而提高多個導熱部和中梁腔之間的連接強度。

11、在一種可行的實施方式中，相鄰設置的兩個放置件組成一個延伸件；

12、和/或，相鄰設置的兩個放置件中的其中一個與延伸件的一側端部連接，其中另一個與延伸件的另一側端部連接。

13、此結構的冰箱，兩個放置件連接可以增大卡條和中梁腔之間的接觸面積，且限位導熱部朝向背離中梁腔的一側的移動，從而提高導熱部和中梁腔之間的連接強度；延伸件用于連接相鄰設置的兩個放置件，以增大中梁腔和卡條之間的接觸面積。

14、在一種可行的實施方式中，箱體包括依次連通的第一容納腔、第二容納腔和第三容納腔；

15、冷凝管具有依次連接的第一管、第二管和第三管；

16、第一管設置在第一容納腔內，第二管設置在第二容納腔內，第三管設置在第三容納腔內。

17、此結構的冰箱，第一管和第一容納腔的內側壁連接，第一管與第一容納腔的內側壁之間產生熱交換，以使得第一管的表面溫度下降，第一容納腔的內壁側的溫度上升；第二管和第二容納腔的內側壁連接，第二管與第二容納腔的內側壁之間產生熱交換，以使得第二管的表面溫度下降，第二容納腔的內壁側的溫度上升；第三管和第三容納腔的內側壁連接，第三管與第三容納腔的內側壁之間產生熱交換，以使得第三管的表面溫度下降，第三容納腔的內壁側的溫度上升；從而使得提高冷凝管的散熱效果，從而延長冰箱的使用壽命。

18、在一種可行的實施方式中，第二容納腔形成中梁腔，第二管形成導熱部。

19、此結構的冰箱，第二管形成導熱部，可以使得導熱部可以起到導引第一管和第三管內的高溫高壓的制冷劑氣體的流通的作用，且可以將導熱部的熱量傳導至箱體，從而提高箱體的內部溫度。

20、在一種可行的實施方式中，中梁腔分別與第一容納腔和第三容納腔連通設置；第一管朝向靠近第三管的一側延伸設置，且在中梁腔的布置方向上，第一管和第三管至少部分重疊設置；第一管朝向靠近第三管延伸的部分形成導熱部。

21、此結構的冰箱，第一管和第三管的至少部分重疊設置，可以使得導熱部可以布置在第一管和第三管之間，以使得導熱部可以沿容納腔的延伸方向布置，從而增大導熱部和容納腔之間的導熱面積，以提高中梁腔處的表面溫度。

22、在一種可行的實施方式中，中梁腔分別與第一容納腔和第三容納腔連通設置；第三管朝向靠近第一管的一側延伸設置，且在中梁腔的布置方向上，第一管和第三管至少部分重疊設置；第三管朝向靠近第一管延伸的部分形成導熱部。

23、此結構的冰箱，第一管和第三管的至少部分重疊設置，可以使得導熱部可以布置在第一管和第三管之間，以使得導熱部可以沿容納腔的延伸方向布置，從而增大導熱部和容納腔之間的導熱面積，以提高中梁腔處的表面溫度。

24、在一種可行的實施方式中，還包括：

25、防脫件，設置在卡條上，防脫件用于限位冷凝管和卡條之間的相對移動。

26、此結構的冰箱，防脫件的設置可以增大冷凝管和卡條之間的連接強度，以提高冷凝管和中梁腔之間的連接穩定性。

27、在一種可行的實施方式中，防脫件為柔性件，柔性件貼合連接卡條和冷凝管；

28、和/或，柔性件纏繞設置在卡條的外周壁上，至少部分冷凝管設置在柔性件和卡條之間。

29、此結構的冰箱，柔性件設置在卡條和冷凝管之間，用于限位卡條和冷凝管之間的相對移動，以使得冷凝管產生的熱量能夠?qū)б量l，從而提高卡條的表面溫度；防脫腔用于限位卡條和柔性件之間的相對移動，以使得冷凝管產生的熱量能夠?qū)б量l，從而提高卡條的表面溫度。

30、第二方面，本申請實施例提供一種冰箱，包括：

31、箱體，箱體具有中梁腔；

32、冷凝管，設置在箱體內，冷凝管具有至少一個導熱部，導熱部設置在中梁腔內；

33、卡條，設置在中梁腔內，且與冷凝管連接，卡條包括至少一個放置件和延伸件，導熱部連接于放置件，延伸件設置在中梁腔內；

34、其中，放置件和延伸件中的至少一者與中梁腔連接，卡條用于限位導熱部的偏移，且與中梁腔連接。

35、此結構的冰箱，導熱部的表面溫度大于放置件的表面溫度，導熱部和放置件之間產生熱交換會使得放置件的表面溫度提高，放置件的溫度升高會導致卡條的溫度升高，從而帶動中梁腔的內部的溫度升高。以減少中梁腔的內水蒸氣凝結的發生，同時中梁腔內的熱量可以傳導至箱體，從而減少箱體外部凝結水滴的發生。

技術特征：

1.一種冰箱，其特征在于，包括：

2.根據權利要求1所述的一種冰箱，其特征在于，所述導熱部設置有多個，相鄰設置的兩個導熱部間隔設置；

3.根據權利要求2所述的一種冰箱，其特征在于，相鄰設置的兩個所述放置件組成一個所述延伸件；

4.根據權利要求1-3中任一項所述的一種冰箱，其特征在于，所述箱體包括依次連通的第一容納腔、第二容納腔和第三容納腔；

5.根據權利要求4所述的一種冰箱，其特征在于，所述第二容納腔形成所述中梁腔，所述第二管形成所述導熱部。

6.根據權利要求4所述的一種冰箱，其特征在于，中梁腔分別與所述第一容納腔和所述第三容納腔連通設置；所述第一管朝向靠近所述第三管的一側延伸設置，且在所述中梁腔的布置方向上，所述第一管和所述第三管至少部分重疊設置；所述第一管朝向靠近所述第三管延伸的部分形成所述導熱部。

7.根據權利要求4所述的一種冰箱，其特征在于，中梁腔分別與所述第一容納腔和所述第三容納腔連通設置；所述第三管朝向靠近所述第一管的一側延伸設置，且在所述中梁腔的布置方向上，所述第一管和所述第三管至少部分重疊設置；所述第三管朝向靠近所述第一管延伸的部分形成所述導熱部。

8.根據權利要求1-3中任一項所述的一種冰箱，其特征在于，還包括：

9.根據權利要求8所述的一種冰箱，其特征在于，所述防脫件為柔性件，所述柔性件貼合連接所述卡條和所述冷凝管；

10.一種冰箱，其特征在于，包括：

技術總結
本申請?zhí)峁?shí)施例屬于冰箱技術，提供一種冰箱，冰箱包括：箱體、冷凝管、卡條。其中，箱體具有中梁腔；冷凝管設置在箱體內，冷凝管具有至少一個導熱部，導熱部設置在中梁腔內；卡條設置在中梁腔內，且與冷凝管連接，卡條包括至少一個放置件和延伸件，導熱部連接于放置件，延伸件設置在中梁腔內；卡條沿平行中梁腔的設置方向延伸布置；放置件和延伸件中的至少一者與中梁腔連接。放置件用于與導熱部接觸并產生熱交換，從而提高卡條的溫度；延伸件可以增大卡條和冷凝管之間的換熱面積，以使得卡條的熱量可以更快的傳導至中梁腔，從而減少中梁腔的內水蒸氣凝結的發生，同時中梁腔內的熱量可以傳導至箱體，從而減少箱體外部凝結水滴的發生。

技術研發人員：盧長明,李騰昌,遲永偉,劉玉民
受保護的技術使用者：海信容聲（廣東）冰箱有限公司
技術研發日：20240724
技術公布日：2025/4/28
