本申請涉及制冷設備，尤其涉及一種冰箱。

背景技術：

1、目前，隨著生活水平的提高，冰箱已經成為人們日常生活中必不可少的部分，其能夠容置并冷藏物品，延長物品保質期。

2、其中，冰箱包括箱體和設置于箱體內的內膽，內膽中形成制冷間室，以存儲冷藏或冷凍物品。為方便取放物品，制冷間室中通常設有抽屜，抽屜可滑動的設置于制冷間室內，抽屜中形成存放物品的空間，在需要取出物品時，將抽屜抽出即可。

3、相關技術中，為能夠合理分配抽屜的空間，抽屜中可以設置分隔板，通過分隔板將抽屜內部空間進行分區，但是分隔板多為固定隔板或為可移動隔板，這樣分區方式過于單一，而且分隔板在不使用的情況下需要單獨取下，操作不方便。

技術實現思路

1、本申請的目的在于，解決上述問題和其他問題。

2、本申請的目的還在于，能夠對抽屜進行更靈活的分區設置。

3、本申請的目的還在于，能夠在不需要分區時收納分隔板，提升操作便利性。

4、本申請的目的并不限于以上提及的目的，本領域的技術人員能夠通過以下的記載來明確理解未被提及的其他目的。

5、用于實現上述目的的本申請的冰箱，包括：箱體。

6、所述冰箱包括內膽，內膽可以設置于所述箱體內。

7、所述內膽可以形成有前側開口的制冷間室。

8、冰箱包括抽屜。

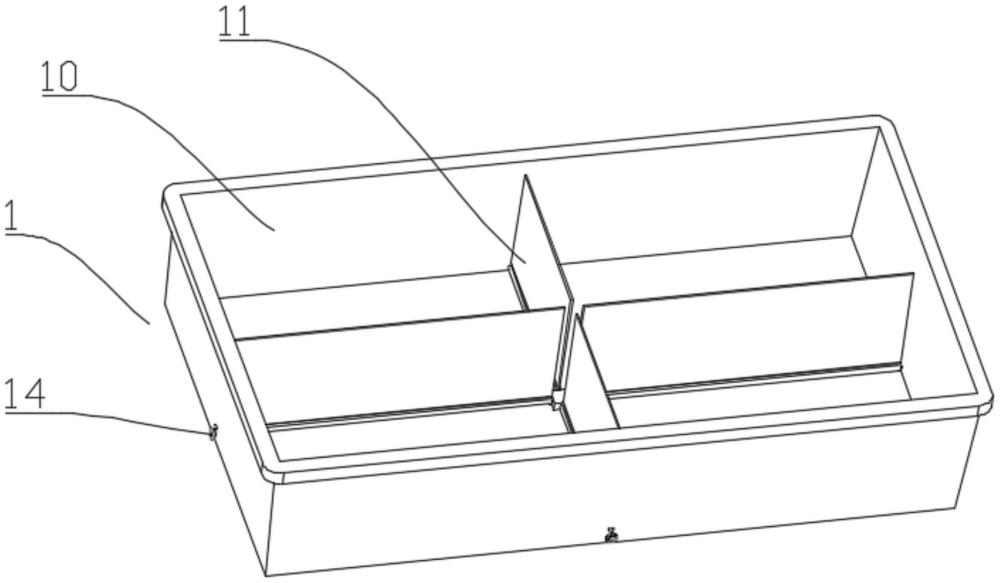

9、抽屜可以包括抽屜本體和分隔板。

10、所述抽屜本體可以設置于所述制冷間室內，所述分隔板可以設置于所述抽屜本體中。

11、所述分隔板的底部可以連接有沿所述分隔板的長度方向延伸的轉軸。

12、所述轉軸的至少一端可以穿出所述抽屜本體的外側壁。

13、所述轉軸穿出抽屜本體的外側壁的一端可以設有旋擰部，所述旋擰部用于轉動所述轉軸用于帶動所述轉軸沿水平軸線轉動，以使所述分隔板在第一位置和第二位置之間轉動。

14、在所述第一位置時，所述分隔板可以將所述抽屜本體分隔為多個儲物空間。

15、在所述第二位置時，所述分隔板可以貼合于所述抽屜本體內的底壁上。

16、所述抽屜本體側壁上可以設有與所述轉軸相對的鎖定件。

17、所述鎖定件被配置為：當所述分隔板位于所述第一位置時，所述鎖定件能夠鎖緊所述轉軸，以限制所述轉軸轉動；當所述鎖定件與所述轉軸分離時，所述分隔板能夠從所述第一位置向所述第二位置轉動。

18、所述分隔板可以包括間隔設置的第一板體和第二板體。

19、所述第一板體和第二板體可以沿同一方向延伸。

20、所述第一板體和第二板體之間可以設置有固定座，所述固定座可以固定于所述抽屜本體內的底璧上。

21、所述轉軸可以包括連接于所述第一板體底部的第一軸體和連接于所述第二板體底部的第二軸體。

22、所述第一軸體和第二軸體的相背端可以分別穿出所述抽屜本體的外側壁。

23、所述第一軸體和第二軸體的相對端可以分別抵接于所述固定座上。

24、所述旋擰部可以設置多個。

25、所述多個旋擰部可以包括設置于所述第一軸體穿出所述抽屜本體外側壁的一端的第一旋擰部以及設置于所述第二軸體穿出所述抽屜本體外側壁的一端的第二旋擰部。

26、所述第一旋擰部和第二旋擰部可以分別用于轉動所述第一軸體及第二軸體。

27、所述固定座的相對兩端可以分別設有第一限位孔和第二限位孔。

28、所述第一軸體和第二軸體的一端可以分別轉動設置于所述第一限位孔和第二限位孔中。

29、所述第一板體和第二板體可以沿所述制冷間室的左右方向延伸。

30、所述分隔板還可以包括間隔設置的第三板體和第四板體，所述第三板體和第四板體可以沿所述制冷間室的前后方向延伸。

31、所述轉軸還可以包括連接于所述第三板體和第四板體底部的第三軸體。

32、所述固定座上可以設有供所述第三軸體穿過的貫穿孔，所述第三軸體從所述貫穿孔中穿出，所述第三軸體的一端穿出所述抽屜本體的前側壁。

33、所述多個旋擰部還可以包括設置于所述第三軸體穿出所述抽屜本體前側壁的一端的第三旋擰部，所述第三旋擰部用于轉動所述第三軸體。

34、所述第四板體可以相對于所述第三板體靠近所述制冷間室的后側。

35、所述固定座上可以設有朝向所述第四板體開設的卡槽。

36、所述第四板體與所述第三軸體可分離的連接，所述第四板體能夠沿所述第三軸體的長度方向移動。

37、當所述第四板體與所述第三軸體分離時，所述第四板體能夠卡接于所述卡槽中，以限制所述第四板體轉動。

38、所述分隔板底部可以設有沿其長度方向延伸的安裝孔，所述轉軸卡接于所述安裝孔，以使所述分隔板能夠隨所述轉軸轉動。

39、冰箱還包括固定件。

40、所述固定件可以包括兩固定板。

41、所述兩固定板的頂端可以分別與所述分隔板底端兩側連接，所述兩固定板可以相對布置，以與所述分隔板的底面圍合形成所述安裝孔。

42、所述鎖定件可以包括滑動設置于所述抽屜本體外側壁上的兩夾板。

43、所述兩夾板可以間隔設置。

44、當所述分隔板位于所述第一位置時，所述兩夾板能夠朝向所述轉軸的方向滑動，以將所述轉軸夾緊于兩夾板之間。

45、當所述兩夾板與所述轉軸分離時，所述分隔板能夠從所述第一位置向所述第二位置轉動。

46、所述轉軸伸出所述抽屜本體外側壁的部分上可以凸設有限位塊。

47、所述限位塊可以沿所述轉軸的徑向延伸。

48、當所述分隔板位于所述第一位置時，所述限位塊與所述兩夾板相對，所述兩夾板能夠朝向所述轉軸的方向滑動，以將所述限位塊夾緊于兩夾板之間。

49、當所述兩夾板與所述限位塊分離時，所述分隔板能夠從所述第一位置向所述第二位置轉動。

50、所述鎖定件可以包括安裝座及兩導桿。

51、所述安裝座可以固定于所述抽屜本體外側壁上。

52、所述安裝座上可以間隔開設有兩導孔，所述兩導桿可以分別穿設于兩導孔中。

53、所述兩導桿的一端可以分別與兩所述夾板一一對應連接，所述兩導桿的另一端可以通過連接桿連接。

54、當所述分隔板位于所述第一位置時，所述連接桿可以抵接于所述安裝座外表面上。

55、有益效果：

56、在本申請中，通過在分隔板的底部設置轉軸，轉軸穿出抽屜本體，以通過控制轉軸的轉動帶動分隔板轉動，使分隔板可以轉動至立于抽屜本體的底壁上，此時可以將抽屜本體進行按需分區，并且在不使用時，將分隔板沿其底部的轉軸轉動至貼合在抽屜本體的底壁上，從而不用單獨取下分隔板，即可將分隔板收納于抽屜本體中而不影響其正常使用，提升了操作便利性。

技術特征：

1.一種冰箱，其特征在于，包括：

2.根據權利要求1所述的冰箱，其特征在于，

3.根據權利要求2所述的冰箱，其特征在于，

4.根據權利要求2所述的冰箱，其特征在于，

5.根據權利要求4所述的冰箱，其特征在于，

6.根據權利要求1所述的冰箱，其特征在于，

7.根據權利要求6所述的冰箱，其特征在于，還包括固定件，所述固定件包括兩固定板，所述兩固定板的頂端分別與所述分隔板底端兩側連接，所述兩固定板相對布置，以與所述分隔板的底面圍合形成所述安裝孔。

8.根據權利要求1所述的冰箱，其特征在于，

9.根據權利要求8所述的冰箱，其特征在于，所述轉軸伸出所述抽屜本體外側壁的部分上凸設有限位塊，所述限位塊沿所述轉軸的徑向延伸，當所述分隔板位于所述第一位置時，所述限位塊與所述兩夾板相對，所述兩夾板能夠朝向所述轉軸的方向滑動，以將所述限位塊夾緊于兩夾板之間，當所述兩夾板與所述限位塊分離時，所述分隔板能夠從所述第一位置向所述第二位置轉動。

10.根據權利要求9所述的冰箱，其特征在于，

技術總結
本申請公開了一種冰箱，包括：箱體；內膽；抽屜，包括抽屜本體和分隔板；分隔板的底部連接有沿分隔板的長度方向延伸的轉軸，轉軸的至少一端穿出抽屜本體的外側壁，轉軸穿出抽屜本體的外側壁的一端設有旋擰部，以使分隔板在第一位置和第二位置之間轉動；在第一位置時，分隔板將抽屜本體分隔為多個儲物空間，在第二位置時，分隔板貼合于抽屜本體內的底壁上；抽屜本體側壁上設有與轉軸相對的鎖定件，鎖定件被配置為：當分隔板位于第一位置時，鎖定件能夠鎖緊轉軸，以限制轉軸轉動；當鎖定件與轉軸分離時，分隔板能夠從第一位置向第二位置轉動。本申請能夠對抽屜進行更靈活的分區設置，能夠在不需要分區時收納分隔板，提升操作便利性。

技術研發人員：左傳棟,張升剛,張紀寶,王子涵
受保護的技術使用者：海信冰箱有限公司
技術研發日：20240716
技術公布日：2025/4/28
