本實用本實用新型涉及污泥處置設備部件領域，具體涉及電滲透污泥高干脫水設備固液分離裝置濾布。

背景技術：

電滲透污泥高干脫水設備能夠滿足污泥深度脫水、干化乃至最終處置要求，達到污泥減量化、無害化、資源化目標。將脫水效率提高2-3倍，污泥脫水后含水率可以從80%降至40%以下。由于未添加藥劑，深度脫水泥餅有機質幾乎沒有損失，熱值較高，尤其適合焚燒。

電滲透污泥高干脫水設備中一個重要件就是濾布,濾布的好壞和可靠性會嚴重影響壓濾的效果。在實際使用發現，普通750B系列濾布存在不耐熱、局部不易脫料、壽命低、裝配不方便，魔術扣固定中心管濾布方式存在扣不牢、脫落和反吹時濾布被壓縮空氣吹脫等缺點。

中國授權專利CN105110597，發明名稱為一種用于電滲透污泥高干脫水設備的專用濾布的專利公開了一種濾布，濾布的上端、左右兩端以及中心管背面周邊縫制魔術扣園毛面，與所述鋼制濾板上相對應的外緣魔術扣倒鉤面扣合， 其中縫制魔術扣園毛面和魔術扣倒鉤面與所述鋼制濾板的外型相適配。其魔術扣固定中心管濾布方式存在扣不牢、脫落和反吹時濾布被壓縮空氣吹脫等缺點。

技術實現要素：

針對上述技術問題，本實用新型提供一種新型電滲透污泥高干脫水設備濾布。

本實用新型的技術方案是：

一種電滲透污泥高干脫水設備濾布， 包括濾布本體，濾布本體的下面還設有網格布，濾布本體和網格布共同構成濾布；濾布向外沿伸至濾板四周邊框面板，濾室的四個邊緣和四周邊框面板的濾布下面還縫制有用于密封濾室四周框表面的密封布墊，密封布墊使用材質為針刺氈；濾布的上端、左右兩端背面周邊縫制魔術扣園毛面，與濾板上相對應的外緣魔術扣倒鉤面扣合，其中縫制魔術扣園毛面和魔術扣倒鉤面與所述濾板的外型相適配；濾布的中心管上設有的壓緊環，壓緊環置于濾板中心管的背面。

進一步地，上述壓緊環由超高分子聚乙烯制備而成。

進一步地，上述的濾布的上部左、右兩角留有用于安裝排氣管的孔隙。

進一步地，上述的布的下部左右兩角留有用于安裝導線的孔隙。

該濾布與常規濾布比，結構簡單、拆裝方便、可靠，具有耐熱、便于脫料、耐磨、壽命長、密封性好等特點。該濾布與中心管縫制魔術扣的濾布相比，拆裝更方便，工作更可靠，反吹時不會脫出、密封性好等特點。

該濾布能夠?qū)崿F(xiàn)降低污泥含水率，比普通濾布壽命提高2-3倍，每噸污泥節約電耗10kwh，并提高濾布可靠性。

附圖說明

圖1、為本實用新型的濾布結構示意圖；

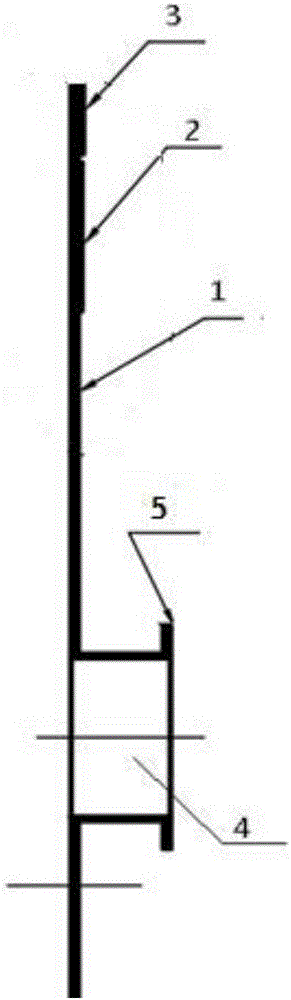

圖2、為圖1的部份右視圖示意圖；

圖3、為本實用新型濾布裝配結構示意圖。

圖中：圖中標志 ：1 －濾布 ；2 －密封布墊 ；3 －魔術扣園毛面 ；4 －中心管 ； 5－壓緊環。

具體實施方式

下面結合附圖對本實用新型做進一步描述。

在本實用新型中，使用的方位詞如“上、下、左、右”通常是指參考附圖所示的上，下，左，右；“內、外”是指相對于各部件本身的輪廓的內，外。

下面結合附圖作進一步的說明：

為便于理解，下面結合附圖和具體實施例對本實用新型作進一步說明。

本實用新型是針對中國授權專利CN105110597的改進型，對于在本技術方案在現在技術不必重復描述。

參見圖1，圖1是本實用新型的濾布展開后的視圖，中間部份主要和板框的凹部（也就是濾室的底部）大小相適配，濾布1由二層構成，即濾布本體、網格布組成，其中濾布本體在上表面，與濾室內的泥餅接觸，起到過濾、耐熱作用，濾布材質為錦綸單絲濾布。

網格布與濾室底面玻璃鋼濾盤接觸，網格材質為錦綸復絲網格，

密封布墊2在網格布下面，直接與板框鋼制濾室的四個邊緣和四周邊框面板接觸，起到密封作用，密封布使用針刺氈，厚度2~3mm。

濾布1向外沿伸至鋼制濾板的四周邊框面板。

上述濾布1的上端、左右兩側以及中心管背面有周邊縫制魔術扣園毛面3，與鋼制濾板上相對應的外緣魔術扣倒鉤面^/扣合，達到快速拆裝更換作用。

其中縫制魔術扣園毛面3和魔術扣倒鉤面和所述鋼制濾板的外型上的手柄相適配。

其中的密封布墊2的寬度為160mm，魔術扣園毛面3的寬度為80mm。

參見圖2 ，濾布的中心管4縫制超高分子聚乙烯的壓緊環4，壓緊環4扣在濾板框的中心管上，起到固定濾布和防止污泥泄漏的作用。

圖3是板框安裝濾布后的裝配示意圖，濾布1置于濾室密封面上，濾布1由內向外沿伸到四周邊框面板上，濾布上側、兩邊，與濾室對應方位魔術扣倒鉤面扣合，達到快速拆裝更換作用。濾布的中心管4縫制超高分子聚乙烯的壓緊環5，起到固定濾布和防止污泥泄漏的作用。

使用方法：超高分子聚乙烯做的防脫落壓緊環縫制在中心管一端，起防止污泥泄漏及防濾布脫落作用。超高分子聚乙烯較柔軟，便于裝配時用手將其卷起穿過中心孔。穿過中心孔并放開后，壓緊環能馬上恢復平整壓緊在濾室的一個工作面上，防止泄漏和反吹時濾布脫出。并且采用壓緊環后，無需再在濾室上粘貼魔術扣倒鉤，性能更穩定、更可靠。該濾布裝配更方便、更可靠。

本實用新型濾布上部左右兩角可去除了部分材料，有利安裝排氣管，并有利于使用中排出蒸汽。

濾布的下部左右兩角可去除了部分材料，有利于導線的安裝，減少了導線的摩擦，利于濾液排出。

該濾布與常規濾布比，結構簡單、拆裝方便、可靠，具有耐熱、便于脫料、耐磨、壽命長、密封性好等特點。

該濾布與中心管縫制魔術扣的濾布相比，拆裝更方便，工作更可靠，反吹時不會脫出、密封性好等特點。

以上結合附圖詳細描述了本發明的優選實施方式，但是，本實用新型并不限于上述實施方式中的具體細節，在本實用新型的技術構思范圍內，可以對本實用新型的技術方案進行多種簡單變型，這些簡單變型均屬于本實用新型的保護范圍。
