本實用新型涉及生活污水處理領域，尤其涉及一種高效低能耗生物景觀污水處理裝置。

背景技術：

隨著鄉村經濟的發展，農民生活水平大幅提高，生活污水大量直接排放，而收集及處理率較低。鄉鎮農村環境不斷惡化，制約了經濟的健康發展，直接威脅廣大農民群眾的生存環境和身體健康。所以因地制宜對生活污水進行收集后，采用集中或分散式的污水處理模式，已經在大量實施。各種各樣的污水處理正在發揮重要的作用，但是普遍存在進水有機物濃度不高，建設費用高，運行不穩定，運行電耗高，維護管理難度高等特點。

因此，現有技術還有待于改進和發展。

技術實現要素：

鑒于上述現有技術的不足，本實用新型的目的在于提供一種高效低能耗生物景觀污水處理裝置，旨在解決現有處理裝置處理率較低、能耗高及運行不穩定的問題。

本實用新型的技術方案如下：

一種高效低能耗生物景觀污水處理裝置，其中，包括依次級聯的隔渣沉砂池、沉淀調節池、折流厭氧池、缺氧池、低能耗好氧生物濾池、設備間、景觀濾池、深度吸附濾池、清水消毒計量排放池；

所述隔渣沉砂池一側設置有第一進水管，另一側設置有連接于沉淀調節池的第一出水管，所述第一出水管與隔渣沉砂池底部距離為450~550mm，所述隔渣沉砂池中設置有用于隔渣沉砂的不銹鋼格柵，所述不銹鋼格柵的間隙為8~12mm；

所述沉淀調節池另一側設置有連接于折流厭氧池的第二出水管，所述第二出水管與沉淀調節池底部距離為900~1100mm，所述沉淀調節池前段的下部設置有濃縮泥斗；

所述折流厭氧池內設置有多個間隔設置的隔墻，每個隔墻之間上下交錯設置有通水孔，污水上下交錯通過；

所述缺氧池內布置占池容45~55%的懸浮球填料，池底布置提升泵，通過提升泵將污水提升至低能耗好氧生物濾池；

所述低能耗好氧生物濾池的頂部設置有布水器，所述布水器下方設置了由第一籃筐裝載的濾料層，所述布水器、第一籃筐及濾料層均布置于支架上面；

所述設備間的兩側墻底部設置有百葉窗進風口，頂部設置有軸流風機，采用所述軸流風機使新鮮空氣從底部的百葉窗進風口進入，經過低能耗好氧生物濾池，由軸流風機從頂部排出去，污水從上而下且空氣自下而上，使氣水進行充分接觸；

所述景觀濾池為至少含有兩級的潛流濕地，所述潛流濕地布置有填料層和景觀濕地植物；

所述深度吸附濾池設置用于裝載有吸附材料的第二籃筐、裝載有除磷濾料的第三籃筐和清水消毒計量排放池，所述第二籃筐、第三籃筐和清水消毒計量排放池依次連接。

所述的高效低能耗生物景觀污水處理裝置，其中，所述折流厭氧池有效水深在2.5-3.0m，有效停留時間為4-6h。

所述的高效低能耗生物景觀污水處理裝置，其中，所述折流厭氧池內分6格，有效容積比例自左向右依次為1:2:1:2:1:3；在第2,4,6格內均布置有2米高組合填料，且采用鍍鋅管及尼龍繩作為固定支架。

所述的高效低能耗生物景觀污水處理裝置，其中，所述缺氧池的有效高度為2.5-3.0m，有效停留時間為2-4小時。

所述的高效低能耗生物景觀污水處理裝置，其中，所述低能耗好氧生物濾池中，第一籃筐采用水果蔬菜籃筐。

所述的高效低能耗生物景觀污水處理裝置，其中，所述第一籃筐的尺寸為長620mm，寬420mm，高370mm；所述第一籃筐裝載濾料共6層，自上而下，濾料粒徑分布為上2層40-60mm，中間2層20-40mm，下2層10-20mm；每層的水力負荷為3-5m³/m²·d。

所述的高效低能耗生物景觀污水處理裝置，其中，所述低能耗好氧生物濾池的高度為3.0-3.5m，布置于設備間內，設備間凈空為3.8-4.0m。

所述的高效低能耗生物景觀污水處理裝置，其中，所述潛流濕地的水力負荷為0.8-1.0m³/m².d。

所述的高效低能耗生物景觀污水處理裝置，其中，所述深度吸附濾池中，所述吸附材料和除磷濾料的厚度均為1.2-1.6m。

有益效果：本實用新型高效低能耗生物景觀污水處理裝置，具有處理效率高、處理效果好、能耗低、性能穩定、產泥量少等特點。

附圖說明

圖1為本實用新型一種高效低能耗生物景觀污水處理裝置較佳實施例的結構示意圖。

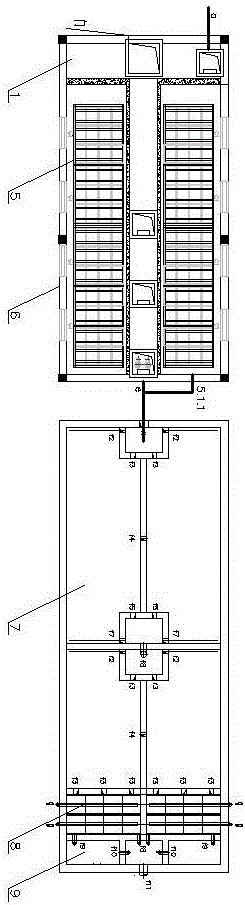

圖2為本實用新型一種高效低能耗生物景觀污水處理裝置較佳實施例的平面結構示意圖。

具體實施方式

本實用新型提供一種高效低能耗生物景觀污水處理裝置，為使本實用新型的目的、技術方案及效果更加清楚、明確，以下對本實用新型進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

請參閱圖1，圖1為本實用新型的一種高效低能耗生物景觀污水處理裝置較佳實施例的結構示意圖，如圖所示，其包括依次級聯的隔渣沉砂池1、沉淀調節池2、折流厭氧池3、缺氧池4、低能耗好氧生物濾池5、設備間6、景觀濾池7、深度吸附濾池8、清水消毒計量排放池9。下面結合圖2，對上述各處理池的結構及其工作流程進行詳細說明。

所述隔渣沉砂池1一側設置有第一進水管a，另一側設置有連接于沉淀調節池2的第一出水管b，所述第一出水管b與隔渣沉砂池1底部距離為450~550mm（如500mm）。所述隔渣沉砂池1中設置有用于隔渣沉砂的不銹鋼格柵，所述不銹鋼格柵的間隙為8~12mm(如10mm)。所述隔渣沉砂池1工作流程為：生活污水從第一進水管a進入隔渣沉砂池1，經過間隙為8~12mm的不銹鋼格柵隔渣并塵砂，污水從與隔渣沉砂池1底部距離為450~550mm的第一出水管b流出。本實用新型首先由隔渣沉砂池1進行攔截較大的垃圾雜質，讓泥沙等沉積池底。

由隔渣沉砂池1中第一出水管b流出的污水進入所述沉淀調節池2，所述沉淀調節池2另一側設置有連接于折流厭氧池3的第二出水管c，所述第二出水管c與沉淀調節池2底部距離為900~1100mm，所述沉淀調節池2前段的下部設置有45度的濃縮泥斗，以便較大顆粒雜質沉淀并濃縮。換句話說，所述第一出水管b作為沉淀調節池2的進水管，從上面直通入沉淀調節池2的下部，從距離池底900~1100mm （如1000mm）的第二出水管c流出。所述沉淀調節池2工作流程為：污水從第一出水管b進入，第一出水管b把進水引入所述沉淀調節池2，濃縮泥斗貯存污泥，污水從距離池底900~1100mm的第二出水管c流出，進入折流厭氧池。本實用新型由沉淀調節池2，進一步去除較大的顆粒懸浮物雜質，并對污水進行均勻水質與水量，以利于后續的生物處理。

所述折流厭氧池3內設置有多個間隔設置的隔墻，每個隔墻之間上下交錯設置有通水孔，污水上下交錯通過。即所述折流厭氧池3內采用多個隔墻分成多格，污水上下交錯通過。優選地，所述折流厭氧池內分6格，設置有5個間隔設置的隔墻，有效容積比例自左向右依次為1:2:1:2:1:3；在第2,4,6格內距底板500mm均向上布置有2米高組合填料，填料的上下端采用鍍鋅管及尼龍繩作為固定支架。換句話說，設置5個隔墻將折流厭氧池3內分為6格，所述折流厭氧池3的上部采用第三出水管d承接上級（即沉淀調節池2）的出水，即第二出水管c作為折流厭氧池3的進水管。下部設置過水孔d1、d3、d5，上部設置過水孔d2、d4、d6，使水流從上而下再上，折流經過。在其第6格上部設置過水孔d6出水進入下級缺氧池4。優選地，本實用新型所述折流厭氧池3有效水深在2.5-3.0m，有效停留時間為4-6h。所述折流厭氧池3工作流程為：污水從第二出水管c進入，污水上下交錯，通過6格的折流厭氧池3，生長在組合填料上的大量水解細菌，將不溶性有機物分解為溶解性物質，同時在產酸菌的協同作用下將大分子物質與難于生物降解物質，氧化為易于生物降解的低分子物質，為后續好氧生化處理創造良好條件，污水從第6格的過水孔d6出水，進入下級缺氧池4。

所述缺氧池4內布置占池容45~55%的懸浮球填料，池底布置提升泵4.1，通過提升泵4.1把污水提升至低能耗好氧生物濾池5。優選地，本實用新型池底移動式布置2臺提升泵4.1，1用1備，并配套液位控制器。所述缺氧池4的上部采用過水孔d6承接上級（即折流厭氧池3）的出水，把污水定量均勻地提升至低能耗好氧生物濾池5。在缺氧池4的另一側上部設置過水孔e，在提升泵4.1故障或水量過大或不經低能耗好氧生物濾池5時，出水自流進入景觀濾池7。本實用新型所述缺氧池的有效高度為2.5-3.0m，有效停留時間為2-4小時。所述缺氧池4工作流程為：污水從過水孔d6進入，經過懸浮球填料，然后通過提升泵4.1把污水定量均勻提升至低能耗好氧生物濾池5。本實用新型所述缺氧池4內布置的懸浮球填料，利于兼養微生物的生長和反硝化細菌的固定。反硝化細菌利用污水中的有機物作為碳源，將回流混合液中的硝酸鹽及亞硝酸鹽還原成氮?dú)忉尫胖量諝猓_(dá)到去除總氮的目的。

所述低能耗好氧生物濾池5的頂部設置有總布水器5.6，支布水器5.5，提升管道5.4，布水器下方設置了由第一籃筐5.2裝載的濾料層5.3，布水器、第一籃筐5.2及濾料層5.3均布置于支架5.1上面。本實用新型所述低能耗好氧生物濾池5中，第一籃筐5.2采用水果蔬菜籃筐，所述第一籃筐5.2裝載以輕質磚為主、火山巖、輕質陶粒、沸石、煤炭等為輔作為濾料。優選地，所述第一籃筐5.2的尺寸為長620mm，寬420mm，高370mm。所述第一籃筐5.2裝載濾料共6層，自上而下，濾料粒徑分布為上2層40-60mm，中間2層20-40mm，下2層10-20mm；每層的水力負荷為3-5m³/m².d。所述低能耗好氧生物濾池5的工作流程為：污水從提升管道5.4進入總布水器5.6，然后進入支布水器5.5，再自上而下經過布置于支架5.1上，裝載于第一籃筐5.2的6層濾料層5.3。一部分水經管道5.1.1進入景觀濾池7，一部分污水經管道5.1.2進入缺氧池4的進水端。本實用新型所述低能耗好氧生物濾池5，對污水具有好氧生物處理和過濾截留作用。以輕質磚為主的濾料層，含有較高的Al，Ca等離子，與污水中的磷素反應形成難溶性化合物，或發生交換，把磷素結合到濾料的晶格中。濾料粒徑自上而下逐步變小，對污水中的顆粒雜質進行逐級截留，極大地減少了堵塞后續景觀濾池的可能。低能耗好氧生物濾池5的濾料由第一籃筐5.2裝載，并位于地面上，假如發生堵塞現象，易于清洗及更換。新鮮空氣的進氣不是位于深水中，減少了升壓，可以使用大風量低揚程低功率的軸流風機，滿足了充氧的要求，并降低了運行電耗。

所述設備間6屬于地上框架結構，位于地下水池的上部。本實用新型所述低能耗好氧生物濾池的高度為3.0-3.5m，布置于設備間6內，地上水池上部，設備間凈空為3.8-4.0m。所述設備間6的兩側墻底部，設置有百葉窗6.1進風口，頂部設置有大風量低揚程小功率的軸流風機、排氣氣筒及雨帽6.2，采用所述軸流風機使新鮮空氣從底部的百葉窗進入，經過低能耗好氧生物濾池，污水從上而下，空氣自下而上，氣水進行充分接觸，由軸流風機從頂部排出去，為附著在濾料上的大量好氧微生物提供了氧氣。好氧微生物把污水中的有機污染物，氧化分解為無毒無害的H₂O及CO₂等無機物質，把氨氮轉化為硝酸鹽或亞硝酸鹽。

所述景觀濾池7為至少含有兩級的潛流濕地，所述潛流濕地布置有填料層，填料層內生長著大量的微生物。所述潛流濕地還布置有景觀濕地植物，景觀濕地植物進水區、進水布水管、出水區，出水集水管。所述填料層以輕質磚為主、火山巖、輕質陶粒、沸石、煤炭等為輔。所述填料層包括填料層A、填料層B、填料層C和填料層D，填料自下向上分別是填料層A：粒徑60-40mm、厚150mm，填料層B：粒徑40-20mm、厚600mm，填料層C：粒徑20-10mm、厚100mm，填料層D：粒徑10-5mm、厚100mm。上部種植景觀濕地植物，包括以美人蕉為主、配以黃花鳶尾、花葉蘆荻、再力花等。低能耗生物濾池5的部分出水進入景觀濾池7，首先是進水區，進水布水管，以推流的方式經過以輕質磚為主的不同粒徑的填料層，然后經出水集水管，進入出水區。通過微生物、填料層、景觀濕地植物三者形成的生物生態協同體系，經由微生物氧化分解為主、填料截留、植物吸附的途徑，對污水實現凈化的目的。

所述深度吸附濾池8下部設置有粗填料層、粗填料層中布置反沖洗管，以備吸附飽和需要進行反沖洗時用。所述深度吸附濾池8上部前端設置由第二籃筐裝載的活性炭、木炭或者竹炭等吸附材料G，以去除污染物質。所述深度吸附濾池8上部后端設置由第三籃筐裝載的深度除磷濾料F（如，白色碳酸鈣晶體），以吸附固定磷類物質。所述深度吸附濾池8中，所述吸附材料和除磷濾料的厚度均為1.2-1.6m，以進行深度吸附有機污染物和氨氮，并對總磷進行深度吸附截留固定，以穩定達標排放。深度吸附濾池8中第二籃筐和第三籃筐的尺寸與上述低能耗好氧生物濾池5中第一籃筐的尺寸一致。經過前面處理池的處理，污水基本已經達到排放標準，為了起把關作用，本實用新型設置了以活性炭為主的吸附材料和碳酸鈣晶體，對生活污水的重難點污染物質，有機物、氨氮、總氮、總磷等進行把關處理，使出水穩定達標。濾料以籃筐裝載，上部不種植濕地植物，方便清洗或更換；下部粗填料層中布設了供反沖洗的氣水管，以便有需要時，進行反沖洗。

所述清水消毒計量排放池9設置有依次連接的清水池、消毒池和計量排放。所述清水池的清水可以作為需要反沖洗時的用水，反沖洗所需要的空壓機和水泵采用臨時性、可移動式的。消毒池裝載紫外線燈，進行殺菌消毒處理。再經過計量后排放。

本實用新型的高效低能耗生物景觀污水處理裝置主要特點如下：

1、采用懸掛組合填料的折流厭氧池，進行水解酸化處理； 2、缺氧池放進池容約50%的懸浮球填料，設置有提升泵，污水定量均勻進入后續處理系統，避免水量沖擊；3、低能耗好氧生物濾池含有好氧生物處理及過濾截留的雙重作用；不在深水中進氣，風機升壓低，功率電耗小，而風量大，充氧效果好。4、低能耗好氧生物濾池布置于地面上，以籃筐裝載的以輕質磚為主的濾料層，表面積大，生物菌群容易附著，微生物存活量高，更新快，且不易堵塞；如果堵塞了進行清洗或更換均方便易行； 5、景觀濾池采用兩級以上的水平潛流人工濕地，以輕質磚為主的濾料層，以美人蕉為主的景觀濕地植物，經由微生物氧化分解為主、填料截留、植物吸附的途徑，對污水實現凈化的同時也美化鄉村環境。6、深度吸附濾池設置了以活性炭為主的吸附材料和碳酸鈣晶體，對生活污水的重難點污染物質，進行把關處理。濾料以籃筐裝載，上部不種植濕地植物，方便清洗或更換；下部粗填料層中布設了供反沖洗的氣水管，以便進行反沖洗。7、布置了紫外線燈進行殺菌消毒。

本實用新型高效低能耗生物景觀污水處理裝置設計為進水COD濃度為100-350mg/L，加強型的為≤450 mg/L；總氮≤40 mg/L；氨氮≤30mg/L，總磷≤5 mg/L的鄉鎮農村生活污水。單套小時處理水量為1.0-50立方米。

下面對本實用新型高效低能耗生物景觀污水處理裝置的工作流程進行詳細說明。工作流程包括：隔渣沉砂池采用第一進水管把進水引入，經間隙為8~12mm的不銹鋼格柵隔渣沉砂，污水從距離池底450~550mm的第一出水管出水，進入沉淀調節池；沉淀調節池把進水引入下部為濃縮泥斗貯存污泥，污水從距離池底900~1100mm的第二出水管出水，進入折流厭氧池；折流厭氧池內含多個隔墻，污水上下交錯通過，從上部進入缺氧池；缺氧池內布置占池容45~55%的懸浮球填料，池底布置提升泵，通過提升泵把污水提升至低能耗好氧生物濾池；污水從提升管道進入布水器，然后進入裝載于第一籃筐的濾料層；設備間采用軸流風機，使新鮮空氣從底部的百葉窗進風口進入，經過低能耗好氧生物濾池，由軸流風機從頂部排出去，污水從上而下且空氣自下而上，使氣水進行充分接觸；低能耗好氧生物濾池的部分出水進入景觀濾池，以推流的方式經過填料層，然后進入出水區；污水進入深度吸附濾池，首先經過由第二籃筐裝載著吸附材料以去除污染物質，隨后經過由第三籃筐裝載著除磷濾料以吸附固定磷類物質，最后經所述清水消毒計量排放池紫外線消毒和計量后達標排放。

本實用新型上述高效低能耗生物景觀污水處理裝置的工作流程分階段包括如下：

第一階段為前處理階段。生活污水經收集管網進入一種高效低能耗生物景觀污水處理裝置。由隔渣沉砂池，進行攔截較大的垃圾雜質，讓泥沙等沉積池底。由沉淀調節池，進一步去除較大的顆粒懸浮物雜質，并對污水進行均勻水質與水量，以利于后續的生物處理。

第二階段為厭氧反應。污水上下交錯，通過多格的折流厭氧池，生長在組合填料上的大量水解細菌，將不溶性有機物分解為溶解性物質，同時在產酸菌的協同作用下將大分子物質與難于生物降解物質，氧化為易于生物降解的低分子物質，為后續好氧生化處理創造良好條件。

第三階段為缺氧反應階段。缺氧池內布置有池容約50%的懸浮球填料，利于兼養微生物的生長和反硝化細菌的固定。反硝化細菌利用污水中的有機物作為碳源，將回流混合液中的硝酸鹽及亞硝酸鹽還原成氮?dú)忉尫胖量諝猓_(dá)到去除總氮的目的。

第四階段為接觸氧化過濾階段。低能耗好氧生物濾池，對污水具有好氧生物處理和過濾截留作用。污水由提升泵從缺氧池，定量均勻提升至低能耗好氧生物濾池的頂部布水器，然后自上而下，經過多層由籃筐裝載著不同粒徑的以輕質磚為主的填料層，新鮮空氣從設備間的下部百葉窗進入，自下而上經過濾料層，污水與空氣在空中、濾料層中充分接觸，為附著生長于濾料上的好氧微生物提供了氧氣。好氧微生物把污水中的有機污染物，氧化分解為無毒無害的H₂O及CO₂等無機物質，把氨氮轉化為硝酸鹽或亞硝酸鹽；以輕質磚為主的填料層，含有較高的Al，Ca等離子，與污水中的磷素反應形成難溶性化合物，或發生交換，把磷素結合到填料的晶格中。出水一部分回流至缺氧池進水端，一部分進入后續景觀濾池。濾料粒徑自上而下逐步變小，對污水中的顆粒雜質進行逐級截留，極大地減少了堵塞后續景觀濾池的可能。低能耗好氧生物濾池的濾料由籃筐裝載，并位于地面上，假如發生堵塞現象，易于清洗及更換。新鮮空氣的進氣不是位于深水中，減少了升壓，可以使用大風量低揚程低功率的軸流風機，滿足了充氧的要求，并降低了運行電耗。

第五階段為景觀濾池階段。低能耗生物濾池的部分出水進入景觀濾池，首先是布水區，布水進水管，以推流的方式經過以輕質磚為主的不同粒徑的填料層，然后經出水集水管，進入出水區。通過微生物、填料層、景觀濕地植物三者形成的生物生態協同體系，經由微生物氧化分解為主、填料截留、植物吸附的途徑，對污水實現凈化的目的。

第六階段為深度吸附濾池階段。經過前面的處理，污水基本已經達到排放標準，為了起把關作用，設置了以活性炭為主的吸附材料和碳酸鈣晶體，對生活污水的重難點污染物質，有機物、氨氮、總氮、總磷等進行把關處理。使出水穩定達標。濾料以籃筐裝載，上部不種植濕地植物，方便清洗或更換；下部粗填料層中布設了供反沖洗的氣水管，以便有需要時，進行反沖洗。

第七階段為清水消毒計量排放階段。清水池貯存部分的清水，可以作為反沖洗的用水，采用紫外線燈進行殺滅糞大腸菌群等細菌病毒，然后經過計量后排放。

綜上所述，本實用新型提供的一種高效低能耗生物景觀污水處理裝置，本實用新型高效低能耗生物景觀污水處理裝置，是隔渣沉砂池、沉淀調節池、折流厭氧池、缺氧池、低能耗好氧生物濾池、設備間、景觀濾池、深度吸附濾池、清水消毒計量排放池等工藝為一體的高效低能耗實用的生活污水處理組合系統。具有處理效果好、低能耗、運行穩定、產泥量少等的特點。對于生活污水有很好的處理效果，對防止環境污染，建設美麗中國，美化鄉鎮農村起到顯著的社會和經濟效益。

應當理解的是，本實用新型的應用不限于上述的舉例，對本領域普通技術人員來說，可以根據上述說明加以改進或變換，所有這些改進和變換都應屬于本實用新型所附權利要求的保護范圍。
