本發明涉及廢水處理，尤其涉及一種化糞池廢水綜合處理系統。

背景技術：

1、目前，傳統的廢水處理裝置之中，先設置化糞池，再經過生化處理，但現有的化糞池占地面積大，故糞便需要經常清理，需要大量的人力和物力，增加了糞便處理的成本，池內缺氧給清理帶來了困難，甚至發生工作人員窒息傷亡事故。

2、現有技術cn202643507u中提供了一種免化糞池高效流化態廢水處理裝置，包括電控系統、廢水處理單元和污泥處理單元，其中：廢水處理單元包括依次連接的流化態消化池、接觸氧化池、沉淀池、生物吸附池、殺菌池和回用水存儲池，所述液化態消化池、接觸氧化池和生物吸附池中設有曝氣系統和污水過濾系統，在接觸氧化池上方設置有污泥干化池，污泥干化池與沉淀池之間通過污泥泵連接。

3、但現有技術中，糞便在化糞池中發酵沉淀的過程中會產生氣味難聞的氣體，導致會嚴重影響周圍環境以及市民的居住體驗。

技術實現思路

1、本發明的目的在于提供一種化糞池廢水綜合處理系統，旨在解決現有技術中的糞便在化糞池中發酵沉淀的過程中會產生氣味難聞的氣體，導致會嚴重影響周圍環境以及市民的居住體驗的技術問題。

2、為實現上述目的，本發明采用的一種化糞池廢水綜合處理系統，包括化糞罐，還包括除臭組件；所述除臭組件的數量為多組，每組所述除臭組件分別與所述化糞罐固定連接，并分別位于所述化糞罐的上端，每組所述除臭組件包括安裝倉、攪拌槳、從動齒輪、伺服電機和驅動組件，所述安裝倉與所述化糞罐固定連接，并嵌設于所述化糞罐的上端，所述攪拌槳的一端嵌設于所述安裝倉的內部，且所述攪拌槳的另一端嵌設于所述化糞罐的內部，所述從動齒輪與所述攪拌槳固定連接，并套設于所述攪拌槳的外表壁，所述伺服電機與所述安裝倉固定連接，并位于所述安裝倉的上端，且所述伺服電機的輸出端貫穿所述安裝倉，所述驅動組件與所述伺服電機的輸出端固定連接，并位于所述安裝倉的內部，且所述驅動組件與所述從動齒輪相互適配。

3、其中，所述安裝倉包括倉體、外環和軸承，所述外環與所述倉體固定連接，并套設于所述倉體的外表壁，所述軸承的數量為兩組，兩組所述軸承分別與所述倉體固定連接，并分別嵌設于所述倉體的上下兩端。

4、其中，所述攪拌槳包括槳軸、槳體和定位環，所述槳體與所述槳軸固定連接，并套設于所述槳軸的外表壁，所述定位環的數量為多組，每組所述定位環分別與所述槳軸固定連接，并分別套設于所述槳軸的外表壁，所述槳軸的內部具有添加通孔。

5、其中，所述攪拌槳還包括延伸桿和鏟板，所述延伸桿與所述槳軸固定連接，并位于所述槳軸的下端，所述鏟板的數量為多組，每組所述鏟板分別與所述延伸桿固定連接，并分別位于所述延伸桿的外表壁。

6、其中，所述攪拌槳還包括進料斗和斗蓋，所述進料斗與所述槳軸固定連接，并位于所述槳軸的上端，所述斗蓋與所述進料斗鉸接，并位于所述進料斗的上端，且所述斗蓋蓋合所述進料斗。

7、其中，所述驅動組件包括驅動軸、驅動齒輪和限位環，所述驅動軸與所述伺服電機的輸出端固定連接，并位于所述安裝倉的內部，所述驅動齒輪與所述驅動軸固定連接，并套設于所述驅動軸的外表壁，所述限位環與所述安裝倉固定連接，并位于所述安裝倉的內部，且所述驅動軸的一端嵌設于所述限位環的內部。

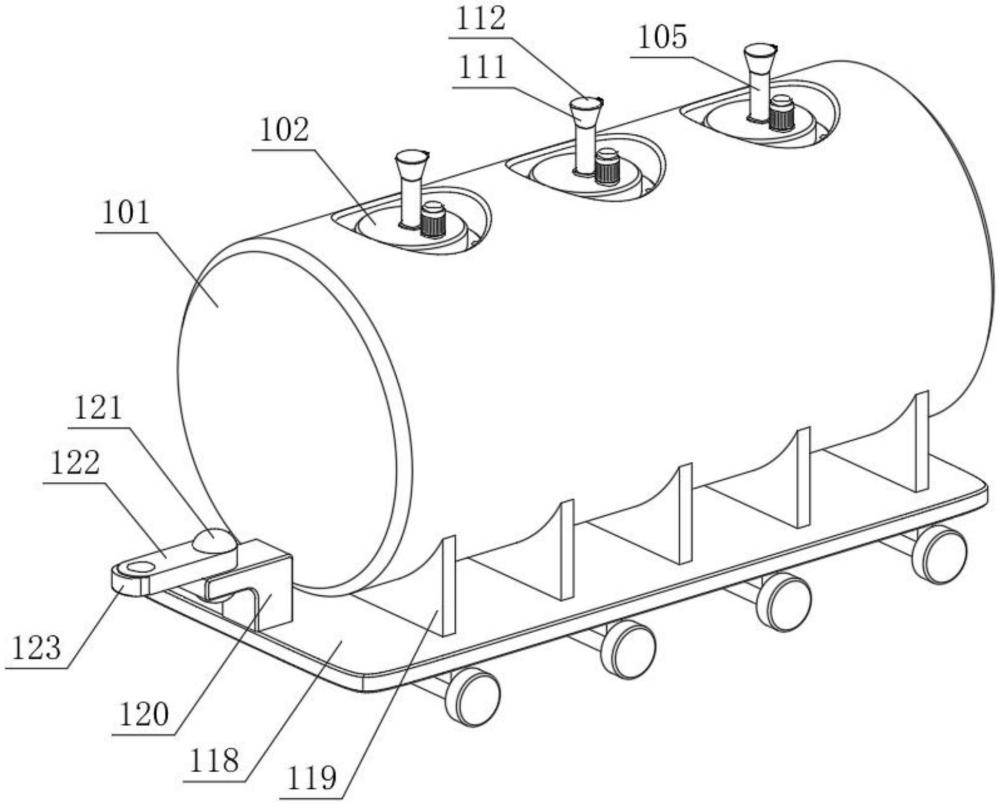

8、其中，所述化糞池廢水綜合處理系統還包括車架和支撐架，所述支撐架的數量為多組，每組所述支撐架分別與所述車架固定連接，并分別位于所述車架的上端，且所述化糞罐設置于多組所述支撐架的上端。

9、本發明的一種化糞池廢水綜合處理系統，通過所述化糞罐對糞便進行裝放，同時通過多組所述除臭組件向所述化糞罐的內部添加除臭劑和凝絮劑，并通過所述除臭組件對所述化糞罐中的糞便進行攪拌，使其除臭劑和凝絮劑充分溶解，除臭劑能夠中和或分解產生異味的物質，從而降低或消除異味，可以吸附有害氣體，分解臭味源，同時抑制有害細菌的繁殖，添加絮凝劑可以有效地將懸浮物結合起來形成更大的礬花，從而加快沉淀速度，進而加快對廢水的處理，在所述除臭組件之中，由所述安裝倉對所述攪拌槳和所述從動齒輪進行安裝固定，同時由所述伺服電機驅動所述驅動組件旋轉，進而帶動其所述從動齒輪和所述攪拌槳進行旋轉，由所述攪拌槳實現對糞便、除臭劑和凝絮劑的攪拌，使其除臭劑和凝絮劑充分溶解混合，以上結構的設置，可以在對糞便進行處理過程中減少異味的產生，提高周圍環境，同時提高周圍用戶的居住體驗，還可以便于對糞便的后續處理，提高處理效率。

技術特征：

1.一種化糞池廢水綜合處理系統，包括化糞罐，其特征在于，

2.如權利要求1所述的一種化糞池廢水綜合處理系統，其特征在于，

3.如權利要求1所述的一種化糞池廢水綜合處理系統，其特征在于，

4.如權利要求3所述的一種化糞池廢水綜合處理系統，其特征在于，

5.如權利要求4所述的一種化糞池廢水綜合處理系統，其特征在于，

6.如權利要求1所述的一種化糞池廢水綜合處理系統，其特征在于，

7.如權利要求1所述的一種化糞池廢水綜合處理系統，其特征在于，

技術總結
本發明涉及廢水處理技術領域，具體公開了一種化糞池廢水綜合處理系統，包括化糞罐，還包括除臭組件；每組除臭組件分別與化糞罐固定連接，每組除臭組件包括安裝倉、攪拌槳、從動齒輪、伺服電機和驅動組件，安裝倉與化糞罐固定連接，攪拌槳的一端嵌設于安裝倉的內部，且攪拌槳的另一端嵌設于化糞罐的內部，從動齒輪與攪拌槳固定連接，伺服電機與安裝倉固定連接，且伺服電機的輸出端貫穿安裝倉，驅動組件與伺服電機的輸出端固定連接，且驅動組件與從動齒輪相互適配。可以在對糞便進行處理過程中減少異味的產生，提高周圍環境，同時提高周圍用戶的居住體驗，還可以便于對糞便的后續處理，提高處理效率。

技術研發人員：袁亞利,胡曉
受保護的技術使用者：亨榮城市管理集團有限公司
技術研發日：
技術公布日：2025/3/20
