本技術涉及環境檢測，具體為一種高精度水質分析儀。

背景技術：

1、隨著社會的進步和工業的快速發展，人們在享受高品質生活的同時也面臨著嚴峻的資源問題，尤其是水源污染問題,近年來河流湖泊污染事故頻發，嚴重影響著人們的身心健康,檢測點的設計和檢測儀表(主要是水質分析儀)的質量對水環境監測起著至關重要的作用.

2、例如申請號：cn202321294645.1，本實用新型公開了一種高精度多參數水質分析儀，屬于環境檢測設備技術領域，包括箱體，所述進水槽的輸出端通過管道連接有溫度傳感器，所述溫度傳感器的輸出端通過管道連接有流通槽，所述流通槽的頂端分別固定安裝有余氯傳感器和ph傳感器，所述流通槽的輸出端通過管道連接有濁度傳感器，所述箱體的頂端固定連接有風扇盒，所述風扇盒的內腔固定連接有風扇支架，所述風扇支架的表面活動連接有風扇本體。該一種高精度多參數水質分析儀，通過可以對水進行多種檢測換工作，提高本裝置的功能性，通過風扇本體的工作將空氣輸送至箱體的內腔，對中心主板進行降溫，從而使中心主板變因高溫出現損壞等現象，提高本裝置工作的穩定性。

3、基于上述專利的檢索，以及結合現有技術中的設備發現，上述設備在應用時，雖然可以解決在實際使用過程中，檢測工序較為繁瑣，且單次檢測只能檢測單一指標，不能滿足現階段使用需求的問題，但在使用過程中，用于引導液體進入到分析儀內部進行檢測的引導管在使用完成后，引導管的內壁表面容易沾附上次檢測的液體，導致使用者在將當前液體通過引導管倒入分析儀內部的過程中容易攜帶引導管內壁上次檢測的液體，從而導致檢測結構出現誤差的情況。

技術實現思路

1、為解決上述背景技術中提出的問題，本實用新型的目的在于提供一種高精度水質分析儀，具備了輔助清理的優點，解決了用于引導液體進入到分析儀內部進行檢測的引導管在使用完成后，引導管的內壁表面容易沾附上次檢測的液體，導致使用者在將當前液體通過引導管倒入分析儀內部的過程中容易攜帶引導管內壁上次檢測的液體，從而導致檢測結構出現誤差的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種高精度水質分析儀，包括水質分析儀本體、控制面板、引導管和檢修門，所述檢修門左側的兩側均通過軸銷與水質分析儀本體正面左側的兩側活動連接，所述控制面板的左側與水質分析儀本體右側的頂部固定連接，所述控制面板通過導線與水質分析儀本體電性連接，所述引導管的一端與水質分析儀本體右側的底部固定連接，所述水質分析儀本體與引導管相連通，所述引導管的另一端固定連接有聚集盒，所述聚集盒與引導管相連通，所述引導管的內部設置有鐵絲，所述鐵絲的兩側均設置有擦水條，所述擦水條的外側與引導管的內壁相接觸，所述鐵絲靠近聚集盒的一端固定連接有副清理機構。

3、作為本實用新型優選的，所述副清理機構包括連接板，所述連接板的底部與鐵絲靠近聚集盒的一端固定連接，所述連接板的頂部通過軸銷活動連接有傳動塊，所述傳動塊的表面套設有擦水套，所述擦水套的表面與聚集盒的內壁相接觸。

4、作為本實用新型優選的，所述傳動塊的表面開設有定位槽，所述定位槽開設有六個且呈環形等距離分布，所述定位槽的內部插接有定位條，所述定位條的外側與擦水套的內壁固定連接。

5、作為本實用新型優選的，所述傳動塊的頂部固定連接有傳動桿，所述傳動桿的頂部固定連接有手輪。

6、作為本實用新型優選的，所述手輪的表面開設有防滑槽，所述防滑槽開設有若干個且呈環形等距離分布。

7、作為本實用新型優選的，所述傳動桿表面的底部固定連接有三角加固板，所述三角加固板設置有六個且呈環形等距離分布，所述三角加固板的底部與傳動塊的頂部固定連接。

8、作為本實用新型優選的，所述鐵絲的兩側均固定連接有魔術貼，所述魔術貼的外側與擦拭條的內側相粘貼。

9、與現有技術相比，本實用新型的有益效果如下：

10、1、本實用新型通過設置鐵絲，將鐵絲插入引導管的內部，然后鐵絲便會帶動擦水條移動至引導管的內部，利用鐵絲可形變的特點，使得鐵絲帶動擦水條適應引導管的形狀，然后使用者不斷提拉鐵絲便會帶動擦水條將引導管內壁沾附的水進行擦拭，解決了用于引導液體進入到分析儀內部進行檢測的引導管在使用完成后，引導管的內壁表面容易沾附上次檢測的液體，導致使用者在將當前液體通過引導管倒入分析儀內部的過程中容易攜帶引導管內壁上次檢測的液體，從而導致檢測結構出現誤差的問題，達到了輔助清理的效果。

11、2、本實用新型通過設置副清理機構，便于使用者在鐵絲插入引導管內部的過程中，鐵絲會連帶著傳動塊進行移動，使得傳動塊帶動擦水套移動至聚集盒的內部，使得擦水套的表面與聚集盆的內壁相接觸，然后利用連接板通過軸銷與傳動塊活動連接，這時使用者便可直接旋轉傳動塊來帶動擦水套在聚集盆的內部進行旋轉擦拭，提高了清理效果。

12、3、本實用新型通過設置定位槽與定位條，利用定位槽與定位條的滑動配合，便于使用者在擦水套長期使用下出現損壞時，使用者可直接將傳動塊向上移動，而擦水套向下移動，從而使得定位條與定位槽脫離并可更換新的擦水套，并且在使用者旋轉傳動塊時，利用定位槽與定位條能夠提高傳動塊與擦水套之間的摩擦力，避免出現打滑無法對擦水套傳動的情況。

技術特征：

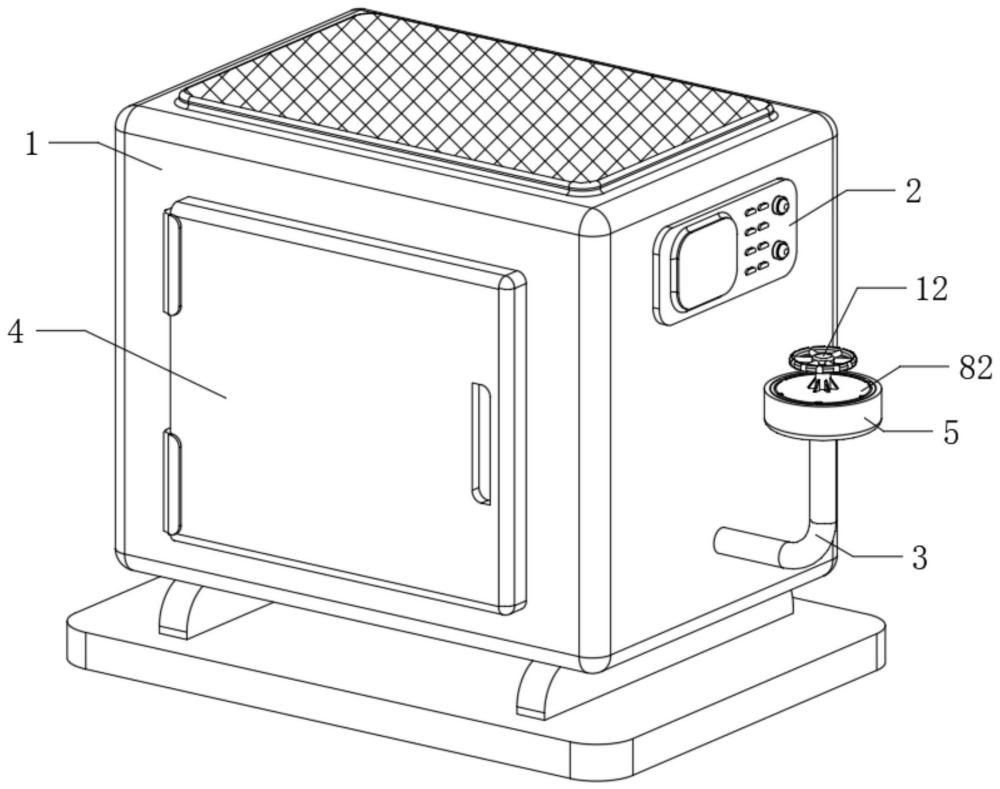

1.一種高精度水質分析儀，包括水質分析儀本體(1)、控制面板(2)、引導管(3)和檢修門(4)，其特征在于：所述檢修門(4)左側的兩側均通過軸銷與水質分析儀本體(1)正面左側的兩側活動連接，所述控制面板(2)的左側與水質分析儀本體(1)右側的頂部固定連接，所述控制面板(2)通過導線與水質分析儀本體(1)電性連接，所述引導管(3)的一端與水質分析儀本體(1)右側的底部固定連接，所述水質分析儀本體(1)與引導管(3)相連通，所述引導管(3)的另一端固定連接有聚集盒(5)，所述聚集盒(5)與引導管(3)相連通，所述引導管(3)的內部設置有鐵絲(6)，所述鐵絲(6)的兩側均設置有擦水條(7)，所述擦水條(7)的外側與引導管(3)的內壁相接觸，所述鐵絲(6)靠近聚集盒(5)的一端固定連接有副清理機構(8)。

2.根據權利要求1所述的一種高精度水質分析儀，其特征在于：所述副清理機構(8)包括連接板(81)，所述連接板(81)的底部與鐵絲(6)靠近聚集盒(5)的一端固定連接，所述連接板(81)的頂部通過軸銷活動連接有傳動塊(82)，所述傳動塊(82)的表面套設有擦水套(83)，所述擦水套(83)的表面與聚集盒(5)的內壁相接觸。

3.根據權利要求2所述的一種高精度水質分析儀，其特征在于：所述傳動塊(82)的表面開設有定位槽(9)，所述定位槽(9)開設有六個且呈環形等距離分布，所述定位槽(9)的內部插接有定位條(10)，所述定位條(10)的外側與擦水套(83)的內壁固定連接。

4.根據權利要求3所述的一種高精度水質分析儀，其特征在于：所述傳動塊(82)的頂部固定連接有傳動桿(11)，所述傳動桿(11)的頂部固定連接有手輪(12)。

5.根據權利要求4所述的一種高精度水質分析儀，其特征在于：所述手輪(12)的表面開設有防滑槽(13)，所述防滑槽(13)開設有若干個且呈環形等距離分布。

6.根據權利要求4所述的一種高精度水質分析儀，其特征在于：所述傳動桿(11)表面的底部固定連接有三角加固板(14)，所述三角加固板(14)設置有六個且呈環形等距離分布，所述三角加固板(14)的底部與傳動塊(82)的頂部固定連接。

7.根據權利要求1所述的一種高精度水質分析儀，其特征在于：所述鐵絲(6)的兩側均固定連接有魔術貼(15)，所述魔術貼(15)的外側與擦拭條的內側相粘貼。

技術總結
本技術公開了一種高精度水質分析儀，包括水質分析儀本體、控制面板、引導管和檢修門，所述檢修門左側的兩側均通過軸銷與水質分析儀本體正面左側的兩側活動連接。本技術通過設置鐵絲，將鐵絲插入引導管的內部，然后鐵絲便會帶動擦水條移動至引導管的內部，利用鐵絲可形變的特點，使得鐵絲帶動擦水條適應引導管的形狀，然后使用者不斷提拉鐵絲便會帶動擦水條將引導管內壁沾附的水進行擦拭，解決了用于引導液體進入到分析儀內部進行檢測的引導管在使用完成后，引導管的內壁表面容易沾附上次檢測的液體，導致使用者在將當前液體通過引導管倒入分析儀內部的過程中容易攜帶引導管內壁上次檢測的液體，從而導致檢測結構出現誤差的問題。

技術研發人員：蹇暢,相陽
受保護的技術使用者：煙臺合普佳和生物工程有限公司
技術研發日：20240415
技術公布日：2025/3/20
