本技術涉及工業供水，具體涉及一種飲用水主機及供水系統。

背景技術：

1、凈水系統的結構大致有粗濾、活性炭吸附、離子交換樹脂、中空纖維和反滲透膜等幾種。自來水中含有很多的有害物質，比如說可溶解性重金屬離子、超標的余氯、鐵銹、還有病菌病毒等。凈水器可以有效清除水中的氯、重金屬、細菌、病毒、藻類以及固體懸浮物、各種有機物，使處理后的水清澈潔凈、無菌，并且可以改善口感。

2、如公開號為cn217437929u的中國專利公開了一種干霧抑塵系統的供水主機，包括殼體，所述殼體內裝有藥劑箱、過濾器、水箱、增壓泵和反沖洗裝置；所述反沖洗裝置的進水口通過進水管外接水源，其出水口通過一號連接管連接過濾器的進水口，所述過濾器的出水口通過二號連接管連接水箱的進水口，所述水箱的出水口通過三號連接管連接增壓泵的進水口，所述增壓泵的出水口通過出水管外接噴霧設備；所述藥劑箱用于向反沖洗裝置中添加藥劑。

3、還如公開號為cn112811539b的中國專利公開了一體式雙循環等離子體活化水機，包括：等離子體活化水機外殼，所述等離子體活化水機外殼內設有等離子體反應器、凈水器、凈水儲水罐、氣液混合泵、等離子體混合罐、變頻器、高壓變壓器、控制單元，所述等離子體反應器的出氣口通過管路與氣液混合泵的入口ⅱ相連，所述氣液混合泵的出口通過管路與等離子體混合罐的進水口ⅱ相連；所述等離子體混合罐的出水口ⅰ通過管路與凈水儲水罐相連，所述等離子體混合罐的出水口ⅱ通過管路與氣液混合泵的入口ⅰ相連。

4、現有技術中的凈水機，膜元件個數固定，即其凈水的整機流量固定，無法根據凈水需求調整膜元件個數，即無法調節整機流量。并且此類凈水機體內部零部件占用空間較大，水電未實現分離。

5、另外，現有技術中的供水系統，多采用串聯方式進行供水，或者使用單管路循環供水，而針對大面積區域供水時，單管路循環供水的管路過長，管阻較大，管路壓力高，而且需要大功率的泵，具有較大能耗。

技術實現思路

1、為解決上述問題，本實用新型的目的是提供一種飲用水主機及供水系統。

2、本實用新型提供的技術方案為：

3、第一方面，一種飲用水主機，包括機體；所述機體設有進水管，此進水管通過管路依次連接有前置過濾機構、增壓泵、過濾膜組、后置過濾機構、水箱；

4、所述水箱通過給水管路與壓力桶連接，壓力桶通過回流管路與水箱連接；所述給水管路安裝有循環泵、壓力檢測機構以及設有出水管；

5、所述過濾膜組包括至少一個膜元件；

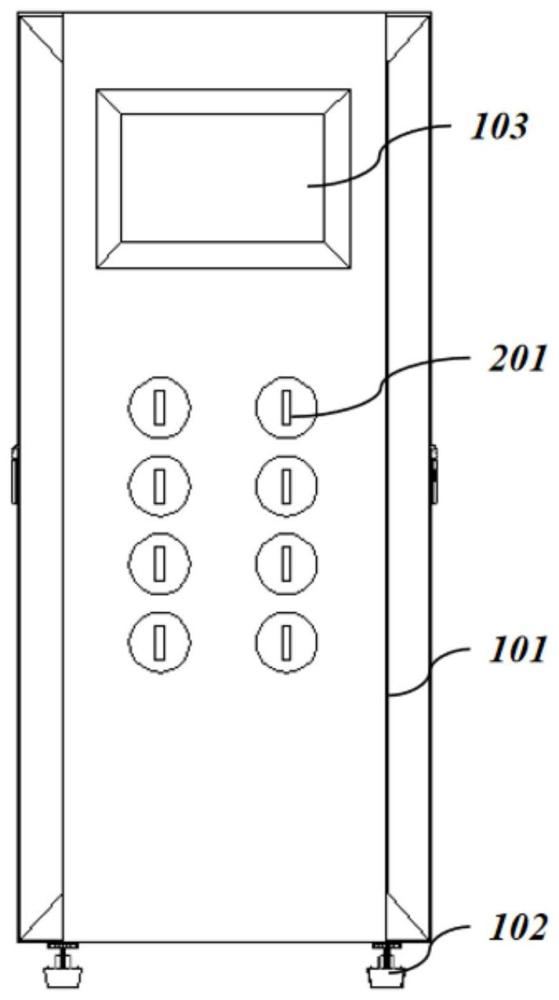

6、所述機體設有多個插口，此插口部分用于安裝膜元件，其余部分用于安裝封閉件。

7、作為一種可選的技術方案，所述封閉件殼體與膜元件殼體相同，此封閉件的出水口及進水口封閉。

8、作為一種可選的技術方案，所述過濾膜組位于機體一側，所述循環泵及增壓泵位于過濾膜組下方；所述壓力桶位于機體另一側；所述水箱大致位于機體中部；所述前置過濾機構及后置過濾機構并列設置于過濾膜組及水箱之間。

9、作為一種可選的技術方案，機體另一側的兩拐角與水箱之間均設有壓力桶安裝處；所述壓力桶有兩個，兩個壓力桶分別置于所述壓力桶安裝處。

10、作為一種可選的技術方案，所述過濾膜組設于機體一側，所述壓力桶位于過濾膜組下方；

11、所述水箱大致位于機體中部；

12、所述前置過濾機構及后置過濾機構分別位于機體兩側，并呈對角線布置；

13、所述循環泵及增壓泵分別位于機體兩側，并呈對角線布置，其中，循環泵設于機體另一側。

14、作為一種可選的技術方案，所述機體上安裝有顯示屏，顯示屏與設于機體內的控制機構電性連接；

15、所述控制機構還與循環泵、增壓泵電性連接，顯示屏的按鍵信號反饋到控制機構，用于控制循環泵、增壓泵開啟或關閉；

16、所述顯示屏及控制機構位于前置過濾機構、增壓泵、過濾膜組、后置過濾機構、水箱、壓力桶、循環泵及各管路上方。

17、作為一種可選的技術方案，所述水箱內安裝有紫外線燈，并且水箱內壁為鏡面，此鏡面用于反射紫外線。

18、作為一種可選的技術方案，所述機體設有前門及側門，所述側門用于檢修和/或展示機體內部。當前門打開時，能夠更換膜元件及操作顯示屏。

19、作為一種可選的技術方案，所述前置過濾機構設有活性炭纖維復合濾芯；所述后置過濾機構設有顆粒活性炭濾芯或炭棒；膜元件為反滲透膜元件或納濾膜元件。

20、作為一種可選的技術方案，所述機體背面底部設有進風口，機體內安裝有散熱風機，機體頂部設有出風口；出風口處設有用于將熱空氣吹出機體的風機和/或進風口處安裝有用于將冷空氣抽入機體的風機。

21、作為一種可選的技術方案，所述機體底部四角安裝有萬向輪和/或機腳。

22、第二方面，一種供水系統，包括第一方面或第一方面任意一項技術方案中的飲用水主機；還包括供水主管及回水主管，其中，供水主管與飲用水主機的出水管連接，回水主管與飲用水主機的回水管連接；

23、所述供水主管并聯有多根供水支管，所述回水主管并聯有多根回水支管；

24、所述供水支管并聯有多根次級管路，此次級管路還與回水支管連接。

25、作為第二方面一種可選的技術方案，所述供水主管、供水支管、次級管路的管徑依次減小。

26、作為第二方面一種可選的技術方案，還包括穩壓供水機構，此穩壓供水機構用于削減水錘并對供水支管供水。

27、采用本實用新型提供的技術方案，與現有技術相比，具有如下有益效果：

28、本實用新型的機體設有多個膜元件插口，可以根據凈水需求靈活選擇膜元件的數量，從而調節整機流量。對于未安裝膜元件的插口，通過安裝殼體與膜元件相同，但出水口與進水口封閉的封閉件，可以保持凈水主機外觀一致、美觀。此外，本實用新型的機體內部結構緊湊且水電分離，更加安全。

29、此外，本實用新型的供水系統采用并聯的方式，可以減少管損，此外，由于采用分層供水，因此可以適當縮小每一層的管徑，有效降低布管成本。而且各層設有樓層壓力桶，可以提高各層的供水能力，此外，對于樓層層與層間用水的差異，樓層壓力桶也可以相互調節，降低循環泵的啟動時間與頻率，進而節能降噪。同時，高樓層供水循環泵除了需要克服管損，同時要克服樓層高度的影響，循環泵出口壓力往往較大，啟動時可能產生較大的水錘，影響管路和終端壽命，各層的樓層壓力桶的存在可以有效削減水錘。

30、此外，本實用新型通過壓力桶供水，減少少量用水時循環泵的開啟，起到節能作用，而壓力的保障則通過循環泵和壓力傳感器聯動來實現。當壓力桶內水壓降低時，可以從水箱抽水，從水箱抽出的水一方面可以保證出水水壓穩定，另一方面也可以進入壓力桶，對壓力桶進行增壓。本實用新型由于設有壓力桶和水箱，因此避免了增壓泵、循環泵持續開啟，避免泵體升溫導致出水溫度上升，還能保證出水水壓在較長的時間內仍滿足需求。

技術特征：

1.一種飲用水主機，包括機體(101)；

2.根據權利要求1所述的飲用水主機，其特征在于：

3.根據權利要求1所述的飲用水主機，其特征在于：

4.根據權利要求3所述的飲用水主機，其特征在于：

5.根據權利要求1所述的飲用水主機，其特征在于：

6.根據權利要求1所述的飲用水主機，其特征在于：

7.根據權利要求1-6中任意一項所述的飲用水主機，其特征在于：

8.根據權利要求6所述的飲用水主機，其特征在于：

9.根據權利要求1-6中任意一項所述的飲用水主機，其特征在于：

10.根據權利要求1-6中任意一項所述的飲用水主機，其特征在于：

11.根據權利要求1-6中任意一項所述的飲用水主機，其特征在于：

12.一種供水系統，其特征在于：包括如權利要求1-11中任意一項所述的飲用水主機；還包括供水主管(301)及回水主管(302)，其中，供水主管(301)與飲用水主機的出水管連接，回水主管(302)與飲用水主機的回水管連接；

13.根據權利要求12所述的供水系統，其特征在于：

14.根據權利要求13所述的供水系統，其特征在于：

15.根據權利要求12所述的供水系統，其特征在于：

技術總結
本技術涉及工業供水技術領域，具體涉及一種飲用水主機及供水系統，機體的進水管通過管路依次連接有前置過濾機構、增壓泵、過濾膜組、后置過濾機構、水箱；水箱通過給水管路與壓力桶連接，壓力桶通過回流管路與水箱連接；所述給水管路安裝有循環泵以及設有出水管；過濾膜組包括至少一個膜元件；機體設有多個插口，此插口部分用于安裝膜元件，其余部分用于安裝封閉件。本技術可以根據凈水需求靈活選擇膜元件的數量，對于未安裝膜元件的插口，通過安裝封閉件，可以保持凈水主機外觀一致、美觀。此外，本技術的機體內部布局緊湊，并且水電分離，更加安全。

技術研發人員：沈科,王晨
受保護的技術使用者：南京瀧沁科技有限公司
技術研發日：20240428
技術公布日：2025/3/20
