本技術涉及污水處理，具體為一種用于污水處理的組合網格生物床填料。

背景技術：

1、組合網格生物床填料的主要優點包括散熱性能高，阻力小，布水、布氣性能好，易長膜，又有切割氣泡作用，是一種用于污水處理中的一種設備，主要用于生物接觸氧化法和厭氧發酵法處理廢水，通常用于污水、廢水處理工程，配套于接觸氧化塔、氧化池氧化槽等設備。

2、在實際應用中，組合網格生物床填料可以有效地提高污水處理效率，并降低運營成本。然而，現有的這種填料的結構通常為雙圈大塑料環，再將醛化纖維或滌綸絲綁縛在環圈上，使纖維束均勻分布，在實際實用過程中，綁縛操作較為復雜繁瑣，不便于生物床填料的推廣使用，所以需要一種用于污水處理的組合網格生物床填料，通過設置夾裝結構，能夠方便快捷地將滌綸絲壓緊夾裝在雙圈大塑料環上，很大程度上簡化其操作流程，提高生物床填料的組裝效率，便于便于推廣使用，提高整體用于污水處理的組合網格生物床填料的實用性。

技術實現思路

1、為解決現有的這種填料的結構通常為雙圈大塑料環，再將醛化纖維或滌綸絲綁縛在環圈上，使纖維束均勻分布，在實際實用過程中，綁縛操作較為復雜繁瑣，不便于生物床填料的推廣使用的技術問題，本實用新型提供一種用于污水處理的組合網格生物床填料。

2、本實用新型采用以下技術方案實現：一種用于污水處理的組合網格生物床填料，包括星輪板一、星輪板二與滌綸絲，所述星輪板一與所述星輪板二上設置有夾裝結構，所述夾裝結構包括螺孔、固定板、限位凹槽、活動凸板與螺栓，所述夾裝結構用于快速夾固滌綸絲；

3、所述螺孔貫穿開設于星輪板一的正面，所述固定板安裝于星輪板一的輪架外周，所述限位凹槽環形分布開設于固定板的正面，所述活動凸板安裝于星輪板二的輪架外周，所述螺栓通過螺紋活動貫穿連接于星輪板二的正面。

4、優選的，所述星輪板一的背部安裝有限位塊，且螺孔的一端開設于限位塊的內部，所述限位塊的背面安裝有把手。

5、優選的，所述固定板上設置有過濾組件，所述過濾組件包括第一磁環、第二磁環、篩網、固定環與環形塞。

6、優選的，所述過濾組件用于盛裝吸附性膜組，其中，所述第一磁環安裝于固定板的板架外周。

7、優選的，所述第二磁環安裝于第一磁環的正面，兩組所述內徑不同的篩網分布安裝于第二磁環的正面。

8、優選的，兩組所述內徑不同的固定環對應安裝于兩組篩網的正面，所述環形塞安裝于兩組固定環的內側間隙處。

9、與現有技術相比，本實用新型的有益效果是：

10、本實用新型設置有夾裝結構，當需要組裝生物床填料時，使用者先擰動螺栓帶動活動凸板打開并遠離固定板，再將滌綸絲的中部環形鋪在固定板上，最后將螺栓對準螺孔再次旋擰使得活動凸板緊壓限位凹槽上，通過限位凹槽與活動凸板的配合將滌綸絲壓緊在固定板上，由此通過設置夾裝結構，能夠方便快捷地將滌綸絲壓緊夾裝，很大程度上簡化其操作流程，提高生物床填料的組裝效率，便于便于推廣使用，提高整體用于污水處理的組合網格生物床填料的實用性。

11、2、本實用新型設置有過濾組件，吸附性膜組用于對污水中的微型固體顆粒進行吸附，對污水進行初步過濾處理，篩網的兩層網格中間用于盛裝吸附性膜組，通過固定環與環形塞的配合作用，可對篩網進行封裝，確保吸附性膜組不會跑出在篩網的外部，再利用第一磁環與第二磁環的貼近吸合，將篩網牢固吸附安裝在固定板上，便于拆卸安裝，在使用一段時間后便于對吸附性膜組進行更換，提高其重復利用效率，進一步提高污水處理的組合網格生物床填料的實用性。

技術特征：

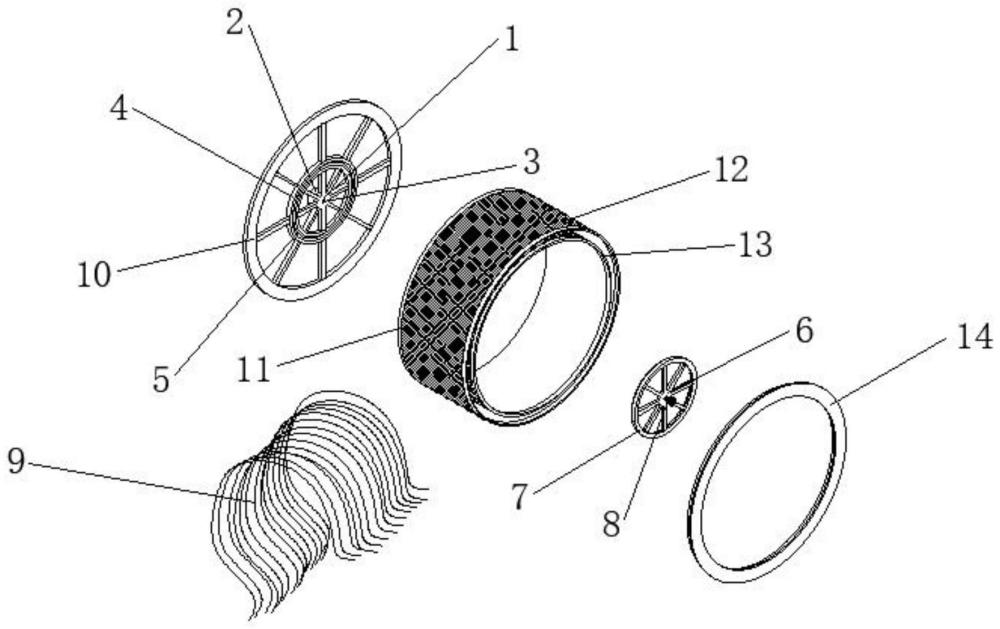

1.污水處理的生物床填料，包括星輪板一（1）、星輪板二（6）與滌綸絲（9），其特征在于，所述星輪板一（1）與所述星輪板二（6）上設置有夾裝結構，所述夾裝結構包括螺孔（3）、固定板（4）、限位凹槽（5）、活動凸板（7）與螺栓（8），所述夾裝結構用于快速夾固滌綸絲（9）；

2.根據權利要求1所述的污水處理的生物床填料，其特征在于，所述星輪板一（1）的背部安裝有限位塊（2），且螺孔（3）的一端開設于限位塊（2）的內部，所述限位塊（2）的背面安裝有把手（15）。

3.根據權利要求1所述的污水處理的生物床填料，其特征在于，所述固定板（4）上設置有過濾組件，所述過濾組件包括第一磁環（10）、第二磁環（11）、篩網（12）、固定環（13）與環形塞（14）。

4.根據權利要求3所述的污水處理的生物床填料，其特征在于，所述過濾組件用于盛裝吸附性膜組，其中，所述第一磁環（10）安裝于固定板（4）的板架外周。

5.根據權利要求3所述的污水處理的生物床填料，其特征在于，所述第二磁環（11）安裝于第一磁環（10）的正面，兩組所述篩網（12）的內徑不同且分布安裝于第二磁環（11）的正面。

6.根據權利要求3所述的污水處理的生物床填料，其特征在于，兩組所述固定環（13）的內徑不同且對應安裝于兩組篩網（12）的正面，所述環形塞（14）安裝于兩組固定環（13）的內側間隙處。

技術總結
本技術涉及污水處理技術領域，公開了一種用于污水處理的組合網格生物床填料，包括星輪板一、星輪板二與滌綸絲，所述星輪板一與所述星輪板二上設置有夾裝結構，用于快速夾固滌綸絲。本技術設置有夾裝結構，當需要組裝生物床填料時，使用者先擰動螺栓帶動活動凸板打開并遠離固定板，再將滌綸絲的中部環形鋪在固定板上，最后將螺栓對準螺孔再次旋擰使得活動凸板緊壓限位凹槽上，通過限位凹槽與活動凸板的配合將滌綸絲壓緊在固定板上，由此通過設置夾裝結構，能夠方便快捷地將滌綸絲壓緊夾裝，很大程度上簡化其操作流程，提高生物床填料的組裝效率，便于便于推廣使用，提高整體用于污水處理的組合網格生物床填料的實用性。
