本發明涉及清廢機，尤其是涉及一種扭動型震蕩清廢機。

背景技術：

1、目前，瓦楞紙板清廢主要利用機械振動來實現。

2、經檢索，中國專利公開了一種雙軸震蕩清廢堆疊裝置(授權公告號cn218453830u)，包括機箱，設置在機箱內的震蕩機構，設置在機箱內、且位于震蕩機構下方的傳輸機構，設置在機箱的頂部、且位于震蕩機構右上方的鼓風機構，設置在機箱尾端的堆疊機構，該專利技術雖然能夠將震蕩機構設置在傳輸機構的上方，讓震蕩時紙屑的脫落是向下而非向上飛出的，避免了紙屑向上飛出并在震蕩的作用下出現四處飛濺的情況，將震蕩機構設置在傳輸機構的上方有效地降低了工作人員后續的紙屑清理難度，再通過鼓風機構的設置來提高紙屑的下落速度，避免紙屑的裝置的正常運行造成影響。

3、但是，該專利技術中，其主要通過第二彈簧對震蕩皮帶進行緩沖抖動完成對清理物的震蕩清廢，但在長時間的震蕩清廢的過程中，震蕩皮帶的負載將會過于巨大，且震蕩皮帶會因張緊力過大容易使震蕩皮帶斷掉，進而導致震蕩清廢的效果不理想，不利于實際應用。

技術實現思路

1、本發明的目的在于提供一種扭動型震蕩清廢機。

2、為實現上述目的，本發明提供如下技術方案：

3、一種扭動型震蕩清廢機，包括清廢主機、兩組震蕩機構及震蕩驅動機構；所述清廢主機在其內的一端形成有工作腔及在其內的另一端形成有傳動腔；所述工作腔在其內上下相對的設有兩組震蕩機構，及在兩組震蕩機構之間形成供瓦楞紙板輸送的清廢輸送道；所述清廢輸送道依次形成有輸入施壓位、第一扭動位、中部施壓位、第二扭動位及輸出施壓位；

4、每一震蕩機構，包括若干根施壓轉軸及兩根震蕩轉軸，若干根施壓轉軸分別對應的在輸入施壓位、中部施壓位及輸出施壓位的上方或下方沿同一水平面間距的水平設置，每一施壓轉軸上間距的設有多個圓壓輪，供瓦楞紙板輸送到輸入施壓位、中部施壓位及輸出施壓位時，隨施壓轉軸的轉動，以圓壓輪與瓦楞紙板的頂面或底面相抵，使瓦楞紙板維持水平狀態；兩根震蕩轉軸對應的在第一扭動位與第二扭動位的上方或下方呈前后相對的水平設置，每一震蕩轉軸上間距的設有多個正多邊壓輪；正多邊壓輪的每一轉角為圓弧轉角，且與其余正多邊壓輪的對應轉角分布在以震蕩轉軸為中軸的圓柱螺線上，供瓦楞紙板輸送到第一扭動位與第二扭動位時，隨兩根震蕩轉軸的轉動，以正多邊壓輪的轉角與瓦楞紙板的頂面或底面相抵，帶動瓦楞紙板呈波浪狀扭動震蕩；

5、所述震蕩驅動機構設置在傳動腔內，用以驅動每一震蕩機構的施壓轉軸與震蕩轉軸轉動。

6、作為本發明進一步技術方案：所述工作腔在其內的上部間距地設有2-3組出風結構，出風結構位于第二扭動位的后方、第一扭動位的前方或后方。

7、作為本發明進一步技術方案：所述正多邊壓輪采用正六邊壓輪。

8、作為本發明進一步技術方案：所述工作腔在其內的上部設有用以輔助位于工作腔上部的震蕩機構的施壓轉軸與震蕩轉軸安裝的上定位架。

9、作為本發明進一步技術方案：所述工作腔在其內的下部設有用以輔助位于工作腔下部的震蕩機構的施壓轉軸與震蕩轉軸安裝的下定位架。

10、作為本發明進一步技術方案：兩組震蕩機構中，施壓轉軸與震蕩轉軸以其一端穿入到傳動腔，為傳動端；所述震蕩驅動機構，包括兩組同步傳動組件、一組同步驅動組件及驅動電機，每一組同步傳動組件對應安裝到一震蕩機構的施壓轉軸與震蕩轉軸的傳動端上，使該震蕩機構的施壓轉軸與震蕩轉軸的傳動端之間形成傳動關系；所述驅動電機安裝在兩組同步傳動組件的外側；兩組震蕩機構的任一施壓轉軸或震蕩轉軸的傳動端從對應的同步傳動組件穿出，且其與驅動電機的電機軸之間設有所述同步驅動組件，使兩組同步傳動組件與驅動電機的電機軸之間形成傳動關系，供驅動電機的電機軸轉動，同步的帶動兩組震蕩機構的施壓轉軸與震蕩轉軸轉動。

11、作為本發明進一步技術方案：所述清廢輸送道在每一出風結構的出風口末端安裝有毛刷。

12、作為本發明進一步技術方案：所述工作腔在其內的下部設有廢料輸出機構。

13、與現有技術相比，本發明的有益效果是：本發明提出一種扭動型震蕩清廢機通過清廢主機、兩組震蕩機構及震蕩驅動機構之間的配合，高效的完成對瓦楞紙板的清廢，且在長時間的震蕩清廢的過程中，圓壓輪與正多邊壓輪依舊能正常的將瓦楞紙板維持水平狀態與帶動瓦楞紙板呈波浪狀扭動震蕩，實現理想的震蕩清廢效果，更為實用。

技術特征：

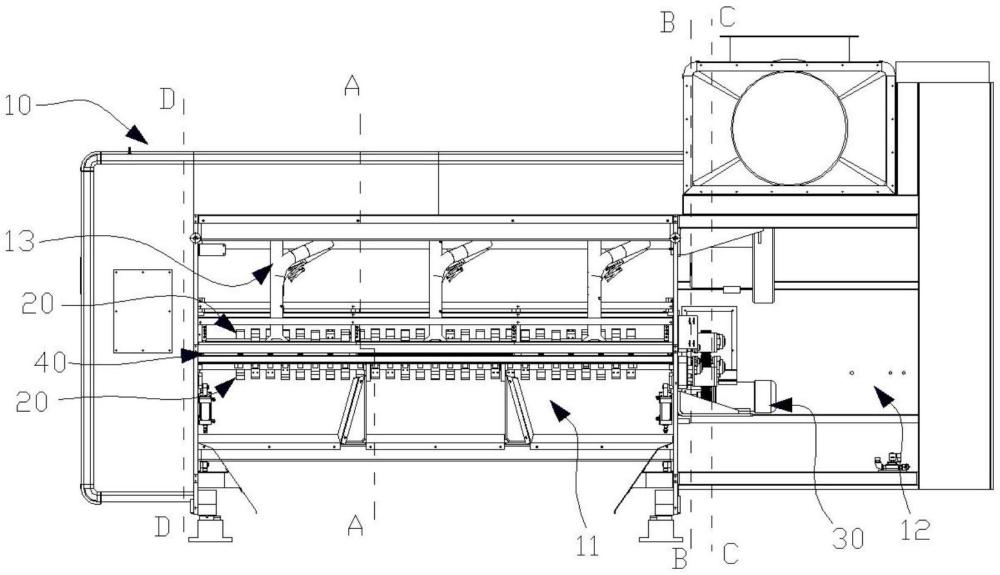

1.一種扭動型震蕩清廢機，其特征在于：包括清廢主機(10)、兩組震蕩機構(20)及震蕩驅動機構(30)；所述清廢主機(10)在其內的一端形成有工作腔(11)及在其內的另一端形成有傳動腔(12)；所述工作腔(11)在其內上下相對的設有兩組震蕩機構(20)，及在兩組震蕩機構(20)之間形成供瓦楞紙板輸送的清廢輸送道(40)；所述清廢輸送道(40)依次形成有輸入施壓位(41)、第一扭動位(42)、中部施壓位(43)、第二扭動位(44)及輸出施壓位(45)；

2.根據權利要求1所述的扭動型震蕩清廢機，其特征在于：所述工作腔(11)在其內的上部間距地設有2-3組出風結構(13)，出風結構(13)位于第二扭動位(44)的后方、第一扭動位(42)的前方或后方。

3.根據權利要求1所述的扭動型震蕩清廢機，其特征在于：所述正多邊壓輪(221)采用正六邊壓輪。

4.根據權利要求1所述的扭動型震蕩清廢機，其特征在于：所述工作腔(11)在其內的上部設有用以輔助位于工作腔(11)上部的震蕩機構(20)的施壓轉軸(21)與震蕩轉軸(22)安裝的上定位架(14)。

5.根據權利要求1所述的扭動型震蕩清廢機，其特征在于：所述工作腔(11)在其內的下部設有用以輔助位于工作腔(11)下部的震蕩機構(20)的施壓轉軸(21)與震蕩轉軸(22)安裝的下定位架(15)。

6.根據權利要求1所述的扭動型震蕩清廢機，其特征在于：兩組震蕩機構(20)中，施壓轉軸(21)與震蕩轉軸(22)以其一端穿入到傳動腔(12)，為傳動端；所述震蕩驅動機構(30)，包括兩組同步傳動組件(31)、一組同步驅動組件(32)及驅動電機(33)，每一組同步傳動組件(31)對應安裝到一震蕩機構(20)的施壓轉軸(21)與震蕩轉軸(22)的傳動端上，使該震蕩機構(20)的施壓轉軸(21)與震蕩轉軸(22)的傳動端之間形成傳動關系；所述驅動電機(33)安裝在兩組同步傳動組件(31)的外側；兩組震蕩機構(20)的任一施壓轉軸(21)或震蕩轉軸(22)的傳動端從對應的同步傳動組件(31)穿出，且其與驅動電機(33)的電機軸之間設有所述同步驅動組件(32)，使兩組同步傳動組件(31)與驅動電機(33)的電機軸之間形成傳動關系，供驅動電機(33)的電機軸轉動，同步的帶動兩組震蕩機構(20)的施壓轉軸(21)與震蕩轉軸(22)轉動。

7.根據權利要求1所述的扭動型震蕩清廢機，其特征在于：所述清廢輸送道(40)在每一出風結構(13)的出風口末端安裝有毛刷。

8.根據權利要求1所述的扭動型震蕩清廢機，其特征在于：所述工作腔(11)在其內的下部設有廢料輸出機構。

技術總結
本發明公開了一種扭動型震蕩清廢機，包括清廢主機、兩組震蕩機構及震蕩驅動機構；所述清廢主機在其內的一端形成有工作腔及在其內的另一端形成有傳動腔；工作腔在其內上下相對的設有兩組震蕩機構，及在兩組震蕩機構之間形成清廢輸送道；清廢輸送道依次形成有輸入施壓位、第一扭動位、中部施壓位、第二扭動位及輸出施壓位；震蕩機構，包括若干根施壓轉軸及兩根震蕩轉軸，兩根震蕩轉軸對應的在第一扭動位與第二扭動位的上方或下方呈前后相對的水平設置，震蕩轉軸上間距的設有多個正多邊壓輪；正多邊壓輪的每一轉角為圓弧轉角，且與其余正多邊壓輪的對應轉角分布在以震蕩轉軸為中軸的圓柱螺線上；震蕩驅動機構設置在傳動腔內。本發明更為實用。

技術研發人員：曾偉光,羅富文,曾志豪,李永華
受保護的技術使用者：廣東臺一精工機械有限公司
技術研發日：
技術公布日：2025/4/28
