本發明涉及過濾設備，具體為一種羊肉加工用污水加藥過濾裝置。

背景技術：

1、肉加工產生的污水主要來源于屠宰、清洗、加工等環節，羊肉加工污水含有大量的有機物、懸浮物、油脂、氨氮和磷酸鹽等污染物，具體成分包括血、毛、油脂、碎肉、內臟雜物等?，污水通常呈紅褐色，有腥臭味，含有高濃度的血污、油脂、懸浮物（如肉屑、骨屑、毛發等）、未消化的食物、糞便等，此外，污水中還含有大量的氨氮和磷酸鹽?，由于污水中有機物和懸浮物濃度高，處理難度較大，污水的bod（生化需氧量）和懸浮物含量高，處理過程中需要采用有效的生物法、物理法和化學法相結合的處理工藝?。

2、公告號cn215403541u公開了具有過濾機構污水處理用加藥泵，首先啟動泵體將加藥系統中的藥液經連接管泵入到箱體中，當藥液經過連接管中時將通過水的動力帶動螺旋桿進行轉動，進而螺旋桿通過承載桿帶動轉動桿進行轉動，從而使得轉動桿上的圓盤進行轉動，接著通過圓盤帶動活動桿進行活動，最后帶動滑動塊在固定板上進行上下滑動，進而帶動濾板進行上下運動，用以對藥液進行快速過濾工作，通常會存在化學藥劑與水混合不徹底的問題，進而導致加藥泵泵出的水內含有大量沒有溶解的化學藥劑以及雜質，排入待處理的水中之后，將會影響污水的處理效率的問題，但是該專利在實際使用過程中還存在以下問題：

3、該具有過濾機構污水處理用加藥泵雖然能夠實現藥物的添加，但是在進行廢水的過濾處理時，無法將廢水中的雜質進行充分的分離，部分溶于廢水中的雜質無法分離出來，從而影響廢水處理的效果，同時現有技術中通過過濾網進行廢水的過濾處理，但是不能夠對過濾網上的雜質進行清理，從而影響過濾網的過濾效果。

4、所以提出了一種羊肉加工用污水加藥過濾裝置，以便于解決上述中提出的問題。

技術實現思路

1、本發明的目的在于提供一種羊肉加工用污水加藥過濾裝置，以解決上述背景技術提出的該具有過濾機構污水處理用加藥泵雖然能夠實現藥物的添加，但是在進行廢水的過濾處理時，無法將廢水中的雜質進行充分的分離，部分溶于廢水中的雜質無法分離出來，從而影響廢水處理的效果，同時現有技術中通過過濾網進行廢水的過濾處理，但是不能夠對過濾網上的雜質進行清理，從而影響過濾網過濾效果的問題。

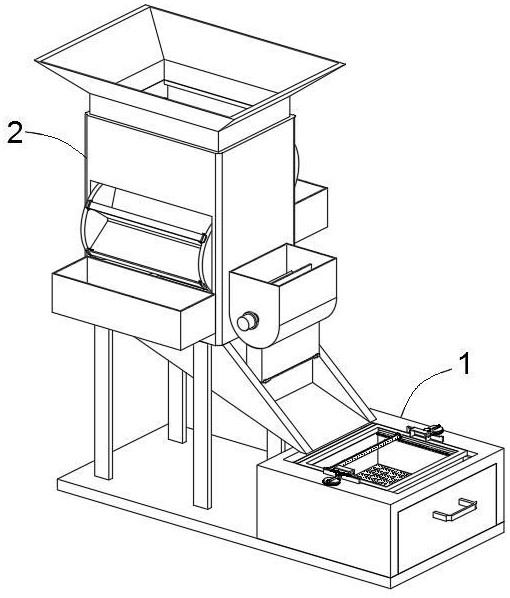

2、為實現上述目的，本發明提供如下技術方案：一種羊肉加工用污水加藥過濾裝置，包括過濾沉淀機構，以及安裝于過濾沉淀機構內部的過濾箱；

3、所述過濾沉淀機構的頂部一側設置有預處理過濾機構，且預處理過濾機構的一側設置有加藥箱；

4、還包括：

5、所述過濾沉淀機構包括沉淀底座，所述沉淀底座的頂部一側固定安裝有沉淀框架，所述沉淀框架的頂部內側對稱開設有往復滑槽，所述沉淀框架的內部滑動連接有沉淀箱；

6、其中，沉淀箱的一側固定安裝有第一把手，所述沉淀箱的內部固定安裝有若干氣浮機；

7、其中，沉淀框架的頂部兩側均對稱安裝有轉動支架，一側所述轉動支架的外側固定安裝有轉動電機。

8、優選的，所述轉動電機的輸出端固定連接有轉動蝸桿，所述轉動蝸桿的一側嚙合連接有轉動蝸輪，所述轉動蝸輪的頂部一側轉動連接有調節旋鈕，所述調節旋鈕的一側固定安裝有調節螺紋桿，所述調節螺紋桿的外側螺紋連接有調節螺紋套，所述調節螺紋套的頂部固定安裝有往復定位桿。

9、優選的，所述往復定位桿的外側滑動連接有往復支架，所述往復支架的端部固定安裝有往復齒輪，所述往復齒輪的內部轉動連接有支撐軸，所述往復齒輪的一側嚙合連接有往復齒條，所述往復齒條的內部兩側對稱螺紋連接有固定螺栓，所述往復齒條的兩端均轉動連接有第一連接鉸鏈，所述第一連接鉸鏈的外側均轉動連接有限位轉動板，所述往復齒條的外側滑動連接有往復滑動架。

10、優選的，所述過濾箱通過往復滑槽與沉淀框架滑動連接，所述過濾箱的底部內側固定安裝有第一過濾網，所述過濾箱的頂部兩側對稱安裝有第二把手，所述過濾箱的一端固定安裝有電機罩，所述電機罩的內部一側固定安裝有清潔電機，所述清潔電機的輸出端固定連接有鏈輪傳動組件，所述限位轉動板與第二把手卡合連接。

11、優選的，所述鏈輪傳動組件的一側對稱連接有清潔螺紋桿，兩個所述清潔螺紋桿的外側均螺紋連接有清潔螺紋套，兩個所述清潔螺紋套的一側均轉動連接有清潔齒輪，兩個所述清潔齒輪的底部均嚙合連接有清潔齒條，所述清潔齒條固定安裝在過濾箱的內部，兩個所述清潔齒輪之間固定安裝有螺旋過濾網，所述螺旋過濾網的內部開設有若干過濾孔。

12、優選的，所述預處理過濾機構包括預處理箱，所述預處理箱的底部四周固定安裝有支撐腿，所述支撐腿固定安裝在沉淀底座的頂部一側，所述預處理箱的頂部固定安裝有進料斗，所述預處理箱的一側上下均固定安裝有過濾電機，兩個所述過濾電機的輸出端均固定安裝有過濾轉動輥，所述過濾轉動輥的兩端均固定安裝有過濾轉動盤。

13、優選的，兩個所述過濾轉動盤的內部均滑動連接有若干過濾板，所述過濾板的外側固定安裝有安裝板，所述安裝板的兩側滑動連接有固定插銷，所述固定插銷與過濾轉動盤卡合連接，所述預處理箱靠近過濾轉動盤的底部兩側均固定安裝有收集箱，所述預處理箱的底部固定安裝有引導槽。

14、優選的，所述加藥箱固定安裝在預處理箱的一側，所述加藥箱的正面固定安裝有加藥電機，所述加藥電機的輸出端固定連接有加藥輥，所述加藥輥的外側固定安裝有若干混料板，所述加藥箱的底部固定安裝有加料槽，所述加料槽的底部一側對稱安裝有第二連接鉸鏈，兩個所述第二連接鉸鏈的一側轉動連接有密封板。

15、優選的，所述密封板的底部固定安裝有下料轉動板，所述下料轉動板的底部一側固定安裝有流量監測器，所述加料槽遠離第二連接鉸鏈的一側對稱安裝有限位支架，所述限位支架的內部固定安裝有升降氣缸，所述升降氣缸的頂部固定連接有限位滑塊，所述限位滑塊的一側轉動連接有加料轉動桿，所述加料轉動桿與密封板轉動連接。

16、與現有技術相比，本發明的有益效果是：該一種羊肉加工用污水加藥過濾裝置，啟動清潔電機帶動鏈輪傳動組件和清潔螺紋桿轉動，使清潔螺紋套帶動清潔齒輪和螺旋過濾網移動，同時利用清潔齒輪與清潔齒條之間嚙合連接的特點，從而實現螺旋過濾網的轉動，利用螺旋過濾網螺旋的特點，能夠將雜質清理并暫存在螺旋過濾網的內部，從而達到清理雜質的效果，通過密封板與加料槽之間展開間隙的大小，能夠控制加料槽加藥的量，能夠根據廢水的量，控制加藥的量，便于進行廢水的過濾處理，通過加藥電機帶動加藥輥和混料板轉動，能夠實現藥物的均勻混合，提高廢水處理的效果，其具體內容如下：

17、1.通過設置過濾沉淀機構不僅能夠利用沉淀箱內部的氣浮機并利用微小氣泡附著于懸浮顆粒表面并將其攜帶至水面形成泡沫層，從而實現固液分離的過程，能夠將羊肉加工產生的污水中大量的有機物、懸浮物、油脂、氨氮和磷酸鹽等污染物進行分離，并啟動轉動電機帶動轉動蝸桿轉動，由于轉動蝸桿與轉動蝸輪之間嚙合連接，同時轉動蝸輪頂部的往復定位桿與往復支架滑動連接，因此使往復支架帶動往復齒輪轉動，由于往復齒輪與往復齒條之間嚙合連接，同時限位轉動板與第二把手卡合連接，使限位轉動板帶動第二把手和過濾箱在沉淀框架頂部的往復滑槽中往復運動，從而通過第一過濾網進行污水的充分過濾，啟動清潔電機帶動鏈輪傳動組件和清潔螺紋桿轉動，使清潔螺紋套帶動清潔齒輪和螺旋過濾網移動，同時利用清潔齒輪與清潔齒條之間嚙合連接的特點，從而實現螺旋過濾網的轉動，利用螺旋過濾網螺旋的特點，能夠將雜質清理并暫存在螺旋過濾網的內部，從而達到清理雜質的效果，當需要對過濾箱進行清理時，可將往復齒條兩側的固定螺栓擰下，并利用第一連接鉸鏈實現限位轉動板的轉動，使限位轉動板與第二把手分離，從而能夠通過第二把手將過濾箱從沉淀框架的內部取出，從而對螺旋過濾網和第一過濾網進行清理，提高過濾箱的過濾效果；

18、2.通過設置預處理過濾機構不僅能夠利用過濾電機帶動過濾轉動輥和過濾轉動盤轉動，使過濾轉動盤帶動過濾板轉動，通過過濾板能夠對羊肉加工產生的廢水進行初步的過濾，同時將過濾產生的雜質導入到收集箱的內部，當需要對過濾板進行清理時，可通過安裝板兩側的固定插銷將過濾板從過濾轉動盤的內部取出，從而進行過濾板的清理，在進行羊肉加工產生的廢水進行初步的過濾時，經過預處理箱底部的引導槽進行廢水的引導，在廢水通過引導槽時，通過下料轉動板一側的流量監測器進行廢水流量的監控，通過升降氣缸帶動限位滑塊在限位支架的內部升降移動，使限位滑塊帶動加料轉動桿轉動，并在第二連接鉸鏈的作用下，能夠實現密封板的轉動，通過密封板與加料槽之間展開間隙的大小，能夠控制加料槽加藥的量，能夠根據廢水的量，控制加藥的量，便于進行廢水的過濾處理，通過加藥電機帶動加藥輥和混料板轉動，能夠實現藥物的均勻混合，提高廢水處理的效果。
