本發明涉及電熱輥，尤其涉及一種熱壓覆膜輥機構。

背景技術：

1、電加熱輥的應用領域廣泛，例如紡織、打印等。電加熱輥上電加熱元件通電產生熱量，對經過的材料進行加熱處理。即加熱的形式也有多種多樣，常見的方式為：直接采用電熱絲產生熱量，也有采用感應加熱等。

2、現有的電加熱輥運行時，是對于整個圓周面進行熱，即整個圓柱面溫度均一致，若是加工工藝所需的溫度越高，而對于空氣的溫度的溫差也越大，溫差越大，其熱量的散失越快，不僅耗能高，還提高作業環境的溫度，若是該產線設置的恒溫車間中，還增加了制冷設備的運行負擔。

技術實現思路

1、為解決上述問題，本發明公開了一種熱壓覆膜輥機構，包括轉軸，所述轉軸的中部固定連接有內筒套和外筒套，所述內筒套位于外筒套的內部，并且兩者之間的腔室填充設置有熱媒。對熱媒加熱，然后通過熱傳遞的方式到達外筒套上，從而對接觸的面料進行加熱處理。采用熱媒加熱的方式，使得整體溫度均衡，同時熱媒未充滿整個腔室，在轉動的過程中，熱媒在重力的作用下，始終位于腔室的下部，實現整個外筒套的加熱，該方式中，熱媒對外筒套的局部進行加熱，遠離熱媒的區域溫度相對較低，而現在的加熱輥是對于整個圓周面進行熱，即整個圓柱面溫度均一致且較高，并且溫差越大，其熱量的散失越快，而本方案中的設置，可減少熱量的散失，具有綠色節能的優點。

2、所述轉軸的兩端均固定連接有軸承，所述軸承的側壁套接有固定套，所述固定套的側壁固定連接有連接板，所述內筒套和外筒套之間的腔室中設置有若干電加熱管，所述電加熱管的兩端分別和兩塊連接板固定連接。電加熱管則是通電產生熱量，對熱媒進行加熱，在裝置轉動過程中需要確保電加熱管一直處于熱媒中，故設置有軸承、連接板等部件，同樣在重力的作用下，使得電加熱管一直保持在熱媒中。

3、優選的，所述外筒套的一端固定連接有第一封端，所述第一封端的側壁設置有滑環。滑環上設置有接線座，滑環的另一側和電加熱管電性連接。

4、優選的，所述外筒套的一端固定連接有第二封端，所述第二封端上固定連接有進出管，所述進出管的側壁固定連接有泄壓閥。通過進出管向腔室中注入或者排出熱媒，而泄壓閥則是確保裝置的使用安全。

5、優選的，所述第一封端或第二封端中部固定連接有軸套，所述軸套套接在轉軸的端部。即軸套將轉軸的兩端進行包裹設置。

6、優選的，所述軸套的端部螺紋連接有密封套，所述密封套的內部設置有密封墊，并且密封墊和軸套的端部緊密貼合。擰緊密封套并扣壓密封墊，從而進行密封處理。

7、優選的，所述轉軸上螺紋連接有螺母，所述螺母抵住軸承。通過擰緊螺母，從而對軸承的位置進行固定。

8、優選的，所述外筒套包括支撐套，所述支撐套的側壁開設有若孔洞，并且孔洞中填充設置有銅條，所述支撐套的外側套接設置有鋁套。銅條和鋁套的設置則是提高熱交換的效率。

9、本發明的有益效果如下：

10、1、在外筒套和內筒套之間的腔室下部填充設置有熱媒，在裝置運行的過程中，熱媒以及對熱媒加熱的電加熱管在腔室下部位置保持，以及從下部接觸貼合的外筒套接觸的面料作用下，使得整個外筒套的上部溫度相對下部溫度較低，即上部區域和空氣的溫差小，可降低熱量散失的速度，相對于現有的電加熱輥，具有綠色節能的優點。

11、2、通過熱媒進行熱量的間接傳遞，且熱媒為液體，在流動的狀態下，使得外筒套均熱均勻，利于提高面料處理質量。

技術特征：

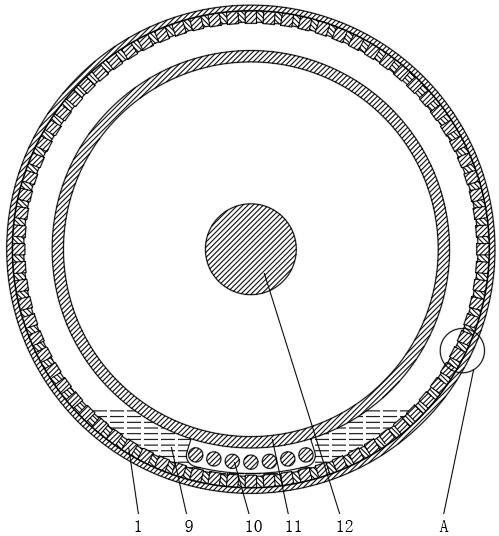

1.一種熱壓覆膜輥機構，其特征在于，包括轉軸（12），所述轉軸（12）的中部固定連接有內筒套（11）和外筒套（1），所述內筒套（11）位于外筒套（1）的內部，并且兩者之間的腔室填充設置有熱媒（9）；

2.根據權利要求1所述的一種熱壓覆膜輥機構，其特征在于：所述外筒套（1）的一端固定連接有第一封端（2），所述第一封端（2）的側壁設置有滑環（4）。

3.根據權利要求1所述的一種熱壓覆膜輥機構，其特征在于：所述外筒套（1）的一端固定連接有第二封端（6），所述第二封端（6）上固定連接有進出管（7），所述進出管（7）的側壁固定連接有泄壓閥（8）。

4.根據權利要求2或3所述的一種熱壓覆膜輥機構，其特征在于：所述第一封端（2）或第二封端（6）中部固定連接有軸套（3），所述軸套（3）套接在轉軸（12）的端部。

5.根據權利要求4所述的一種熱壓覆膜輥機構，其特征在于：所述軸套（3）的端部螺紋連接有密封套（5），所述密封套（5）的內部設置有密封墊（13），并且密封墊（13）和軸套（3）的端部緊密貼合。

6.根據權利要求1所述的一種熱壓覆膜輥機構，其特征在于：所述轉軸（12）上螺紋連接有螺母（17），所述螺母（17）抵住軸承（16）。

7.根據權利要求1所述的一種熱壓覆膜輥機構，其特征在于：所述外筒套（1）包括支撐套（101），所述支撐套（101）的側壁開設有若孔洞，并且孔洞中填充設置有銅條（103），所述支撐套（101）的外側套接設置有鋁套（102）。

技術總結
本發明提供了一種熱壓覆膜輥機構，包括轉軸，所述轉軸的中部固定連接有內筒套和外筒套，所述內筒套位于外筒套的內部，并且兩者之間的腔室填充設置有熱媒，所述轉軸的兩端均固定連接有軸承，所述軸承的側壁套接有固定套，所述固定套的側壁固定連接有連接板，所述內筒套和外筒套之間的腔室中設置有若干電加熱管，所述電加熱管的兩端分別和兩塊連接板固定連接。本發明，進行局部加熱，使得外筒套的上部溫度相對較低，即和空氣溫差小，可降低熱量散失，具有綠色節能的優點。

技術研發人員：郭宏兵,朱玉琴,郭澍,魏一凡,陳尚明,徐志紅
受保護的技術使用者：閎誠科技有限公司
技術研發日：
技術公布日：2025/4/28
