本技術涉及污水處理，具體是大跨度污水池臭氣收置裝置。

背景技術：

1、隨著污水廠的建成，運行中的污水處理廠將產生大量的惡臭氣體，不僅將影響污水處理廠的員工的身體健康及工作環境，還會對周圍的投資環境和居民的日常生活帶來嚴重的危害。

2、現有的部分污水池頂部不具有密封效果，導致廢臭氣的散發污染空氣，其次廢臭氣的抽取易帶出污水，導致環境的污染，并且臭氣在處理時，不能夠?qū)⒊魵庵械拇箢w粒物進行過濾，影響臭氣的處理效果。

3、基于此，現在提供大跨度污水池臭氣收置裝置，可以消除現有裝置存在的弊端。

技術實現思路

1、本實用新型的目的在于提供大跨度污水池臭氣收置裝置，以解決背景技術中部分污水池頂部不具有密封效果，導致廢臭氣的散發污染空氣，其次廢臭氣的抽取易帶出污水，導致環境的污染，并且臭氣在處理時，不能夠?qū)⒊魵庵械拇箢w粒物進行過濾，影響臭氣的處理效果的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、大跨度污水池臭氣收置裝置，包括污水池，所述污水池上端設置有密封蓋，所述密封蓋與污水池頂端之間通過固定機構相連接，所述污水池一側設置有第一凈化箱，所述第一凈化箱內設置有過濾機構，所述第一凈化箱一側設置有第二凈化箱，所述第二凈化箱內設置有除臭機構。

4、在上述技術方案的基礎上，本實用新型還提供以下可選技術方案：

5、在一種可選方案中：所述固定機構包括第一安裝板，所述第一安裝板位于污水池頂端外側，所述密封蓋底端外側設置有第二安裝板，所述第一安裝板與第二安裝板之間通過若干螺栓固定連接，所述密封蓋一側設置有進水口。

6、在一種可選方案中：所述第一凈化箱靠近污水池一側設置有第一氣泵，所述第一氣泵輸入端設置有第一連接管與密封蓋頂端相連接，所述第一氣泵輸出端與第一凈化箱相連通，所述密封蓋底部位于第一連接管底端設置有吸氣口，所述吸氣口底部設置有防護罩。

7、在一種可選方案中：所述第一凈化箱內壁設置有對稱的固定塊，所述固定塊內設置有滑槽，所述第一凈化箱一側與滑槽相對應位置設置有通槽。

8、在一種可選方案中：所述過濾機構包括過濾板，所述過濾板位于通槽內，且過濾板兩端位于滑槽內滑動連接，所述過濾板外端設置有把手。

9、在一種可選方案中：所述第二凈化箱頂部一側與第一凈化箱之間通過第二連接管相連通，所述第二連接管上設置有第二氣泵。

10、在一種可選方案中：所述除臭機構包括噴淋板，所述噴淋板位于第二凈化箱內頂部，所述噴淋板頂端設置有第三連接管，所述噴淋板底部設置有若干霧化噴頭。

11、在一種可選方案中：所述第二凈化箱底部一側設置有出水管，所述第二凈化箱上位于出水管上方設置有出氣管，所述出氣管內設置有吸風機。

12、相較于現有技術，本實用新型的有益效果如下：

13、本實用新型通過在污水池上端設置有密封蓋，密封蓋與污水池頂端之間通過固定機構相連接，污水池一側設置有第一凈化箱，第一凈化箱內設置有過濾機構，第一凈化箱一側設置有第二凈化箱，第二凈化箱內設置有除臭機構，固定機構可以將密封蓋進行固定密封，并且具有可拆卸的作用，過濾機構可以將臭氣中的大顆粒物進行阻隔，提高后期臭氣的除臭效果，除臭機構可以對臭氣進行除臭，凈化氣體，達到安全排放標準，提高環保效果。

技術特征：

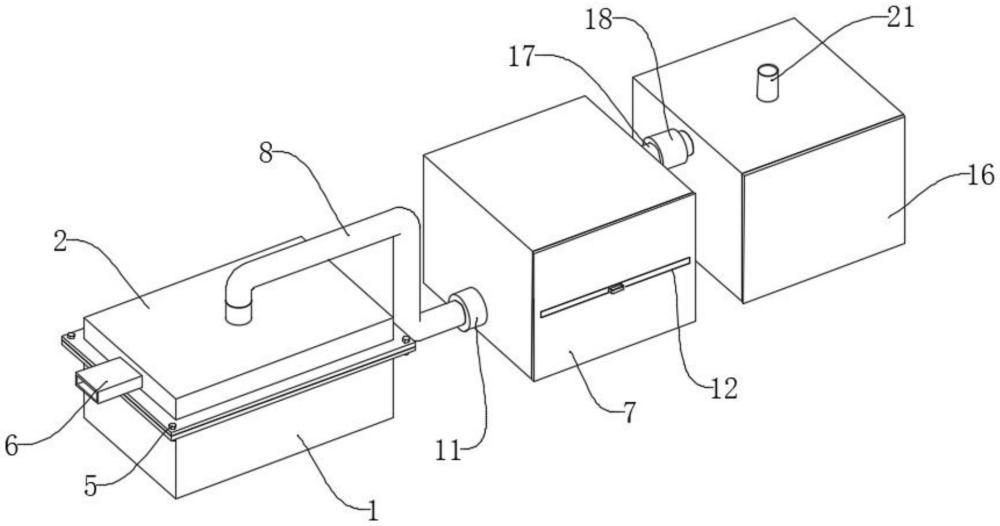

1.大跨度污水池臭氣收置裝置，包括污水池(1)，其特征在于，所述污水池(1)上端設置有密封蓋(2)，所述密封蓋(2)與污水池(1)頂端之間通過固定機構相連接，所述污水池(1)一側設置有第一凈化箱(7)，所述第一凈化箱(7)內設置有過濾機構，所述第一凈化箱(7)一側設置有第二凈化箱(16)，所述第二凈化箱(16)內設置有除臭機構。

2.根據權利要求1所述的大跨度污水池臭氣收置裝置，其特征在于，所述固定機構包括第一安裝板(3)，所述第一安裝板(3)位于污水池(1)頂端外側，所述密封蓋(2)底端外側設置有第二安裝板(4)，所述第一安裝板(3)與第二安裝板(4)之間通過若干螺栓(5)固定連接，所述密封蓋(2)一側設置有進水口(6)。

3.根據權利要求1所述的大跨度污水池臭氣收置裝置，其特征在于，所述第一凈化箱(7)靠近污水池(1)一側設置有第一氣泵(11)，所述第一氣泵(11)輸入端設置有第一連接管(8)與密封蓋(2)頂端相連接，所述第一氣泵(11)輸出端與第一凈化箱(7)相連通，所述密封蓋(2)底部位于第一連接管(8)底端設置有吸氣口(9)，所述吸氣口(9)底部設置有防護罩(10)。

4.根據權利要求1所述的大跨度污水池臭氣收置裝置，其特征在于，所述第一凈化箱(7)內壁設置有對稱的固定塊(13)，所述固定塊(13)內設置有滑槽(25)，所述第一凈化箱(7)一側與滑槽(25)相對應位置設置有通槽(12)。

5.根據權利要求4所述的大跨度污水池臭氣收置裝置，其特征在于，所述過濾機構包括過濾板(14)，所述過濾板(14)位于通槽(12)內，且過濾板(14)兩端位于滑槽(25)內滑動連接，所述過濾板(14)外端設置有把手(15)。

6.根據權利要求1所述的大跨度污水池臭氣收置裝置，其特征在于，所述第二凈化箱(16)頂部一側與第一凈化箱(7)之間通過第二連接管(17)相連通，所述第二連接管(17)上設置有第二氣泵(18)。

7.根據權利要求1所述的大跨度污水池臭氣收置裝置，其特征在于，所述除臭機構包括噴淋板(19)，所述噴淋板(19)位于第二凈化箱(16)內頂部，所述噴淋板(19)頂端設置有第三連接管(21)，所述噴淋板(19)底部設置有若干霧化噴頭(20)。

8.根據權利要求1所述的大跨度污水池臭氣收置裝置，其特征在于，所述第二凈化箱(16)底部一側設置有出水管(24)，所述第二凈化箱(16)上位于出水管(24)上方設置有出氣管(22)，所述出氣管(22)內設置有吸風機(23)。

技術總結
本技術公開了大跨度污水池臭氣收置裝置，涉及污水處理技術領域，該裝置包括污水池，所述污水池上端設置有密封蓋，所述密封蓋與污水池頂端之間通過固定機構相連接，所述污水池一側設置有第一凈化箱，所述第一凈化箱內設置有過濾機構，所述第一凈化箱一側設置有第二凈化箱，所述第二凈化箱內設置有除臭機構，固定機構可以將密封蓋進行固定密封，并且具有可拆卸的作用，過濾機構可以將臭氣中的大顆粒物進行阻隔，提高后期臭氣的除臭效果，除臭機構可以對臭氣進行除臭，凈化氣體，達到安全排放標準，提高環保效果。

技術研發人員：李芬,尹新成,盧顯全,胡滔
受保護的技術使用者：長沙奧邦環保實業有限公司
技術研發日：20240711
技術公布日：2025/4/28
