本技術涉及廢水處理，特別是涉及一種高效臭氧反應塔。

背景技術：

1、隨著工業的迅速發展，廢水種類和數量迅猛增加，對水體的污染也日趨廣泛，嚴重威脅著人類的健康和安全。由于工業廢水的成分更復雜，有些還具有毒性，工業廢水處理比城市污水處理更困難也更重要。

2、高濃度難生化有機廢水具有以下特性：一是有機物濃度高，cod一般在2000mg/l以上；二是廢水原水成分復雜，含有毒性物質廢水中有機物以芳香族化合物和雜環化合物居多，還多含有硫化物、氮化物、重金屬和有毒有機物；三是色度高，有異味，且有些廢水還散發出刺鼻惡臭，給周圍環境造成不良影響；四是具有強酸強堿性。針對該類廢水雖然有多種處理方式，但依舊未生產出一種能夠兼顧廢水處理效率高、投資成本低、占地面積少、無二次污染等優勢為一體的處理設備，使其能夠適用于高濃度難生化有機廢水的處理。

技術實現思路

1、為開發一種能夠兼顧廢水處理效率高、投資成本低、無二次污染等為一體的廢水處理設備，進一步提高難生化有機廢水的處理效果，本實用新型提供一種高效臭氧反應塔，旨在提高廢水處理量和凈化效果，降低廢水色度，使處理后得到的水可生化性提高；本實用新型通過以下技術方案予以實現：

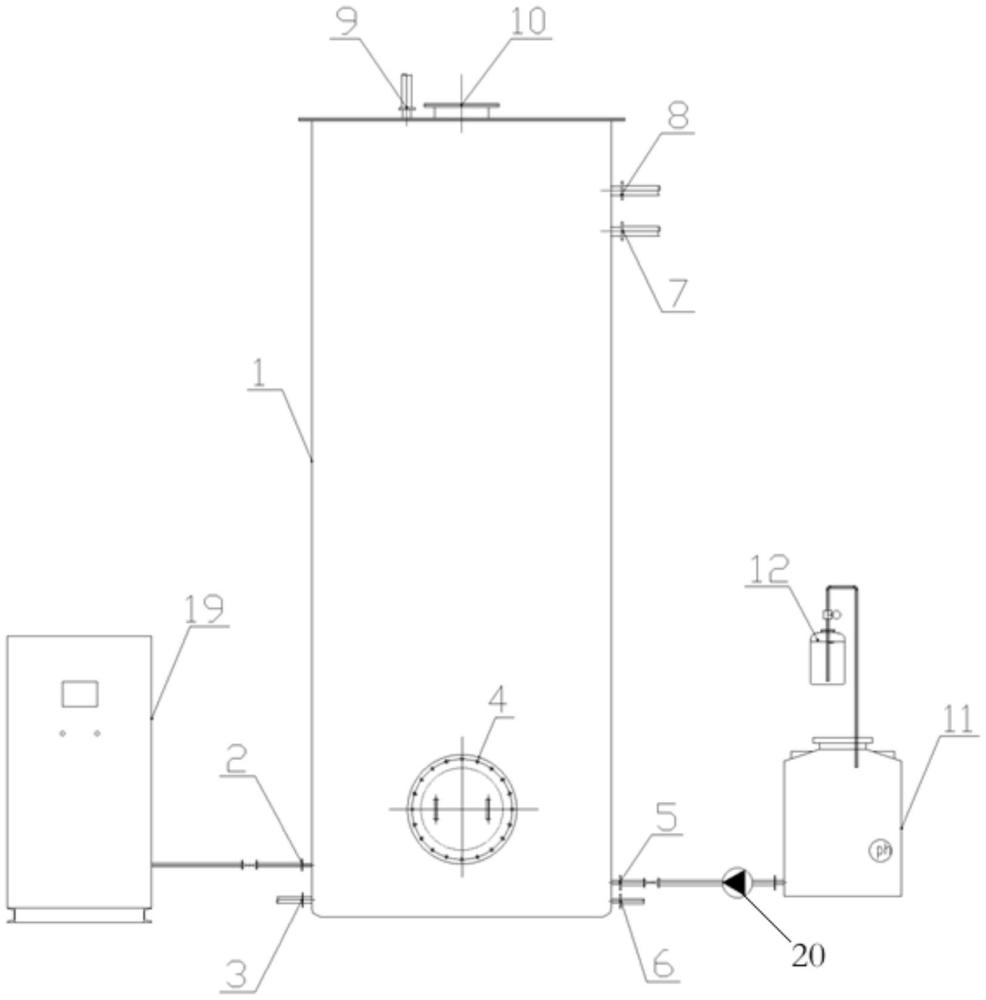

2、一種高效臭氧反應塔，包括塔體，所述塔體頂部設置有進料口和臭氧尾氣口，所述塔體的側壁右上側設置有出水口和溢流口，所述塔體的側壁左下側設置有臭氧進氣口和反沖洗進氣口，所述塔體的側壁右下側設置有進水口和排空口，所述塔體的側壁下側設置有人孔；

3、所述塔體內部設置有臭氧催化劑填料層和鵝卵石墊層，所述臭氧催化劑填料層設置于鵝卵石墊層之上，所述臭氧催化劑填料層的上方設置有出水溢流堰；

4、所述鵝卵石墊層內部設置有臭氧進氣系統、進水系統及反沖洗系統；所述臭氧進氣系統通過臭氧進氣口與臭氧發生器相連接，所述進水系統通過進水口與進水箱相連接，所述進水箱還與加酸箱相連接，所述反沖洗系統與反沖洗進氣口相連接，所述反沖洗進氣口與外部的現場風機相連接；所述高效臭氧反應塔還連接有ph自動調節裝置。

5、優選的，所述進料口設置在臭氧尾氣口的右側。

6、優選的，所述出水口設置溢流口的下側。

7、優選的，所述臭氧進氣口設置在反沖洗進氣口的上側。

8、優選的，所述進水口設置在排空口的上側。

9、優選的，所述臭氧催化劑填料層為sao3-ii系列。

10、優選的，所述臭氧進氣系統、進水系統及反沖洗系統自上而下依次設置。

11、優選的，所述鵝卵石墊層采用三層鵝卵石進行鋪設且鵝卵石顆粒由小而大逐層鋪設。

12、優選的，所述臭氧進氣系統采用微孔曝氣。

13、優選的，所述進水口和進水箱之間還連接有進水泵。

14、本實用新型的有益效果：

15、本實用新型整體裝置結構簡單，制造成本低，可大批量生產使用，適用于高濃度有機廢水的處理，經利用本實用反應塔處理后的水可生化性顯著提高，其cod去除率達60％，同時有效降低廢水色度，利用臭氧催化效率高的特性提高了臭氧在水中的溶解量，進而大大提高了對廢水的處理量和凈化效果。

技術特征：

1.一種高效臭氧反應塔，包括塔體，其特征在于，所述塔體頂部設置有進料口和臭氧尾氣口，所述塔體的側壁右上側設置有出水口和溢流口，所述塔體的側壁左下側設置有臭氧進氣口和反沖洗進氣口，所述塔體的側壁右下側設置有進水口和排空口，所述塔體的側壁下側設置有人孔；

2.根據權利要求1所述的一種高效臭氧反應塔，其特征在于，所述進料口設置在臭氧尾氣口的右側。

3.根據權利要求1所述的一種高效臭氧反應塔，其特征在于，所述出水口設置溢流口的下側。

4.根據權利要求1所述的一種高效臭氧反應塔，其特征在于，所述臭氧進氣口設置在反沖洗進氣口的上側。

5.根據權利要求1所述的一種高效臭氧反應塔，其特征在于，所述進水口設置在排空口的上側。

6.根據權利要求1所述的一種高效臭氧反應塔，其特征在于，所述臭氧催化劑填料層為sao3-ii系列。

7.根據權利要求1所述的一種高效臭氧反應塔，其特征在于，所述臭氧進氣系統、進水系統及反沖洗系統自上而下依次設置。

8.根據權利要求1所述的一種高效臭氧反應塔，其特征在于，所述鵝卵石墊層采用三層鵝卵石進行鋪設且鵝卵石顆粒由小而大逐層鋪設。

9.根據權利要求1所述的一種高效臭氧反應塔，其特征在于，所述臭氧進氣系統采用微孔曝氣。

10.根據權利要求1所述的一種高效臭氧反應塔，其特征在于，所述進水口和進水箱之間還連接有進水泵。

技術總結
一種高效臭氧反應塔，包括塔體，塔體頂部設置有進料口和臭氧尾氣口，塔體的側壁右上側設置有出水口和溢流口，塔體的側壁左下側設置有臭氧進氣口和反沖洗進氣口，塔體的側壁右下側設置有進水口和排空口，塔體的側壁下側設置有人孔；塔體內部設置有臭氧催化劑填料層和鵝卵石墊層，臭氧催化劑填料層設置于鵝卵石墊層之上，臭氧催化劑填料層的上方設置有出水溢流堰；鵝卵石墊層內部設置有臭氧進氣系統、進水系統及反沖洗系統；該高效臭氧反應塔還連接有pH自動調節裝置；本實用旨在提高廢水處理量和凈化效果，降低廢水色度，使處理后得到的水可生化性提高。

技術研發人員：李小琴,李嘉茵,馮櫻艷
受保護的技術使用者：廣州桑尼環保科技有限公司
技術研發日：20240412
技術公布日：2025/3/20
