本技術涉及一種變徑螺旋軸，特別是涉及一種疊螺式污泥脫水機用變徑螺旋軸，屬于污泥脫水機。

背景技術：

1、現有技術中如公開號為202021255604.8的實用新型中公開了一種疊螺式污泥脫水機用螺旋軸，為了解決當需要對螺旋葉進行更換時，需要對螺旋軸整體進行更換，這樣，不僅會造成浪費，且會提高一定的使用成本的問題，通過設置的環形螺紋槽、環形螺紋塊、連接塊、通槽、第一螺紋桿以及螺紋，可以經過旋轉連接塊，使螺紋以及環形螺紋塊分別從對應的槽內脫離，從而可以解除連接塊對外桿的固定，通過設置的外桿、連接槽，可以通過將外桿從內桿外部進行抽離，使螺旋葉與內桿進行分離，從而可以對新的螺旋葉進行更換，有效的解決了一般螺旋軸上的螺旋葉無法進行拆卸，因此當需要對螺旋葉進行更換時，需要對螺旋軸整體進行更換并會增加一定的使用成本等問題。

2、類似于上述申請目前還存在不足之處：

3、外桿與內桿之間僅通過端部的連接塊進行螺紋連接，在旋轉驅動的過程中外桿上的扭矩無法均勻的傳遞到外桿上，僅通過連接塊進行扭矩的傳遞，連接塊受到較大負荷時容易損壞，影響裝置的使用壽命，另外裝置的安裝過程中，采用螺紋連接，無法快速進行裝配；

4、為此設計一種疊螺式污泥脫水機用變徑螺旋軸來優化上述問題。

技術實現思路

1、本實用新型的主要目的是為了提供一種疊螺式污泥脫水機用變徑螺旋軸，通過在軸孔的內壁上開設花鍵槽，并在內桿上沿周向設有與花鍵槽配合的導塊，使得在螺旋軸驅動的過程中，施加在內桿上的扭矩能夠均勻的傳遞到外桿上，保證了內桿與外桿之間傳動的穩定性，通過在內桿的一端固定設置有端板，并在內桿的另一端設有安裝槽、復位彈簧、擋塊、斜面組成的限位機構，使得在內桿穿過軸孔內部之后，利用端板以及限位機構的配合能夠分別對外桿的兩端進行限位，使得裝置的裝配更加的方便，實用性更高。

2、本實用新型的目的可以通過采用如下技術方案達到：

3、一種疊螺式污泥脫水機用變徑螺旋軸，包括外桿，位于外桿外側并沿外桿長度方向安裝的螺旋葉，開設在外桿內部軸心位置處的軸孔以及從軸孔內部穿過的內桿，軸孔的內壁沿周向均勻開設有花鍵槽，且花鍵槽平行于軸孔的長度方向，內桿的外側沿周向均勻設有導塊，導塊滑動設置在花鍵槽的內部，內桿的一端固定有與外桿端部貼合的端板，內桿的另一端設有對外桿端部限位的定位機構。

4、優選的：端板與外桿貼合的一側呈圓臺狀，外桿的端部開設有與端板側邊貼合的凹槽。

5、優選的：導塊的數量設有四組，且相鄰導塊之間的夾角為90°，導塊的兩端皆為斜邊。

6、優選的：定位機構包括安裝槽、復位彈簧和擋塊，內桿的外側沿周向均勻開設有安裝槽，安裝槽的內端部皆安裝有復位彈簧，復位彈簧遠離安裝槽內部的一端皆固定有擋塊，擋塊滑動設置在安裝槽的內部。

7、優選的：擋塊的頂部皆設有斜面，且斜面位于擋塊頂端遠離端板的一側。

8、優選的：內桿靠近安裝槽的一端設有防護罩，且防護罩與內桿之間螺紋連接。

9、優選的：擋塊的外端部皆轉動安裝有螺栓，且螺栓貫穿擋塊，安裝槽的內端部皆開設有與螺栓配合的螺紋孔。

10、本實用新型的有益效果為：

11、本實用新型提供的一種疊螺式污泥脫水機用變徑螺旋軸,通過在軸孔的內壁上開設花鍵槽，并在內桿上沿周向設有與花鍵槽配合的導塊，使得在螺旋軸驅動的過程中，施加在內桿上的扭矩能夠均勻的傳遞到外桿上，保證了內桿與外桿之間傳動的穩定性；

12、通過在內桿的一端固定設置有端板，并在內桿的另一端設有安裝槽、復位彈簧、擋塊、斜面組成的限位機構，使得在內桿穿過軸孔內部之后，利用端板以及限位機構的配合能夠分別對外桿的兩端進行限位，使得裝置的裝配更加的方便，實用性更高。

技術特征：

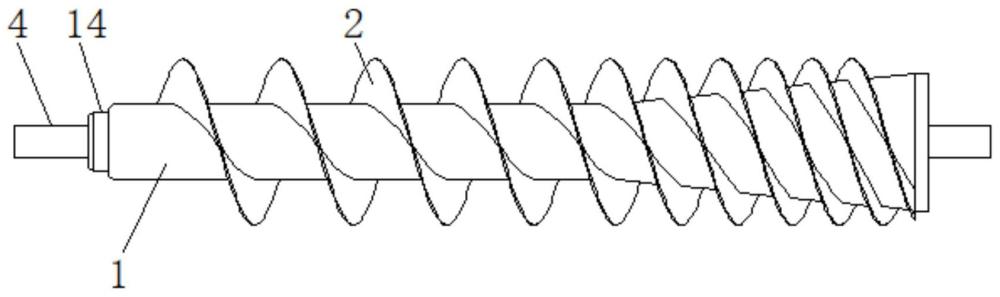

1.一種疊螺式污泥脫水機用變徑螺旋軸，包括外桿(1)，位于外桿(1)外側并沿外桿(1)長度方向安裝的螺旋葉(2)，開設在外桿(1)內部軸心位置處的軸孔(3)以及從軸孔(3)內部穿過的內桿(4)，其特征在于：軸孔(3)的內壁沿周向均勻開設有花鍵槽(5)，且花鍵槽(5)平行于軸孔(3)的長度方向，內桿(4)的外側沿周向均勻設有導塊(6)，導塊(6)滑動設置在花鍵槽(5)的內部，內桿(4)的一端固定有與外桿(1)端部貼合的端板(7)，內桿(4)的另一端設有對外桿(1)端部限位的定位機構。

2.根據權利要求1所述的一種疊螺式污泥脫水機用變徑螺旋軸，其特征在于：端板(7)與外桿(1)貼合的一側呈圓臺狀，外桿(1)的端部開設有與端板(7)側邊貼合的凹槽。

3.根據權利要求1所述的一種疊螺式污泥脫水機用變徑螺旋軸，其特征在于：導塊(6)的數量設有四組，且相鄰導塊(6)之間的夾角為90°，導塊(6)的兩端皆為斜邊。

4.根據權利要求1所述的一種疊螺式污泥脫水機用變徑螺旋軸，其特征在于：定位機構包括安裝槽(8)、復位彈簧(9)和擋塊(10)，內桿(4)的外側沿周向均勻開設有安裝槽(8)，安裝槽(8)的內端部皆安裝有復位彈簧(9)，復位彈簧(9)遠離安裝槽(8)內部的一端皆固定有擋塊(10)，擋塊(10)滑動設置在安裝槽(8)的內部。

5.根據權利要求4所述的一種疊螺式污泥脫水機用變徑螺旋軸，其特征在于：擋塊(10)的頂部皆設有斜面(11)，且斜面(11)位于擋塊(10)頂端遠離端板(7)的一側。

6.根據權利要求5所述的一種疊螺式污泥脫水機用變徑螺旋軸，其特征在于：內桿(4)靠近安裝槽(8)的一端設有防護罩(14)，且防護罩(14)與內桿(4)之間螺紋連接。

7.根據權利要求4-6中任意一項所述的一種疊螺式污泥脫水機用變徑螺旋軸，其特征在于：擋塊(10)的外端部皆轉動安裝有螺栓(12)，且螺栓(12)貫穿擋塊(10)，安裝槽(8)的內端部皆開設有與螺栓(12)配合的螺紋孔(13)。

技術總結
本技術公開一種疊螺式污泥脫水機用變徑螺旋軸，屬于污泥脫水機技術領域，包括外桿，位于外桿外側并沿外桿長度方向安裝的螺旋葉，開設在外桿內部軸心位置處的軸孔以及從軸孔內部穿過的內桿。本技術通過在軸孔的內壁上開設花鍵槽，并在內桿上沿周向設有與花鍵槽配合的導塊，使得在螺旋軸驅動的過程中，施加在內桿上的扭矩能夠均勻的傳遞到外桿上，保證了內桿與外桿之間傳動的穩定性，通過在內桿的一端固定設置有端板，并在內桿的另一端設有安裝槽、復位彈簧、擋塊、斜面組成的限位機構，使得在內桿穿過軸孔內部之后，利用端板以及限位機構的配合能夠分別對外桿的兩端進行限位，使得裝置的裝配更加的方便，實用性更高。

技術研發人員：袁廣權,仝德海,倪康
受保護的技術使用者：邯鄲市凱忠污水處理有限公司
技術研發日：20240422
技術公布日：2025/4/28
