本技術屬于清潔裝置，涉及一種可調節的工業設備表面清潔裝置。

背景技術：

1、工業控制機柜是工業設備的一種，可以輔助不同電子設備的安裝和使用，目前在工業自動化控制等領域中，各類工業控制用機柜的使用量十分巨大。為了方便工業控制機柜的移動或者散熱，機柜的底部有時會設計滾輪或者支腳從底部為機柜提供支撐。使得機柜的底面與地面之間留有空隙，長時間機柜的底面會粘有灰塵，因此需要一種清潔裝置。

2、在中國專利cn218223706u中公開的一種可調節的工業設備表面清潔裝置，包括內凹式的活動架，所述活動架的內部設置有兩個清潔機構，所述清潔機構包括活動板，所述活動板頂部的兩側均固定連接有側向板，兩個側向板之間設置有可轉動的清潔輥，所述活動架的一側固定連接有向上彎曲的控制桿。

3、該清潔裝置在使用時，通過手動操作控制桿帶動活動架和位于活動架內部的清潔輥移動，使得活動架和清潔輥移動到機柜的底部，然后操作控制拉環，使清潔輥可以貼合在機柜下表面滾動，對機柜下表面進行清潔。而控制桿的長度為固定的，使得清潔輥伸出至機柜底面的深度為固定的，清潔輥僅能清潔伸出機柜底面的一部分，容易使清潔不夠徹底。

4、為解決上述問題，本實用新型提出了一種可調節的工業設備表面清潔裝置。

技術實現思路

1、為解決背景技術中存在的問題，本實用新型提出了一種可調節的工業設備表面清潔裝置。

2、為了實現上述目的，本實用新型采用的技術方案如下：包括底座，所述底座的內部通過彈簧滑動安裝有安裝板，安裝板的頂部間隔轉動安裝有多個清潔輥，所述底座的一側設置有l形的扶桿；

3、所述扶桿的內部設置有驅動組件，驅動組件驅動底座在扶桿的一側水平往復滑動，扶桿上設置有傳動組件，傳動組件與彈簧配合并驅動安裝板豎直上下移動。

4、進一步地，所述底座底部的四角處均固定安裝有萬向輪，所述扶桿遠離底座的一端固定連接有把手。

5、進一步地，所述驅動組件包括電機，扶桿靠近底座的一端開設有容納槽，電機固定連接于容納槽內且遠離底座的一端，電機的輸出端固定連接有絲桿；

6、所述底座的一側固定連接有套筒，套筒螺紋套設在絲桿上，套筒滑動連接于容納槽的內部。

7、進一步地，所述套筒的外表面固定連接有兩個相對稱的定位條，容納槽的內壁上開設有兩個定位槽，定位條滑動設置在對應的定位槽內。

8、進一步地，所述底座底面的中部開設有通孔，底座靠近扶桿一側的底端開設有滑槽，滑槽與通孔連通；

9、所述底座內腔中底面的四角處均固定連接有彈簧，彈簧的頂端固定連接于安裝板的底面。

10、進一步地，所述傳動組件包括推板和移動板，移動板固定連接于安裝板的底部，推板的一端固定連接于扶桿靠近底座的一端，推板滑動貫穿滑槽，推板滑動設置在移動板的底部；

11、所述推板遠離底座一端的頂面固定連接有凸起，凸起的一端設置有第一斜面，移動板的一端設置有第二斜面，第一斜面和第二斜面相適配，第一斜面和第二斜面滑動配合。

12、與現有技術相比，本實用新型具有以下有益效果：

13、1.該可調節的工業設備表面清潔裝置設置有套筒，套筒螺紋套設在絲桿上，在使用底座上的清潔輥對機柜的底面進行清潔時，啟動電機使絲桿轉動，絲桿的一端在套筒的內部轉動，會推動套筒向遠離扶桿的一側移動，進而推動底座向機柜的底面移動，改變底座的伸出長度，使清潔輥向機柜的底面移動，能夠對機柜底面的不同處進行清理，使清潔更加徹底。

14、2.該可調節的工業設備表面清潔裝置設置有推板和移動板，當底座向遠離扶桿的一側移動時，會帶動移動板在推板的頂部滑動，移動板上的第二斜面逐漸與凸起上的第一斜面接觸，進而凸起會逐漸向上推動移動板，使安裝板向上移動，使清潔輥與機柜的底面抵接，便于后續清理。

技術特征：

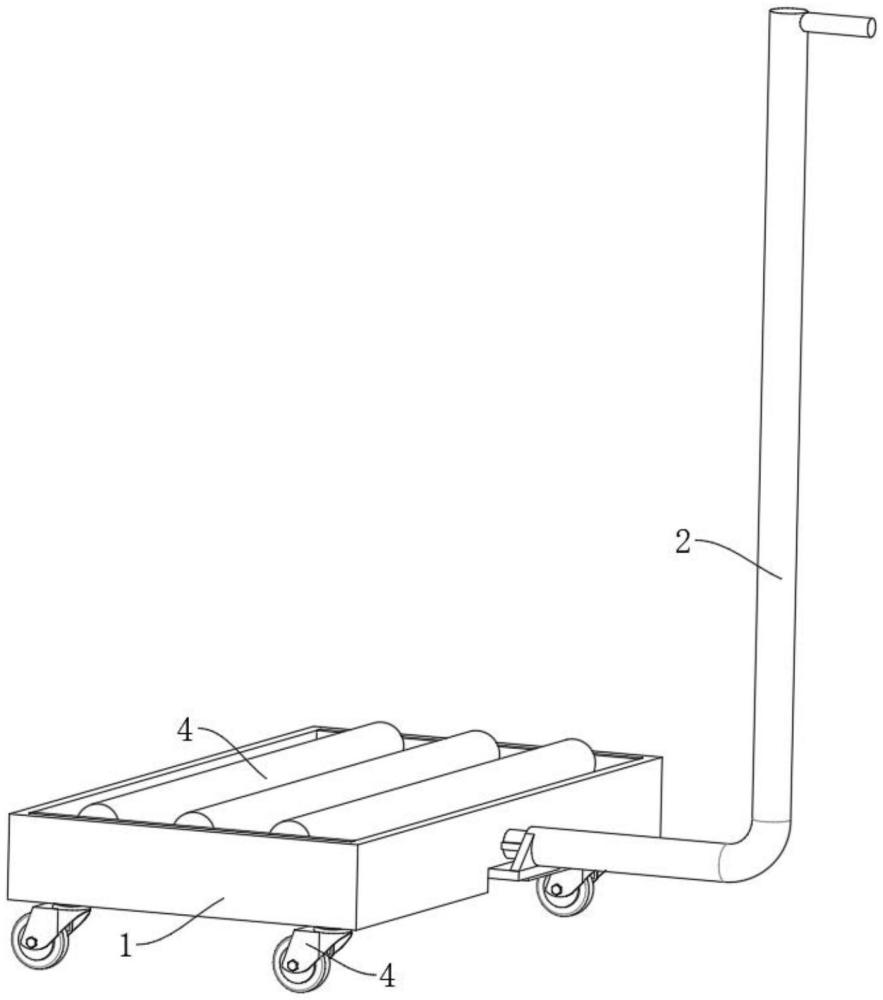

1.一種可調節的工業設備表面清潔裝置，其特征在于，包括底座(1)，所述底座(1)的內部通過彈簧(6)滑動安裝有安裝板(12)，安裝板(12)的頂部間隔轉動安裝有多個清潔輥(3)，所述底座(1)的一側設置有l形的扶桿(2)；

2.根據權利要求1所述的一種可調節的工業設備表面清潔裝置，其特征在于：所述底座(1)底部的四角處均固定安裝有萬向輪(4)，所述扶桿(2)遠離底座(1)的一端固定連接有把手。

3.根據權利要求1所述的一種可調節的工業設備表面清潔裝置，其特征在于：所述驅動組件包括電機(7)，扶桿(2)靠近底座(1)的一端開設有容納槽，電機(7)固定連接于容納槽內且遠離底座(1)的一端，電機(7)的輸出端固定連接有絲桿(8)；

4.根據權利要求3所述的一種可調節的工業設備表面清潔裝置，其特征在于：所述套筒(10)的外表面固定連接有兩個相對稱的定位條，容納槽的內壁上開設有兩個定位槽，定位條滑動設置在對應的定位槽內。

5.根據權利要求1所述的一種可調節的工業設備表面清潔裝置，其特征在于：所述底座(1)底面的中部開設有通孔(5)，底座(1)靠近扶桿(2)一側的底端開設有滑槽(13)，滑槽(13)與通孔(5)連通；

6.根據權利要求5所述的一種可調節的工業設備表面清潔裝置，其特征在于：所述傳動組件包括推板(9)和移動板(11)，移動板(11)固定連接于安裝板(12)的底部，推板(9)的一端固定連接于扶桿(2)靠近底座(1)的一端，推板(9)滑動貫穿滑槽(13)，推板(9)滑動設置在移動板(11)的底部；

技術總結
本技術屬于清潔裝置技術領域，涉及一種可調節的工業設備表面清潔裝置，包括底座，所述底座的內部通過彈簧滑動安裝有安裝板，安裝板的頂部間隔轉動安裝有多個清潔輥，所述底座的一側設置有L形的扶桿，所述扶桿的內部設置有驅動組件，驅動組件驅動底座在扶桿的一側水平往復滑動，扶桿上設置有傳動組件，傳動組件與彈簧配合并驅動安裝板豎直上下移動。本技術的優點在于：對機柜的底面進行清潔時，啟動電機使絲桿轉動，絲桿的一端在套筒的內部轉動，會推動套筒向遠離扶桿的一側移動，進而推動底座向機柜的底面移動，改變底座的伸出長度，使清潔輥向機柜的底面移動，能夠對機柜底面的不同處進行清理，使清潔更加徹底。

技術研發人員：杜新民
受保護的技術使用者：昆明市京門工貿有限公司
技術研發日：20240607
技術公布日：2025/4/28
