本技術涉及廢舊輪胎回收設備，具體涉及一種廢舊輪胎鋼絲剝離裝置。

背景技術：

1、廢舊輪胎是指磨損至無法正常使用的輪胎，廢舊輪胎在磨損嚴重后通常會被回收再利用，由于輪胎內部設置有鋼絲，鋼絲與輪胎本身屬于不同的材質，因此為了方便后續回收通常會將鋼絲進行抽離，鋼絲抽離時使用的設備通常為輪胎碾絲機。

2、輪胎碾絲機一般設置有設備主體、兩個碾壓輥、液壓推桿(或電動推桿)、u型輪座等結構，在進行碾絲作業時，液壓推桿將u型輪座推出后，工作人員將廢舊輪胎放置于u型輪座的內部，u型輪座在液壓推桿的左右下復位，即帶著廢舊輪胎卡入兩個碾壓輥之間，通過轉動的碾壓輥對輪胎進行碾壓，以實現將輪胎和鋼絲分離的效果，輪胎碾絲機的結構類似于中國專利一種便于調節出料角度的口圈碾絲機cn220297599u所公開的碾絲機；

3、傳統碾絲機在使用時僅僅通過碾壓的方式將輪胎與鋼絲分離，分離后鋼絲表面仍然殘留部分輪胎殘留物，這部分殘留物需要工作人員在后續的工序中再次剔除，耗時耗力，故此提出一種廢舊輪胎鋼絲剝離裝置來解決上述所提出的問題。

技術實現思路

1、基于上述表述，本實用新型提供了一種廢舊輪胎鋼絲剝離裝置，以解決碾絲機剝離的鋼絲表面殘留較多輪胎殘留物的問題。

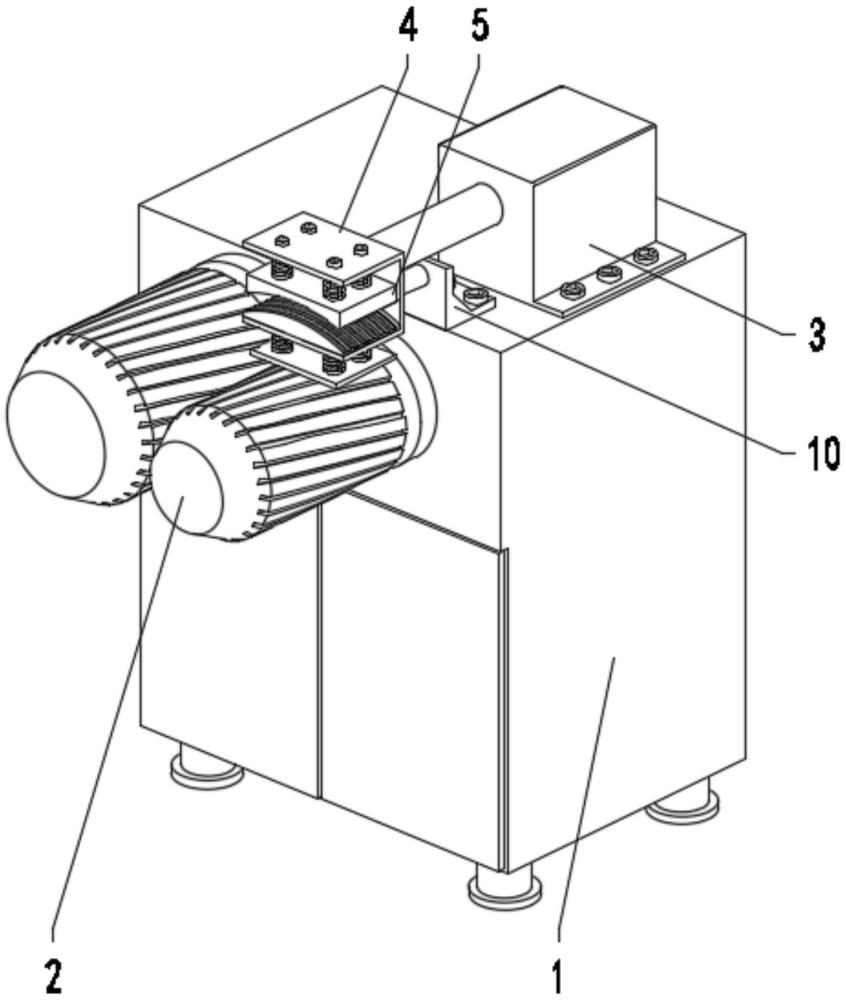

2、本實用新型解決上述技術問題的技術方案如下：一種廢舊輪胎鋼絲剝離裝置，包括：設備主體和碾壓輥，液壓推桿設置于所述設備主體的頂端，輪座設置于所述液壓推桿的輸出軸處，且包括活動架、頂塊、底塊、連接柱、支撐彈簧以及底板，所述頂塊通過連接柱和螺釘設置于所述活動架的內部，所述底板通過螺釘和連接柱與所述底塊相連接，所述底塊設置于所述活動架的內部，所述支撐彈簧分別設置于所述頂塊和底板的上表面，頂起座設置于所述設備主體的頂端，且包括頂柱。

3、在上述技術方案的基礎上，本實用新型還可以做如下改進。

4、進一步的，所述活動架包括c型架，所述c型架的上下表面均設置有引導豎孔。

5、進一步的，所述c型架靠近所述液壓推桿一側的表面設置有連通孔，所述c型架的下表面設置有開口，所述開口與所述連通孔相連通。

6、進一步的，所述頂塊包括塊體，所述塊體的上下兩表面分別設置有第一螺紋孔和弧形底面。

7、進一步的，所述底塊包括活動塊，所述活動塊的上下兩表面分別設置有弧形齒狀面和第二螺紋孔，所述活動塊靠近所述液壓推桿一側的轉角處設置有受力槽。

8、進一步的，所述連接柱包括柱體，所述柱體的兩端分別設置有螺紋柱和連接螺紋孔，所述螺紋柱均與所述第一螺紋孔和第二螺紋孔相適配。

9、進一步的，所述底塊的底端和頂塊的頂端均設置有連接柱，所述連接柱貫穿所述引導豎孔后與螺釘相互連接，下方所述連接柱與螺釘之間設置有底板，所述底板、頂塊分別與所述活動架之間設置有支撐彈簧。

10、進一步的，所述頂起座包括l底座，所述l底座通過螺釘設置于所述設備主體的上表面，所述l底座轉角處設置有加強筋，所述l底座遠離所述液壓推桿的一側設置有頂柱，所述頂柱的一端設置有球形表面，所述頂柱的直徑均不大于所述連通孔的內徑和受力槽的槽寬。

11、與現有技術相比，本申請的技術方案具有以下有益技術效果：

12、1、本實用新型通過設置底塊、支撐彈簧以及頂起座等部件，通過液壓推桿與活動架之間的配合關系，使得活動架帶動輪胎向著靠近液壓推桿的方向運動時，頂針伸入活動架的內部，并頂起底塊，進而使得底塊帶動廢舊輪胎與頂塊緊密貼合；

13、2、通過對頂塊、連接柱以及支撐彈簧的設置，使得頂塊在底塊向上推力的作用下與廢舊輪胎緊密貼合的過程中，頂塊受力向上運動擠壓支撐彈簧，此時支撐彈簧向下產生彈力，進而使得頂塊在彈力的作用下與廢舊輪胎和鋼絲緊密貼合，實現了對鋼絲表面進行刮除殘留物的效果。

技術特征：

1.一種廢舊輪胎鋼絲剝離裝置，其特征在于，包括：

2.根據權利要求1所述的廢舊輪胎鋼絲剝離裝置，其特征在于，所述活動架(4)包括c型架(41)，所述c型架(41)的上下表面均設置有引導豎孔(42)。

3.根據權利要求2所述的廢舊輪胎鋼絲剝離裝置，其特征在于，所述c型架(41)靠近所述液壓推桿(3)一側的表面設置有連通孔(44)，所述c型架(41)的下表面設置有開口(43)，所述開口(43)與所述連通孔(44)相連通。

4.根據權利要求3所述的廢舊輪胎鋼絲剝離裝置，其特征在于，所述頂塊(5)包括塊體(51)，所述塊體(51)的上下兩表面分別設置有第一螺紋孔(52)和弧形底面(53)。

5.根據權利要求4所述的廢舊輪胎鋼絲剝離裝置，其特征在于，所述底塊(6)包括活動塊(61)，所述活動塊(61)的上下兩表面分別設置有弧形齒狀面(62)和第二螺紋孔(63)，所述活動塊(61)靠近所述液壓推桿(3)一側的轉角處設置有受力槽(64)。

6.根據權利要求5所述的廢舊輪胎鋼絲剝離裝置，其特征在于，所述連接柱(7)包括柱體(71)，所述柱體(71)的兩端分別設置有螺紋柱(72)和連接螺紋孔(73)，所述螺紋柱(72)均與所述第一螺紋孔(52)和第二螺紋孔(63)相適配。

7.根據權利要求2所述的廢舊輪胎鋼絲剝離裝置，其特征在于，所述底塊(6)的底端和頂塊(5)的頂端均設置有連接柱(7)，所述連接柱(7)貫穿所述引導豎孔(42)后與螺釘相互連接，下方所述連接柱(7)與螺釘之間設置有底板(9)，所述底板(9)、頂塊(5)分別與所述活動架(4)之間設置有支撐彈簧(8)。

8.根據權利要求5所述的廢舊輪胎鋼絲剝離裝置，其特征在于，所述頂起座(10)包括l底座(101)，所述l底座(101)通過螺釘設置于所述設備主體(1)的上表面，所述l底座(101)轉角處設置有加強筋(102)，所述l底座(101)遠離所述液壓推桿(3)的一側設置有頂柱(103)，所述頂柱(103)的一端設置有球形表面(104)，所述頂柱(103)的直徑均不大于所述連通孔(44)的內徑和受力槽(64)的槽寬。

技術總結
本技術涉及一種廢舊輪胎鋼絲剝離裝置，包括：設備主體和碾壓輥；液壓推桿，其設置于所述設備主體的頂端；輪座，其設置于所述液壓推桿的輸出軸處，且包括活動架、頂塊、底塊、連接柱、支撐彈簧以及底板，其中，頂塊，其通過連接柱和螺釘設置于所述活動架的內部；底板，其通過螺釘和連接柱與所述底塊相連接；支撐彈簧，其分別設置于所述頂塊和底板的上表面；頂起座，其設置于所述設備主體的頂端。本技術通過對頂塊、連接柱以及支撐彈簧的設置，使得頂塊在底塊向上推力的作用下與廢舊輪胎緊密貼合的過程中，頂塊受力向上運動擠壓支撐彈簧，頂塊在彈力的作用下與廢舊輪胎和鋼絲緊密貼合，實現了對鋼絲表面進行刮除殘留物的效果。

技術研發人員：秦華
受保護的技術使用者：荊門市福華再生資源有限公司
技術研發日：20240612
技術公布日：2025/4/28
