本技術涉及多晶硅生產，特別是涉及一種硅料的清洗裝置。

背景技術：

1、多晶硅料是以硅為原料經一系列物理化學反應提純后達到一定純度的電子材料，是硅產品產業鏈中一個極為重要的中間產品，是制造硅拋光片、太陽能電池及高純硅制品的主要原料，是半導體、電子信息業、太陽能光伏電池業最基礎的功能性材料。

2、多晶硅料的清洗工藝是在反應釜中進行的。反應釜是在密閉空間內完成一系列物理化學反應工藝過程的壓力容器。現有技術中，反應釜中反應板的密封與抱氣裝置存在結構復雜、拆裝維護困難，制約抱氣效果等弊端。因此，存在待改進之處。

技術實現思路

1、鑒于以上所述現有技術的缺點，本實用新型的目的在于提供一種硅料的清洗裝置，用于解決現有技術反應釜中反應板的密封與抱氣裝置存在結構復雜、拆裝維護困難，制約抱氣效果的技術問題。

2、為實現上述目的及其他相關目的，本實用新型提供一種硅料的清洗裝置，包括：

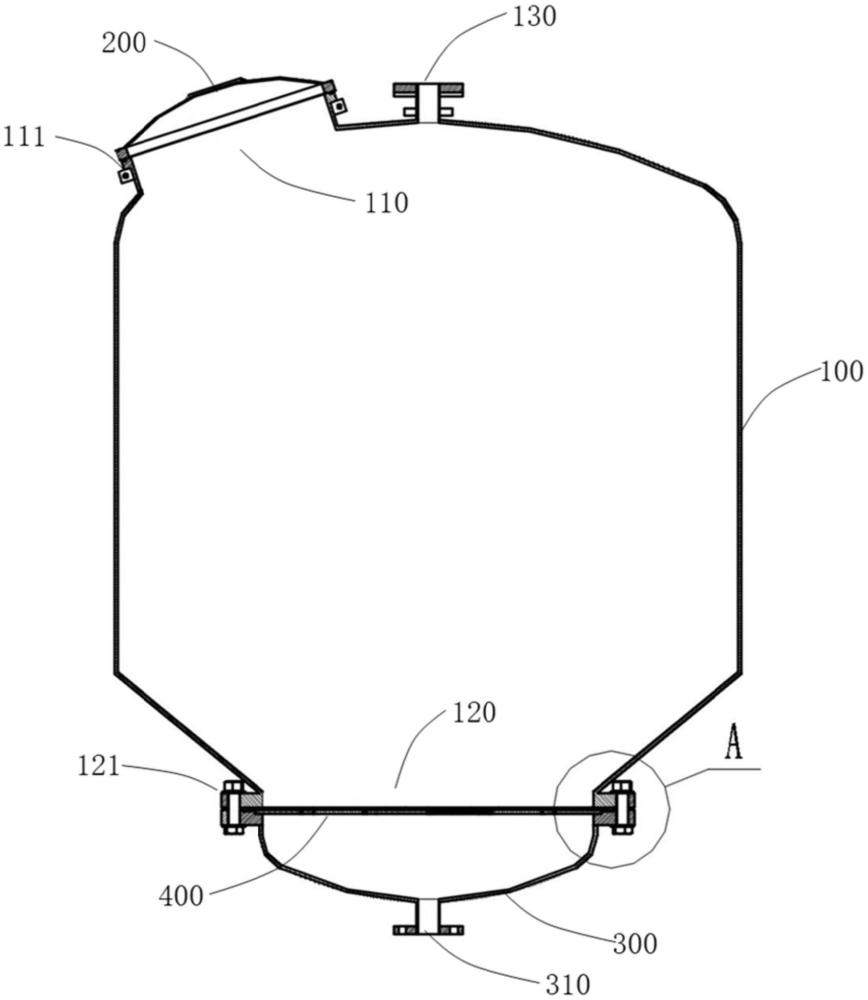

3、反應釜體，設置有投料口、進液管以及進氣口，所述投料口的外沿設有釜體投料法蘭，所述進氣口的外沿設有釜體下法蘭；

4、投料蓋，連接于所述釜體投料法蘭處；

5、進氣蓋，連接于所述釜體下法蘭處，所述進氣蓋上設置有進氣管；以及

6、反應板，位于所述進氣蓋和所述釜體下法蘭的連接處，以承載待清洗的多晶硅料；

7、其中，所述進液管位于所述反應釜體的頂部，所述投料口位于所述反應釜體的頂部側邊，所述進氣口位于所述反應釜體的底部。

8、在本實用新型的一個實施例中，所述進氣蓋上開設有固定槽，所述固定槽沿所述進氣蓋與所述釜體下法蘭的接觸面的輪廓開設。

9、在本實用新型的一個實施例中，所述進氣蓋上開設有密封槽，所述密封槽沿所述進氣蓋與所述釜體下法蘭的接觸面的輪廓開設，所述密封槽位于所述固定槽的徑向外側。

10、在本實用新型的一個實施例中，所述硅料的清洗裝置還包括濾網，所述濾網連接于所述進氣蓋上，所述濾網附著于所述反應板與所述多晶硅料接觸的一側。

11、在本實用新型的一個實施例中，所述濾網的周圈設置有濾網卡條，所述濾網卡條卡接于所述固定槽內。

12、在本實用新型的一個實施例中，所述硅料的清洗裝置還包括密封件，所述密封件位于所述釜體下法蘭和所述進氣蓋的連接處，所述密封件沿所述釜體下法蘭的輪廓布設。

13、在本實用新型的一個實施例中，所述密封件包括密封頭部和密封尾部，所述密封頭部連接于所述密封尾部的一側，所述密封頭部卡接于所述密封槽內。

14、在本實用新型的一個實施例中，所述反應板上貫穿開設有多個通氣孔，多個所述通氣孔均勻分布于所述反應板的表面。

15、在本實用新型的一個實施例中，所述反應板上設置有多個凸起，所述凸起位于所述反應板與所述多晶硅料接觸的一側，相鄰所述凸起之間的間距小于所述多晶硅料的幾何尺寸。

16、在本實用新型的一個實施例中，所述硅料的清洗裝置還包括多個連接件，多個所述連接件沿所述進氣蓋和所述釜體下法蘭的周向均勻設置。

17、如上所述，本實用新型的一種硅料的清洗裝置，具有以下有益效果：本實用新型具有結構簡單、拆裝方便，清洗效果好等優點，通過改變密封件結構，將現有技術中的雙層密封改為單層密封，降低了結構的復雜性，同時，本實用新型還在反應板上設置了凸起，使氣流能從底部進入帶動硅料翻涌清洗，增強了抱氣效果，進而提升了清洗效果。

技術特征：

1.一種硅料的清洗裝置，其特征在于，包括：

2.根據權利要求1所述的硅料的清洗裝置，其特征在于，所述進氣蓋上開設有固定槽，所述固定槽沿所述進氣蓋與所述釜體下法蘭的接觸面的輪廓開設。

3.根據權利要求2所述的硅料的清洗裝置，其特征在于，所述進氣蓋上開設有密封槽，所述密封槽沿所述進氣蓋與所述釜體下法蘭的接觸面的輪廓開設，所述密封槽位于所述固定槽的徑向外側。

4.根據權利要求2所述的硅料的清洗裝置，其特征在于，所述濾網的周圈設置有濾網卡條，所述濾網卡條卡接于所述固定槽內。

5.根據權利要求3所述的硅料的清洗裝置，其特征在于，所述硅料的清洗裝置還包括密封件，所述密封件位于所述釜體下法蘭和所述進氣蓋的連接處，所述密封件沿所述釜體下法蘭的輪廓布設。

6.根據權利要求5所述的硅料的清洗裝置，其特征在于，所述密封件包括密封頭部和密封尾部，所述密封頭部連接于所述密封尾部的一側，所述密封頭部卡接于所述密封槽內。

7.根據權利要求1所述的硅料的清洗裝置，其特征在于，所述反應板上貫穿開設有多個通氣孔，多個所述通氣孔均勻分布于所述反應板的表面。

8.根據權利要求1所述的硅料的清洗裝置，其特征在于，所述硅料的清洗裝置還包括多個連接件，多個所述連接件沿所述進氣蓋和所述釜體下法蘭的周向均勻設置。

技術總結
本技術涉及多晶硅生產技術領域，特別是涉及一種硅料的清洗裝置，包括：反應釜體，設置有投料口、進液管以及進氣口，所述投料口的外沿設有釜體投料法蘭，所述進氣口的外沿設有釜體下法蘭；投料蓋，連接于所述釜體投料法蘭處；進氣蓋，連接于所述釜體下法蘭處，所述進氣蓋上設置有進氣管；以及反應板，位于所述進氣蓋和所述釜體下法蘭的連接處，以承載待清洗的多晶硅料；其中，所述進液管位于所述反應釜體的頂部，所述投料口位于所述反應釜體的頂部側邊，所述進氣口位于所述反應釜體的底部。本技術具有結構簡單、拆裝方便，增強了裝置的抱氣效果，提升了多晶硅料的清洗效果。

技術研發人員：夏金星,何家壅,杜農濤,張建功
受保護的技術使用者：吉利硅谷（谷城）科技有限公司
技術研發日：20240612
技術公布日：2025/4/28
