本技術涉及熱鍍鋅加工，具體為一種熱鍍鋅加工用除油裝置。

背景技術：

1、熱鍍鋅即在金屬物體上鍍上一層鋅，用于防止金屬物銹蝕老化，對于金屬物能夠產生保護的作用，在加工的過程中，鋅膜外壁會黏附一層油漬，在加工完成之后會將其清理掉，操作人員利用毛刷或者是抹布可以很輕易的油污擦掉，但是對于管類物體來說，操作人員手部或難以進入到管體內部，或觸及不到管體深處位置，因此整體的清潔效果會比較差，而且非常的消耗人力。

2、在中國實用新型專利申請公開說明書cn217775047u中公開一種熱鍍鋅加工用除油裝置，所述熱鍍鋅加工用除油裝置包括水槽，還包括：定位組件，位于水槽內部且轉動于水槽內側壁；清潔組件，滑動于水槽內部，且所述定位組件可控式穿插于清潔組件內部并與之形成螺紋連接。本實用新型提供的熱鍍鋅加工用除油裝置中，由機械設備代替人工清洗，能夠使清洗過程更加的快捷高效，同時清潔組件能夠直接延伸至管體內部并保持轉動狀態，因此能夠直接洗刷掉管體內部的油漬，使其更加的干凈整潔，但是該裝置固定不同口徑的管體不夠方便，通用性較差，為此我們提出了一種熱鍍鋅加工用除油裝置。

技術實現思路

1、本實用新型的目的在于提供一種熱鍍鋅加工用除油裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種熱鍍鋅加工用除油裝置，包括主體機構、清潔機構和輔助機構，所述清潔機構固定設置在主體機構上，所述輔助機構固定設置在主體機構上，所述主體機構包括清洗箱、清洗槽、排污口、第一固定架、第二固定架、螺紋管、螺紋桿、第一支撐腿和第二支撐腿，所述清洗槽開設在清洗箱的內部，所述排污口開設在清洗箱的一側，所述第一固定架固定設置在清洗槽的內壁上，所述螺紋管貫穿清洗箱的一側，所述螺紋桿活動設置在螺紋管的內部，所述第二固定架固定設置在螺紋桿的一端，所述第一支撐腿固定設置在清洗箱的底部，所述第二支撐腿固定設置在清洗箱的底部，所述第二支撐腿的高度高于第一支撐腿。

4、優選的，所述清潔機構包括活動樁、滾珠絲桿、第一電機、活動塊、第二電機和清潔滾筒，所述活動樁固定設置在清洗箱的頂部。

5、通過上述方案，通過設置活動樁使得滾珠絲桿能夠安裝在活動樁的內部。

6、優選的，所述滾珠絲桿活動設置在活動樁的內部，所述第一電機固定設置在活動樁的一側。

7、通過上述方案，通過設置第一電機使得滾珠絲桿能夠進行轉動。

8、優選的，所述滾珠絲桿的一端固定設置在第一電機的輸出端，所述活動塊活動設置在滾珠絲桿上，所述第二電機固定設置在活動塊的底部，所述清潔滾筒固定設置在第二電機的輸出端。

9、通過上述方案，通過設置清潔滾筒，使得能夠?qū)A柱形鍍鋅管道內壁進行清潔。

10、優選的，所述輔助機構包括儲液箱、注液口、輸液管、水泵和噴頭，所述儲液箱固定設置在清洗箱的頂部。

11、通過上述方案，通過設置儲液箱用來儲存清潔液。

12、優選的，所述注液口開設在儲液箱的頂部，所述輸液管的一端固定設置在儲液箱上。

13、通過上述方案，通過設置注液口方便注入清潔液。

14、優選的，所述輸液管的另一端固定設置在水泵上，所述噴頭固定設置在水泵的一側。

15、通過上述方案，通過設置噴頭使得清潔液能夠從噴頭內噴出。

16、與現有技術相比，本實用新型的有益效果是：

17、1.該一種熱鍍鋅加工用除油裝置，在使用前首先將需要除油的鍍鋅管道放置在清洗槽內部的第一固定架上，然后轉動螺紋桿使得第二固定架對需要清潔的鍍鋅管道進行夾持，以上設計使得不同口徑的管道能夠被夾持住，提高了裝置的通用性。

18、2.該一種熱鍍鋅加工用除油裝置，在使用時，水泵將儲液箱內部的清洗液吸出通過噴頭噴到鍍鋅管中，通過第二電機運轉帶動清潔滾筒旋轉，通過第一電機運轉帶動滾轉絲桿旋轉從而讓活動塊進行滑動，進一步地使得清潔滾筒進行線性移動，以上設計使得圓形鍍鋅管道內部的油能夠被除去，相比較傳統人工手動清潔，省時省力。

技術特征：

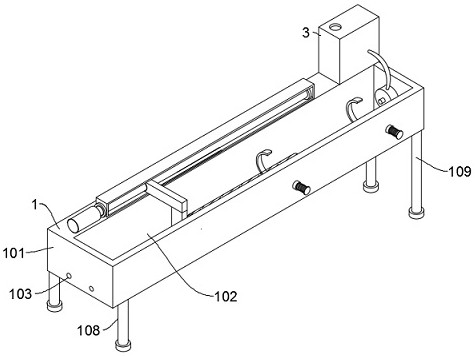

1.一種熱鍍鋅加工用除油裝置，包括主體機構（1）、清潔機構（2）和輔助機構（3），其特征在于：所述清潔機構（2）固定設置在主體機構（1）上，所述輔助機構（3）固定設置在主體機構（1）上，所述主體機構（1）包括清洗箱（101）、清洗槽（102）、排污口（103）、第一固定架（104）、第二固定架（105）、螺紋管（106）、螺紋桿（107）、第一支撐腿（108）和第二支撐腿（109），所述清洗槽（102）開設在清洗箱（101）的內部，所述排污口（103）開設在清洗箱（101）的一側，所述第一固定架（104）固定設置在清洗槽（102）的內壁上，所述螺紋管（106）貫穿清洗箱（101）的一側，所述螺紋桿（107）活動設置在螺紋管（106）的內部，所述第二固定架（105）固定設置在螺紋桿（107）的一端，所述第一支撐腿（108）固定設置在清洗箱（101）的底部，所述第二支撐腿（109）固定設置在清洗箱（101）的底部，所述第二支撐腿（109）的高度高于第一支撐腿（108）。

2.根據權利要求1所述的一種熱鍍鋅加工用除油裝置，其特征在于：所述清潔機構（2）包括活動樁（201）、滾珠絲桿（202）、第一電機（203）、活動塊（204）、第二電機（205）和清潔滾筒（206），所述活動樁（201）固定設置在清洗箱（101）的頂部。

3.根據權利要求2所述的一種熱鍍鋅加工用除油裝置，其特征在于：所述滾珠絲桿（202）活動設置在活動樁（201）的內部，所述第一電機（203）固定設置在活動樁（201）的一側。

4.根據權利要求2所述的一種熱鍍鋅加工用除油裝置，其特征在于：所述滾珠絲桿（202）的一端固定設置在第一電機（203）的輸出端，所述活動塊（204）活動設置在滾珠絲桿（202）上，所述第二電機（205）固定設置在活動塊（204）的底部，所述清潔滾筒（206）固定設置在第二電機（205）的輸出端。

5.根據權利要求1所述的一種熱鍍鋅加工用除油裝置，其特征在于：所述輔助機構（3）包括儲液箱（301）、注液口（302）、輸液管（303）、水泵（304）和噴頭（305），所述儲液箱（301）固定設置在清洗箱（101）的頂部。

6.根據權利要求5所述的一種熱鍍鋅加工用除油裝置，其特征在于：所述注液口（302）開設在儲液箱（301）的頂部，所述輸液管（303）的一端固定設置在儲液箱（301）上。

7.根據權利要求5所述的一種熱鍍鋅加工用除油裝置，其特征在于：所述輸液管（303）的另一端固定設置在水泵（304）上，所述噴頭（305）固定設置在水泵（304）的一側。

技術總結
本技術涉及熱鍍鋅加工技術領域，具體為一種熱鍍鋅加工用除油裝置，包括主體機構、清潔機構和輔助機構，所述清潔機構固定設置在主體機構上，所述輔助機構固定設置在主體機構上，所述主體機構包括清洗箱、清洗槽、排污口、第一固定架、第二固定架、螺紋管、螺紋桿、第一支撐腿和第二支撐腿，所述清洗槽開設在清洗箱的內部，所述排污口開設在清洗箱的一側。該一種熱鍍鋅加工用除油裝置，在使用前首先將需要除油的鍍鋅管道放置在清洗槽內部的第一固定架上，然后轉動螺紋桿使得第二固定架對需要清潔的鍍鋅管道進行夾持，以上設計使得不同口徑的管道能夠被夾持住，提高了裝置的通用性。

技術研發人員：茆康,吳義山,姚道昌,高靜
受保護的技術使用者：安徽匯源鍍鋅有限公司
技術研發日：20240614
技術公布日：2025/4/28
