本技術涉及管道清潔設備領域，尤其涉及一種煙氣管道刷掃維護設備。

背景技術：

1、余熱蒸汽發生設備通常會用到熱煙氣，在煙氣凈化后，其內部仍不可避免的含有粉塵，非常容易附著到管體內壁，附著的灰層逐漸加厚會直接影響管道通量，長期附著還容易造成灰塵板結的情況。

2、針對管體內腔存灰的解決方案一般是利用吹灰器避免管道積灰，但是由于煙氣較熱，吹灰器覆蓋面積有限等客觀情況，管道仍然需要定期清理。現有技術中的管道清灰工作開展較為困難，一般是利用手動工具進行人工除灰，對于彎頭部分、管道深處常有無法清理到位的情況，徹底清理還涉及拆分維護作業，流程即為繁瑣。針對以上情況，目前還缺少具體的解決方案。

技術實現思路

1、本實用新型的目的在于，克服現有技術不足之處，提供一種能夠以中空軟軸為刷毛支撐，以旋轉動力連接刷毛部分并以高壓氣輔助配合軟軸部分旋轉，刷掃管道內壁的一種煙氣管道刷掃維護設備。

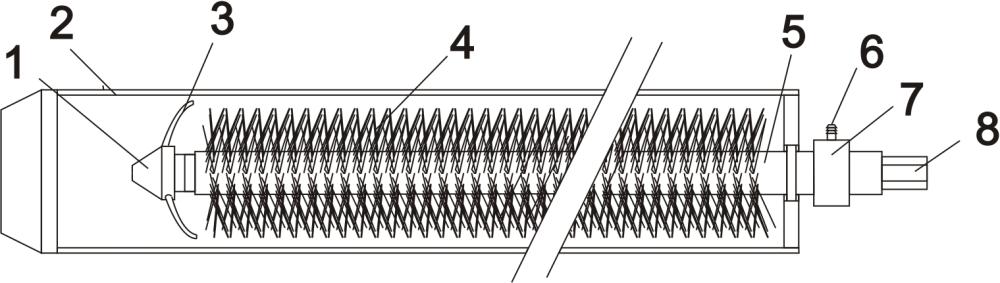

2、設備包括軟軸，所述的軟軸為中空軟軸；

3、所述的軟軸前端頭轉動設置有旋轉殼套，所述的旋轉殼套上設置有多根氣管，所述的氣管排氣口方向向后，且所述的旋轉殼套、軟軸與氣管的內腔連通；

4、所述的軟軸上設置陣列設置有刷毛；

5、所述的軟軸后部轉動設置有氣密環，所述氣密環與軟軸之間設置有機械密封，且所述的氣密環上設置有快速接頭；

6、所述的軟軸后端設置有旋轉基座；

7、在所述的軟軸外面還轉動設置有接駁套，所述的接駁套為波紋管或管套管結構。所述的接駁套用于約束軟軸轉動方向。

8、以此實現的效果是，折疊接駁套，使軟軸部分外漏一段，旋轉基座動力連接旋轉設備，將旋轉殼套部分與軟軸前部塞入待清理管道，并通過由后向前遞進的方式將軟軸部分塞入管道內，將接駁套管口利用喉箍連接待清理管道；快速接頭接壓氣，并優先通入壓氣，開動旋轉設備，在旋轉設備與旋轉軟軸的作用下，設備持續向管道內鉆入，并輔助推動旋轉動力設備跟隨軟軸前遞，接駁套持續收納，軟軸持續遞進，刷毛完成管道內壁刷掃。回退時降低旋轉設備功率或直接停轉，人工拉拔回退即可。

9、本實用新型的有益效果是：本實用新型解決了現有技術中管體內腔存灰清理困難的問題，實現了管道內部刷掃維護，保障管道通量。尤其設備以旋轉動力配合壓力向后引導認領，設備遞進過程中能過少量彎頭，極大的降低了維護工作量。且設備使用方便，造價低，極具推廣價值。

技術特征：

1.一種煙氣管道刷掃維護設備，包括軟軸，所述的軟軸為中空軟軸，其特征在于：所述的軟軸前端頭轉動設置有旋轉殼套，所述的旋轉殼套上設置有多根氣管，所述的氣管排氣口方向向后，且所述的旋轉殼套、軟軸與氣管的內腔連通；

2.根據權利要求1所述的一種煙氣管道刷掃維護設備，其特征在于，所述的氣管為彎管形式，氣管不少于三根，均勻陣列設置在旋轉殼套外壁。

3.根據權利要求1所述的一種煙氣管道刷掃維護設備，其特征在于，所述的旋轉殼套端頭為圓臺形式，其后部設置有圓筒形式的裝配部，所述的氣管設置在裝配部上。

4.根據權利要求1所述的一種煙氣管道刷掃維護設備，其特征在于，所述的軟軸包括內套與外殼，所述的內套為軟管形式，所述的外殼為金屬軟管。

5.根據權利要求1所述的一種煙氣管道刷掃維護設備，其特征在于，所述的旋轉基座為六棱柱或三棱柱形式。

技術總結
一種煙氣管道刷掃維護設備，包括軟軸，軟軸上設置陣列設置有刷毛，所述的軟軸前端頭轉動設置有旋轉殼套，所述的旋轉殼套上設置有多根氣管，所述的氣管排氣口方向向后；所述的軟軸后部轉動設置有氣密環，所述氣密環與軟軸之間設置有機械密封，且所述的氣密環上設置有快速接頭；所述的軟軸后端設置有旋轉基座；在所述的軟軸外面還轉動設置有接駁套。本技術解決了現有技術中管體內腔存灰清理困難的問題，實現了管道內部刷掃維護，保障管道通量。尤其設備以旋轉動力配合壓力向后引導認領，設備遞進過程中能過少量彎頭，極大的降低了維護工作量。且設備使用方便，造價低，極具推廣價值。

技術研發人員：張晧冉,邵峰,唐炳印,喬慶衡
受保護的技術使用者：濟寧華德環保能源科技有限責任公司
技術研發日：20240508
技術公布日：2025/4/28
