本技術涉及凈水，具體涉及一種基于分子篩濾芯的凈水裝置，用于快速去除重金屬。

背景技術：

1、隨著工業化和城市化的快速發展，水資源的污染問題日益嚴重。其中，重金屬污染物是一種常見的水質污染問題，對人體健康造成嚴重威脅。目前，凈水器中最常見的去除重金屬的方法為采用ro反滲透膜。ro反滲透膜具有非常小的孔徑，只有水分子能夠通過，而重金屬離子等大分子無法通過。因此，逆滲透膜可以將水中的重金屬污染物完全去除，提供純凈的飲用水。但是，ro反滲透膜在去除重金屬時，會同時去除水中對人體有益的微量元素，因此，亟需開發一種既能高效去除水中重金屬又能保持微量元素的一種過濾裝置。

2、為了平衡水的礦物質，現有技術cn201520753909.4通過在濾芯中增加礦物質活化體來實現補充礦物質的功能，但該方法成本較高且微量元素的含量不好把控。

技術實現思路

1、為解決現有的凈水裝置不能同時實現去除水中有害重金屬和保留水中有益微量元素的技術問題，本實用新型提供一種基于分子篩濾芯的凈水裝置，該裝置簡單高效，可以充分利用分子篩的吸附特性去除水中的重金屬，同時保留水中有益的微量元素。

2、本實用新型的技術方案如下：

3、一種基于分子篩濾芯的凈水裝置，包括可拆卸的上蓋、殼體和濾芯，殼體內部設置有空腔，上蓋上設置有進水孔和排水孔，濾芯包括可拆卸的吸附單元和可拆卸的過濾單元，吸附單元一端與排水孔相連，另一端與過濾單元相連，吸附單元中負載有填料，填料中含有分子篩。

4、優選的，上蓋與殼體之間通過螺紋密封連接，便于打開上蓋與殼體，檢查和清洗凈水裝置。

5、優選的，吸附單元與排水孔之間的連接方式為螺紋密封連接，便于拆卸、更換。

6、優選的，吸附單元與過濾單元之間的連接方式為螺紋密封或卡扣連接，便于拆卸、更換。

7、優選的，所述填料中含有分子篩與活性炭的混合物，可以進一步降低成本。分子篩為天然分子篩或合成分子篩，合成分子篩為硅鋁基類、磷酸鹽類和鈦硅類中的一種或幾種。

8、優選的，過濾單元的濾材為膜材料，膜材料為中空纖維外壓式結構。

9、膜材質為共混物，為聚偏氟乙烯、聚甲基丙烯酸甲酯、聚砜、聚醚砜、聚酰胺、聚酰亞胺、聚丙烯酰胺、聚乙烯醇、殼聚糖、醋酸纖維素、熱塑性橡膠、聚氨酯、聚乙烯、聚丙烯和聚四氟乙烯中的至少兩種。過濾單元可以有效對水體中的顆粒物、泥沙、細菌、病毒、膠體、大分子有機物等污染物進行高度過濾。

10、本實用新型的有益效果：

11、通過該裝置，可以通過分子篩表面的活性基團與水中的重金屬離子形成離子鍵或共價鍵，在分子篩表面吸附重金屬離子，實現去除重金屬的目的。同時，由于分子篩對鈣鎂鋅等礦物質離子沒有吸附能力，因此水中有益的鈣鎂鋅等礦物質離子可以得到保留。且具有可拆卸和反沖洗功能，裝置簡單高效，效果好。

12、本裝置中的濾芯為可拆卸結構，一方面分子篩可以多次重復使用，降低使用成本；另一方面可以靈活根據原水水質匹配相應的凈水單元，更具有靈活性。

技術特征：

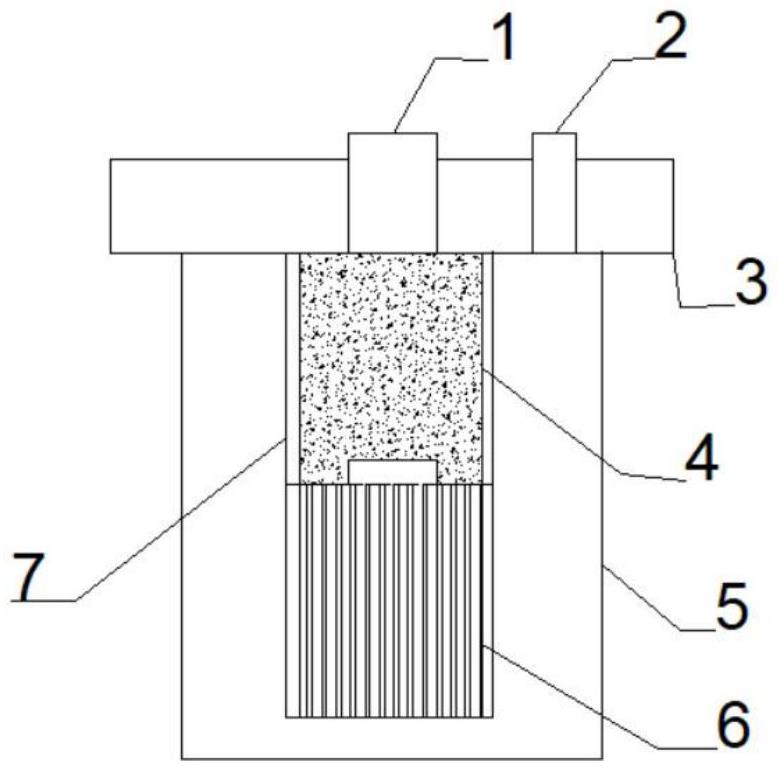

1.一種基于分子篩濾芯的凈水裝置，其特征在于：包括可拆卸的上蓋（3）、殼體（5）和濾芯（7），所述殼體（5）內部設置有空腔，所述上蓋（3）上設置有進水孔（2）和排水孔（1），所述濾芯（7）包括可拆卸的吸附單元（4）和可拆卸的過濾單元（6），所述吸附單元（4）一端與排水孔（1）相連，另一端與所述過濾單元（6）相連，所述吸附單元中負載有填料。

2.根據權利要求1所述的凈水裝置，其特征在于，所述上蓋（3）與所述殼體（5）之間通過螺紋密封連接。

3.根據權利要求1或2所述的凈水裝置，其特征在于，所述吸附單元（4）與所述排水孔（1）之間的連接方式為螺紋密封連接。

4.根據權利要求1或2所述的凈水裝置，其特征在于，所述吸附單元（4）與所述過濾單元（6）之間的連接方式為螺紋密封或卡扣連接。

5.根據權利要求1所述的凈水裝置，其特征在于，所述過濾單元（6）為的濾材為膜材料，膜材料為中空纖維外壓式結構。

技術總結
本技術提供一種基于分子篩濾芯的凈水裝置，包括可拆卸的上蓋、殼體和濾芯，上蓋上設置有進水孔和排水孔，濾芯包括可拆卸的吸附單元和可拆卸的過濾單元，吸附單元一端與排水孔相連，另一端與過濾單元相連，吸附單元中負載有填料，填料包含有分子篩；過濾單元的濾材為膜材料且為中空纖維外壓式結構。本技術除了可以在去除水中重金屬的同時保留水中有益的微量元素，且具有可拆卸和反沖洗功能，裝置簡單高效，效果好。

技術研發人員：劉春燕,徐煜
受保護的技術使用者：榆林大工精細化工技術研究院
技術研發日：20240624
技術公布日：2025/4/28
