本技術屬于海洋石油工程領域，尤其涉及一種深水單回路混輸海管清管的氣液體處理控制系統。

背景技術：

1、深水海底管道因腐蝕、流動保障及管理規定等要求，需要定期進行清管作業。清管作業時，海管內滯留的液體被清管球全部推出，將會在海管內產生長距離液體段，使平臺處理設施長時間斷氣。

2、清管球進行清管作業，平臺處理設施長時間斷氣，對平臺液體處理系統沖擊嚴重，平臺液體處理設施能力小，導致水下生產系統氣相憋壓嚴重，清管到達平臺后，氣相瞬間釋放，對段塞流捕集氣及下游氣相處理設施產生很大沖擊。

3、因此，亟需設計一種深水單回路混輸海管清管的氣液體處理控制系統，解決以上提到的深水單回路混輸海管清管的問題。

技術實現思路

1、為解決背景技術中提及的平臺處理設施長時間斷氣，對平臺液體處理系統沖擊嚴重，氣相瞬間釋放，對段塞流捕集氣及下游氣相處理設施產生很大沖擊的技術問題，提供一種深水單回路混輸海管清管的氣液體處理控制系統，以解決深水單回路混輸海管清管的問題。

2、為實現上述目的，本實用新型的深水單回路混輸海管清管的氣液體處理控制系統的具體技術方案如下：

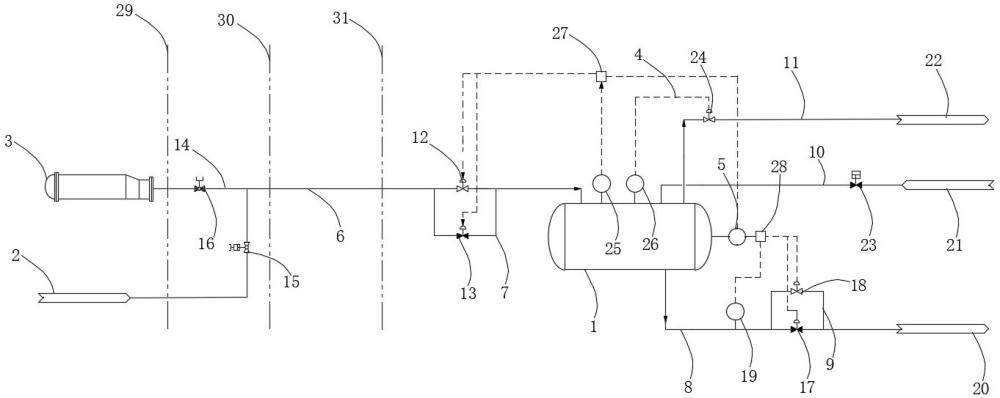

3、一種深水單回路混輸海管清管的氣液體處理控制系統，包括氣體處理回路、液體處理回路和補氣回路，氣體處理回路、液體處理回路和補氣回路均連接在段塞流捕集器上，段塞流捕集器上連接有混輸海管，混輸海管遠離段塞流捕集器一端分別與水下井口和發球筒連接，發球筒內清管球沿混輸海管運動，段塞流捕集器上設有壓力變送器和液位變送器，壓力變送器和液位變送器均與遞進式控制器連接。

4、進一步，混輸海管包括第一管道和第二管道，第二管道并聯在第一管道上，第一管道上設有第一進口調節閥，第二管道上設有第二進口調節閥。

5、進一步，第一管道連接在段塞流捕集器上，第一管道遠離段塞流捕集器一端連接在水下井口上，發球筒通過深水管匯連接在第一管道上，第一管道上設有第一隔離閥，深水管匯上設有第二隔離閥。

6、進一步，液體處理回路包括第三管道和第四管道，第四管道并聯在第三管道上，第三管道上設有第一液體出口調節閥和流量變送器，第四管道上設有第二液體出口調節閥。

7、進一步，第三管道連接在段塞流捕集器上，第三管道遠離段塞流捕集器一端連接在去液體處理器上。

8、進一步，段塞流捕集器通過第五管道與干氣管線連接，形成補氣回路，第五管道上設有補氣調節閥。

9、進一步，段塞流捕集器通過第六管道連接在去氣體處理器上，形成氣體處理回路，第六管道上設有氣體出口調節閥。

10、進一步，壓力變送器包括第一壓力變送器和第二壓力變送器，第一壓力變送器和第二壓力變送器均設置在段塞流捕集器上，第二壓力變送器與氣體出口調節閥直接控制連接。

11、進一步，遞進式控制器包括第一遞進式控制器，第一遞進式控制器分別與第一進口調節閥、第二進口調節閥、第一壓力變送器和液位變送器連接。

12、進一步，遞進式控制器還包括第二遞進式控制器，第二遞進式控制器分別與液位變送器、流量變送器、第一液體出口調節閥和第二液體出口調節閥連接。

13、本實用新型的深水單回路混輸海管清管的氣液體處理控制系統具有以下優點：

14、通過混輸海管與段塞流捕集器連接，并在段塞流捕集器連接氣體處理回路、液體處理回路和補氣回路，實現油氣水混合物的運輸及分離，在混輸海管上連接有發球筒，發球筒的清管球對混輸海管進行清管處理，并通過遞進式控制器控制，段塞流捕集器的壓力變送器和液位變送器均與遞進式控制器，實現對清管期間段塞流捕集器壓力和液位的檢測，進而控制清管期間段塞流捕集器液位和液體排放量在固定值及運行壓力值。本申請可有效維持清管期間段塞流捕集器液位和液體排放量在固定值，通過補氣流程有效維穩段塞流長距離液體段處理時運行壓力，降低長距離單海管清管液體對平臺處理設施的沖擊，并通過強制轉回邏輯，避免高壓氣體引起設備設施關停，保證清管作業的安全平穩運行，降低項目開發投資。

技術特征：

1.一種深水單回路混輸海管清管的氣液體處理控制系統，其特征在于，包括氣體處理回路、液體處理回路和補氣回路，氣體處理回路、液體處理回路和補氣回路均連接在段塞流捕集器上，段塞流捕集器上連接有混輸海管，混輸海管遠離段塞流捕集器一端分別與水下井口和發球筒連接，發球筒內清管球沿混輸海管運動，段塞流捕集器上設有壓力變送器和液位變送器，壓力變送器和液位變送器均與遞進式控制器連接。

2.根據權利要求1所述的深水單回路混輸海管清管的氣液體處理控制系統，其特征在于，混輸海管包括第一管道和第二管道，第二管道并聯在第一管道上，第一管道上設有第一進口調節閥，第二管道上設有第二進口調節閥。

3.根據權利要求2所述的深水單回路混輸海管清管的氣液體處理控制系統，其特征在于，第一管道連接在段塞流捕集器上，第一管道遠離段塞流捕集器一端連接在水下井口上，發球筒通過深水管匯連接在第一管道上，第一管道上設有第一隔離閥，深水管匯上設有第二隔離閥。

4.根據權利要求1所述的深水單回路混輸海管清管的氣液體處理控制系統，其特征在于，液體處理回路包括第三管道和第四管道，第四管道并聯在第三管道上，第三管道上設有第一液體出口調節閥和流量變送器，第四管道上設有第二液體出口調節閥。

5.根據權利要求4所述的深水單回路混輸海管清管的氣液體處理控制系統，其特征在于，第三管道連接在段塞流捕集器上，第三管道遠離段塞流捕集器一端連接在去液體處理器上。

6.根據權利要求5所述的深水單回路混輸海管清管的氣液體處理控制系統，其特征在于，段塞流捕集器通過第五管道與干氣管線連接，形成補氣回路，第五管道上設有補氣調節閥。

7.根據權利要求6所述的深水單回路混輸海管清管的氣液體處理控制系統，其特征在于，段塞流捕集器通過第六管道連接在去氣體處理器上，形成氣體處理回路，第六管道上設有氣體出口調節閥。

8.根據權利要求1所述的深水單回路混輸海管清管的氣液體處理控制系統，其特征在于，壓力變送器包括第一壓力變送器和第二壓力變送器，第一壓力變送器和第二壓力變送器均設置在段塞流捕集器上，第二壓力變送器與氣體出口調節閥直接控制連接。

9.根據權利要求1所述的深水單回路混輸海管清管的氣液體處理控制系統，其特征在于，遞進式控制器包括第一遞進式控制器，第一遞進式控制器分別與第一進口調節閥、第二進口調節閥、第一壓力變送器和液位變送器連接。

10.根據權利要求9所述的深水單回路混輸海管清管的氣液體處理控制系統，其特征在于，遞進式控制器還包括第二遞進式控制器，第二遞進式控制器分別與液位變送器、流量變送器、第一液體出口調節閥和第二液體出口調節閥連接。

技術總結
本技術公開了一種深水單回路混輸海管清管的氣液體處理控制系統，該深水單回路混輸海管清管的氣液體處理控制系統包括氣體處理回路、液體處理回路和補氣回路，氣體處理回路、液體處理回路和補氣回路均連接在段塞流捕集器上，段塞流捕集器上連接有混輸海管，混輸海管遠離段塞流捕集器一端分別與水下井口和發球筒連接，發球筒內清管球沿混輸海管運動，段塞流捕集器上設有壓力變送器和液位變送器，壓力變送器和液位變送器均與遞進式控制器連接。本技術提供的深水單回路混輸海管清管的氣液體處理控制系統可有效維持清管期間段塞流捕集器液位和液體排放量在固定值，補氣流程有效維穩段塞流長距離液體段處理時運行壓力，降低對平臺的沖擊。
