本技術涉及污泥脫水機，特別涉及一種疊螺污泥脫水機的絮凝反應設備。

背景技術：

1、疊螺污泥脫水機是用于處理污水污泥的設備，而絮凝反應是污泥處理過程中的一項重要步驟，用于將懸浮在污水中的微小顆粒聚集成較大的團塊，以便更容易進行固液分離，其中，攪拌器用于將絮凝劑均勻地混合到污泥中，確保絮凝劑能夠與懸浮顆粒有效地接觸，從而促進絮凝過程。

2、以往的絮凝反應設備存在以下缺點：1、不具備過濾結構，不能方便對污泥中的大顆粒雜質進行過濾，從而有效防止污泥中的大顆粒雜質損傷攪拌用的葉片。為此，我們提出一種疊螺污泥脫水機的絮凝反應設備。

技術實現思路

1、本實用新型的主要目的在于提供一種疊螺污泥脫水機的絮凝反應設備，可以有效解決背景技術中的問題。

2、為實現上述目的，本實用新型采取的技術方案為：

3、一種疊螺污泥脫水機的絮凝反應設備，包括底板、反應箱、驅動電機、攪拌軸和攪拌葉片，所述底板頂部一端設置有導套，所述導套內套設有套桿，所述套桿頂部連接有反應箱，所述套桿外側連接有柱形彈簧，所述柱形彈簧底端與導套頂部焊接連接，所述反應箱內底部通過螺栓安裝有驅動電機，所述驅動電機的動力輸出端連接有攪拌軸，所述攪拌軸位于反應箱內，所述攪拌軸外圍設置有攪拌葉片，所述反應箱一端靠近頂部處設置有條形板，所述條形板頂部通過鎖緊螺栓固定有導料槽，所述導料槽頂端內底部通過預留槽設置有過濾網，所述導料槽內底部靠近所述過濾網一端處通過預留孔設置有加料口，所述底板頂部靠近所述導套一端處通過螺栓安裝有振動電機。

4、進一步地，所述導料槽兩側均焊接有立板，所述立板頂部連接有頂板，所述頂板底部靠近中央處通過螺栓安裝有伺服電缸，所述伺服電缸的動力輸出端連接有第一連接盤，所述第一連接盤底部通過螺栓固定有第二連接盤，所述第二連接盤底部焊接有擋板。

5、進一步地，所述導料槽底端一側設置有限位桿，所述反應箱一端設置有限位槽，所述限位桿端部位于限位槽內，通過限位槽對限位桿的限位作用，可以有效提升導料槽安裝在反應箱上端時的穩定性。

6、進一步地，所述反應箱頂端一側通過安裝孔設置有抽料管，所述抽料管靠近頂端處設置有抽料泵，抽料泵在工作時方便經由抽料管將反應箱內反應后的污泥吸入至外部污泥脫水機內進行反應。

7、進一步地，所述底板底部靠近拐角處均設置有腳墊。

8、與現有技術相比，本實用新型具有如下有益效果：

9、1.本實用新型一種疊螺污泥脫水機的絮凝反應設備，待處理反應的污泥經由導料槽頂端加入，通過振動電機、導套、套桿和柱形彈簧的共同作用，當振動電機在打開時，污泥原料中的大顆粒雜質經由過濾網被過濾留存在導料槽內，本絮凝反應設備具備過濾結構，能方便對污泥中的大顆粒雜質進行過濾，從而有效防止污泥中的大顆粒雜質損傷攪拌用的葉片。

技術特征：

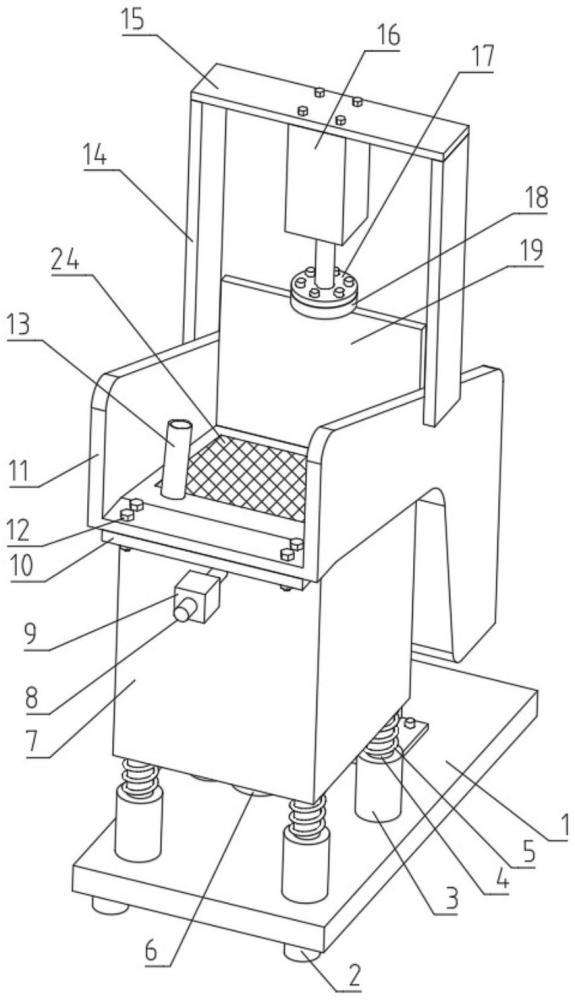

1.一種疊螺污泥脫水機的絮凝反應設備，包括底板（1）、反應箱（7）、驅動電機（6）、攪拌軸（20）和攪拌葉片（21），其特征在于：所述底板（1）頂部一端設置有導套（3），所述導套（3）內套設有套桿（4），所述套桿（4）頂部連接有反應箱（7），所述套桿（4）外側連接有柱形彈簧（5），所述柱形彈簧（5）底端與導套（3）頂部焊接連接，所述反應箱（7）內底部通過螺栓安裝有驅動電機（6），所述驅動電機（6）的動力輸出端連接有攪拌軸（20），所述攪拌軸（20）位于反應箱（7）內，所述攪拌軸（20）外圍設置有攪拌葉片（21），所述反應箱（7）一端靠近頂部處設置有條形板（10），所述條形板（10）頂部通過鎖緊螺栓（12）固定有導料槽（11），所述導料槽（11）頂端內底部通過預留槽設置有過濾網（24），所述導料槽（11）內底部靠近所述過濾網（24）一端處通過預留孔設置有加料口（13），所述底板（1）頂部靠近所述導套（3）一端處通過螺栓安裝有振動電機（25）。

2.根據權利要求1所述的一種疊螺污泥脫水機的絮凝反應設備，其特征在于：所述導料槽（11）兩側均焊接有立板（14），所述立板（14）頂部連接有頂板（15），所述頂板（15）底部靠近中央處通過螺栓安裝有伺服電缸（16），所述伺服電缸（16）的動力輸出端連接有第一連接盤（17），所述第一連接盤（17）底部通過螺栓固定有第二連接盤（18），所述第二連接盤（18）底部焊接有擋板（19）。

3.根據權利要求1所述的一種疊螺污泥脫水機的絮凝反應設備，其特征在于：所述導料槽（11）底端一側設置有限位桿（22），所述反應箱（7）一端設置有限位槽（23），所述限位桿（22）端部位于限位槽（23）內。

4.根據權利要求1所述的一種疊螺污泥脫水機的絮凝反應設備，其特征在于：所述反應箱（7）頂端一側通過安裝孔設置有抽料管（8），所述抽料管（8）靠近頂端處設置有抽料泵（9）。

5.根據權利要求1所述的一種疊螺污泥脫水機的絮凝反應設備，其特征在于：所述底板（1）底部靠近拐角處均設置有腳墊（2）。

技術總結
本技術公開了一種疊螺污泥脫水機的絮凝反應設備，包括底板、反應箱、驅動電機、攪拌軸和攪拌葉片，所述底板頂部一端設置有導套，所述導套內套設有套桿，所述套桿頂部連接有反應箱，所述套桿外側連接有柱形彈簧，所述柱形彈簧底端與導套頂部焊接連接，所述反應箱內底部通過螺栓安裝有驅動電機，所述驅動電機的動力輸出端連接有攪拌軸，所述攪拌軸位于反應箱內，所述攪拌軸外圍設置有攪拌葉片，所述反應箱一端靠近頂部處設置有條形板。該新型具備過濾結構，能方便對污泥中的大顆粒雜質進行過濾，從而有效防止污泥中的大顆粒雜質損傷攪拌用的葉片，適合廣泛推廣使用。

技術研發人員：柳廣燕
受保護的技術使用者：天津重科水處理有限公司
技術研發日：20240618
技術公布日：2025/4/28
