本技術涉及鍛件加工，特別涉及一種鍛件表面刷洗裝置。

背景技術：

1、鍛件是指通過對金屬坯料進行鍛造變形而得到的工件或毛坯；利用對金屬坯料施加壓力，使其產生塑形變形，可改變其機械性能；鍛件按坯料在加工時的溫度，可分為冷鍛溫鍛和熱鍛；冷鍛一般是在室溫下加工，熱鍛是在高于金屬坯料的再結晶溫度下加工。

2、目前鍛件加工過程后，其外部殘留大量細小鐵屑和灰塵，容易影響后期加工工序，因此需要對鍛件表面的鐵屑和灰塵進行清理。而現有技術中的普遍采用人工手持噴槍的方法對準鍛件的表面進行刷洗，較為不便，增加了作業人員的勞動強度，同時造成了水資源的大量浪費，因此降低了鍛件清洗的效率。針對以上問題，以下提出一種解決方案。

技術實現思路

1、本實用新型的目的是提供一種鍛件表面刷洗裝置，具有清洗效率高、水資源可重復利用的優點。

2、本實用新型的上述技術目的是通過以下技術方案得以實現的：

3、一種鍛件表面刷洗裝置，包括清洗箱，所述清洗箱的頂端卡接有箱蓋，所述清洗箱內設置有可轉動的轉軸，所述箱蓋的頂端安裝有電機，所述電機的輸出軸穿設箱蓋，且與轉軸的上端固定連接，所述轉軸的側壁上固設有若干清洗刷毛，所述清洗箱的下端連接有循環箱，所述循環箱的內底部安裝有若干個銣磁鐵，所述清洗箱的內底部固設有隔板，所述隔板上開設有若干個通孔，所述清洗箱的側壁上固設有若干根噴管，每根所述噴管上分別設置有若干個噴口，所述循環箱的一側通過管道連接有過濾箱，所述過濾箱內設置有可拆卸的濾網，所述過濾箱與若干根噴管之間連接有循環機構，所述循環箱的前端設有密封門，所述密封門的一端與循環箱轉動連接，且另一端與循環箱可拆卸連接。

4、作為優選，所述循環機構包括安裝在過濾箱頂部的循環泵，所述循環泵的兩端分別連接有進水管和出水管，所述進水管的另一端與過濾箱的下側相連通，所述出水管的另一端與若干根噴管相連通。

5、作為優選，所述循環箱的一側固設有凸塊，所述凸塊上穿設有固定銷，且所述固定銷的頂端穿設在密封門內，所述固定銷上穿設有復位彈簧，且所述復位彈簧連接在凸塊的一側與固定銷的尾端之間。

6、作為優選，所述濾網的一端固設有固定拉架，所述循環箱的一側分別連接有排水閥和注水管。

7、本實用新型的有益效果為：

8、1、通過打開箱蓋，可將需要清洗的鍛件放入至清洗箱中，之后便可通過電機轉動帶動轉軸轉動，從而帶動若干清洗刷毛同時旋轉，最終可將附著在鍛件表面的灰塵及鐵屑刷落，以完成對鍛件的刷洗工作。

9、2、通過若干根噴管可將水源通過若干個噴口噴出，以便于噴灑至鍛件的表面，之后鍛件表面刷落的灰塵及鐵屑可隨同水源通過若干個通孔流入至循環箱內，此時可通過若干個銣磁鐵對鐵屑進行吸附，之后帶有灰塵的水源可通過管道流入至過濾箱中，此時可通過濾網實現對灰塵的過濾，最終可通過循環機構將水源重新輸送至若干根噴管中，如此便可實現水資源的循環利用，大大的節約了水資源，且進一步的提升了清洗的效率。

技術特征：

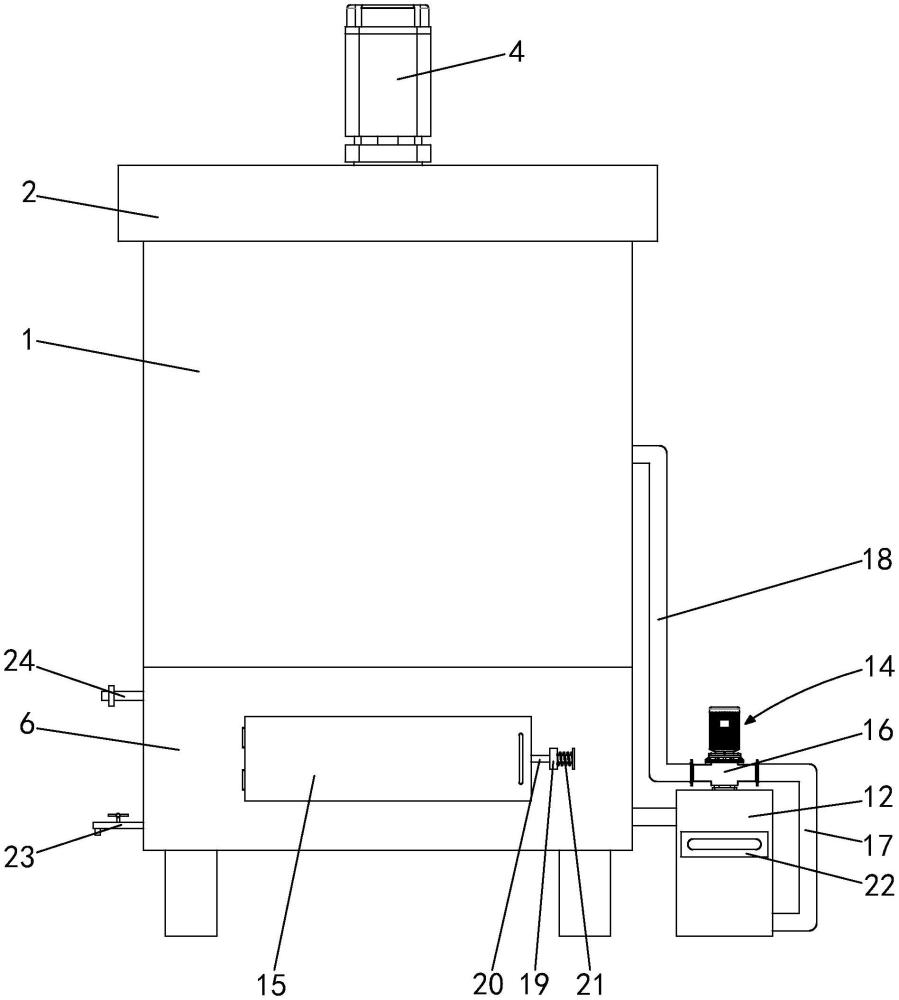

1.一種鍛件表面刷洗裝置，其特征在于，包括清洗箱(1)，所述清洗箱(1)的頂端卡接有箱蓋(2)，所述清洗箱(1)內設置有可轉動的轉軸(3)，所述箱蓋(2)的頂端安裝有電機(4)，所述電機(4)的輸出軸穿設箱蓋(2)，且與轉軸(3)的上端固定連接，所述轉軸(3)的側壁上固設有若干清洗刷毛(5)，所述清洗箱(1)的下端連接有循環箱(6)，所述循環箱(6)的內底部安裝有若干個銣磁鐵(7)，所述清洗箱(1)的內底部固設有隔板(8)，所述隔板(8)上開設有若干個通孔(9)，所述清洗箱(1)的側壁上固設有若干根噴管(10)，每根所述噴管(10)上分別設置有若干個噴口(11)，所述循環箱(6)的一側通過管道連接有過濾箱(12)，所述過濾箱(12)內設置有可拆卸的濾網(13)，所述過濾箱(12)與若干根噴管(10)之間連接有循環機構(14)，所述循環箱(6)的前端設有密封門(15)，所述密封門(15)的一端與循環箱(6)轉動連接，且另一端與循環箱(6)可拆卸連接。

2.根據權利要求1所述的一種鍛件表面刷洗裝置，其特征在于，所述循環機構(14)包括安裝在過濾箱(12)頂部的循環泵(16)，所述循環泵(16)的兩端分別連接有進水管(17)和出水管(18)，所述進水管(17)的另一端與過濾箱(12)的下側相連通，所述出水管(18)的另一端與若干根噴管(10)相連通。

3.根據權利要求2所述的一種鍛件表面刷洗裝置，其特征在于，所述循環箱(6)的一側固設有凸塊(19)，所述凸塊(19)上穿設有固定銷(20)，且所述固定銷(20)的頂端穿設在密封門(15)內，所述固定銷(20)上穿設有復位彈簧(21)，且所述復位彈簧(21)連接在凸塊(19)的一側與固定銷(20)的尾端之間。

4.根據權利要求3所述的一種鍛件表面刷洗裝置，其特征在于，所述濾網(13)的一端固設有固定拉架(22)，所述循環箱(6)的一側分別連接有排水閥(23)和注水管(24)。

技術總結
本技術公開了一種鍛件表面刷洗裝置，包括清洗箱，清洗箱的頂端卡接有箱蓋，清洗箱內設置有可轉動的轉軸，箱蓋的頂端安裝有電機，電機的輸出軸穿設箱蓋，且與轉軸的上端固定連接，轉軸的側壁上固設有若干清洗刷毛，清洗箱的下端連接有循環箱，循環箱的內底部安裝有若干個銣磁鐵，清洗箱的內底部固設有隔板，隔板上開設有若干個通孔，清洗箱的側壁上固設有若干根噴管，每根噴管上分別設置有若干個噴口，循環箱的一側通過管道連接有過濾箱，過濾箱內設置有可拆卸的濾網，過濾箱與若干根噴管之間連接有循環機構，循環箱的前端設有密封門，本技術結構合理，具有清洗效率高、水資源可重復利用的優點。

技術研發人員：劉博文,劉正彬
受保護的技術使用者：江蘇麥坤智能科技有限公司
技術研發日：20240626
技術公布日：2025/4/28
