本技術涉及種子清洗設備領域，具體為一種節約用水的高效種子清洗裝置。

背景技術：

1、種子是種子植物的胚珠經受精后長成的結構，一般有種皮、胚和胚乳等組成。胚是種子中最主要的部分，萌發后長成新的個體。胚乳含有營養物質。種子是裸子植物、被子植物特有的繁殖體，由胚珠經過傳粉受精形成。

2、為了能夠得到表面光澤透明的種子，往往需要對種子表面的果膠及附著的臟污灰塵進行清洗。

3、現有技術中是將種子放入水池中進行人工清洗，這種清洗方式不僅勞動強度大、工作效率低，而且很難保證種子的清洗質量；也有部分設備能夠對種子進行清洗，但這些設備在清洗過程中往往會浪費大量的水資源，節水能力差。

技術實現思路

1、本實用新型的目的在于提供一種節約用水的高效種子清洗裝置，方便對種子進行高效清洗，且實現節約用水的效果。

2、為實現上述目的，本實用新型提供如下技術方案：一種節約用水的高效種子清洗裝置，包括裝置本體，所述裝置本體包括清洗腔和回收池；

3、所述清洗腔的上端安裝有連接蓋，所述清洗腔的內部設置有驅動軸，所述驅動軸的外側壁固定連接有多個橫攪拌桿，所述驅動軸的下端固定連接有u型攪拌架，所述u型攪拌架的下方設置有摩擦筒，所述摩擦筒的外側壁設置有多個與清洗腔內部底端螺紋連接的摩擦柱，所述清洗腔的內側壁固定連接有摩擦套，所述清洗腔的下端連通有種子排口管和排水管，所述清洗腔內部的底端通過螺栓固定連接有過濾罩，且過濾罩位于排水管的上方；

4、所述回收池的內部設置有多個過濾板，所述回收池內部的前后兩側均開設有與過濾板相匹配的滑槽，所述回收池前方的右側連通有抽泵，所述排水管的另一端與抽泵的輸入端連通；

5、所述清洗腔的外側壁固定連接有輸送泵，所述輸送泵輸入端和輸出端分別連通有回流管和連接管，所述回流管的另一端位于回收池的內部，所述連接管的另一端與清洗腔連通。

6、為了防止雜質進入到回流管，作為本實用新型的一種節約用水的高效種子清洗裝置優選的，多個所述過濾板的左側設置有與回流管連通的過濾盒。

7、為了便于沖洗清理清洗腔、摩擦套和摩擦柱，作為本實用新型的一種節約用水的高效種子清洗裝置優選的，所述清洗腔內側壁的上方固定連接有圓環管，所述圓環管的下端連通有多個噴頭，所述清洗腔的外側壁設置有與圓環管連通的進水管。

8、為了使驅動軸實現旋轉的效果，便于攪拌清洗種子，作為本實用新型的一種節約用水的高效種子清洗裝置優選的，所述連接蓋的上端固定連接有與驅動軸上端固定連接的驅動電機，所述連接蓋的上端連通有進料口。

9、為了便于清理回收池內部的污水，作為本實用新型的一種節約用水的高效種子清洗裝置優選的，所述回收池內部的底端左高右低，所述回收池的右側連通有排污管。

10、為了對清洗腔起到支撐固定效果，作為本實用新型的一種節約用水的高效種子清洗裝置優選的，所述清洗腔的外側壁固定連接有固定支撐架，所述摩擦筒的下端固定連接有多個連接支腳，且連接支腳與清洗腔通過螺栓固定連接。

11、與現有技術相比，本實用新型的有益效果如下：

12、1.本實用新型，啟動驅動電機，驅動軸帶動橫攪拌桿和u型攪拌架進行旋轉，對種子進行攪拌，種子外壁與摩擦套、摩擦筒和摩擦柱接觸，利于清洗掉種子外壁的果膠及粘貼的灰塵(如南瓜種子等等)，提高種子清洗的質量與效果，實現高效清洗種子的效果。

13、2.本實用新型，清洗完成后，打開排水管，啟動抽泵，將清洗腔內部的污水及果膠絲排放到回收池，過濾罩對種子起到過濾作用，回收池內部的污水從右向左流動，多個過濾板對污水實現多次過濾的效果，打開種子排口管，便于清理清洗好的種子，種子清理后，啟動輸送泵，回流管方便將過濾的污水再次抽送到清洗腔內部，便于循環使用水，實現節約用水的效果。

14、3.本實用新型，進水管的另一端與水源管連通，打開水源管，清水輸送到圓環管的內部，并由多個噴頭噴出，進一步便于沖洗清理清洗腔、摩擦套和摩擦柱。

技術特征：

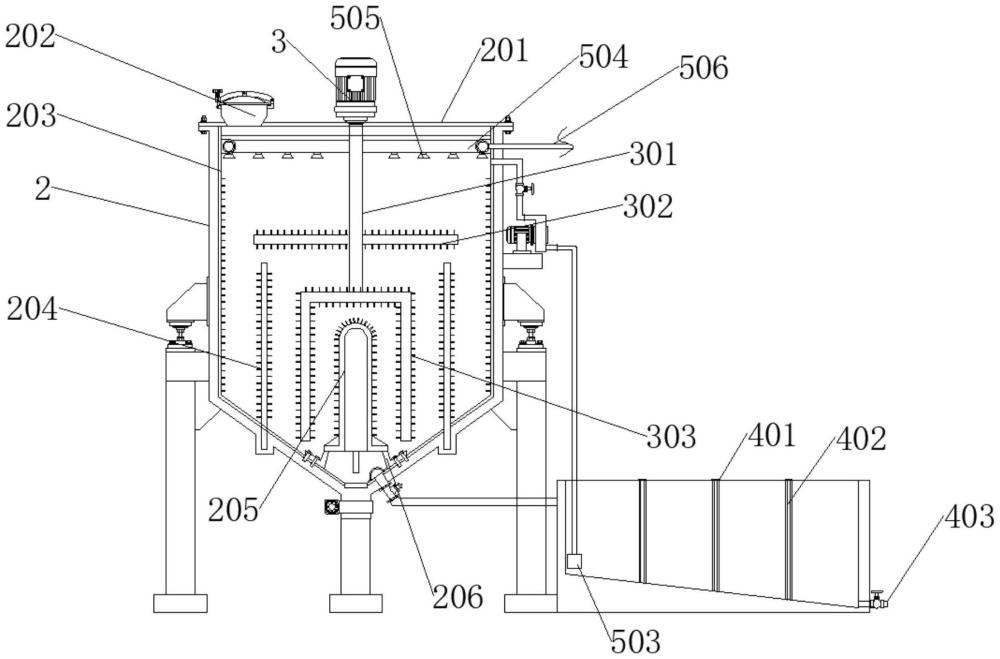

1.一種節約用水的高效種子清洗裝置，包括裝置本體(1)，其特征在于：所述裝置本體(1)包括清洗腔(2)和回收池(4)；

2.根據權利要求1所述的一種節約用水的高效種子清洗裝置，其特征在于：多個所述過濾板(402)的左側設置有與回流管(502)連通的過濾盒(503)。

3.根據權利要求1所述的一種節約用水的高效種子清洗裝置，其特征在于：所述清洗腔(2)內側壁的上方固定連接有圓環管(504)，所述圓環管(504)的下端連通有多個噴頭(505)，所述清洗腔(2)的外側壁設置有與圓環管(504)連通的進水管(506)。

4.根據權利要求1所述的一種節約用水的高效種子清洗裝置，其特征在于：所述連接蓋(201)的上端固定連接有與驅動軸(301)上端固定連接的驅動電機(3)，所述連接蓋(201)的上端連通有進料口(202)。

5.根據權利要求1所述的一種節約用水的高效種子清洗裝置，其特征在于：所述回收池(4)內部的底端左高右低，所述回收池(4)的右側連通有排污管(403)。

6.根據權利要求1所述的一種節約用水的高效種子清洗裝置，其特征在于：所述清洗腔(2)的外側壁固定連接有固定支撐架(6)，所述摩擦筒(205)的下端固定連接有多個連接支腳(206)，且連接支腳(206)與清洗腔(2)通過螺栓固定連接。

技術總結
本技術公開了一種節約用水的高效種子清洗裝置，包括裝置本體，裝置本體包括清洗腔和回收池；清洗腔的上端安裝有連接蓋，清洗腔的內部設置有驅動軸，驅動軸的外側壁固定連接有多個橫攪拌桿，驅動軸的下端固定連接有U型攪拌架，U型攪拌架的下方設置有摩擦筒，摩擦筒的外側壁設置有多個與清洗腔內部底端螺紋連接的摩擦柱，清洗腔的內側壁固定連接有摩擦套，種子外壁與摩擦套、摩擦筒和摩擦柱接觸，利于清洗掉種子外壁的果膠及粘貼的灰塵(如南瓜種子等等)，提高種子清洗的質量與效果，實現高效清洗種子的效果，啟動輸送泵，回流管方便將過濾的污水再次抽送到清洗腔內部，便于循環使用水，實現節約用水的效果。

技術研發人員：王海燕,楊乾,周兵
受保護的技術使用者：甘肅金楠生物科技有限公司
技術研發日：20240626
技術公布日：2025/4/28
