本技術涉及廢水處理裝置，具體是指一種工業廢水凈化處理裝置。

背景技術：

1、工業廢水是指工業生產過程中產生的廢水、污水和廢液，其中含有隨水流失的工業生產用料、中間產物和產品以及生產過程中產生的污染物，由于工業廢水中常含有多種有毒物質，污染環境對人類健康有很大危害，因此要開發綜合利用，化害為利，并根據廢水中污染物成分和濃度，采取相應的凈化措施進行處置后，才可排放，對于保護環境來說，借助工業廢水凈化處理裝置對工業廢水進行處理是重中之重。

2、現有的工業廢水凈化處理裝置在處理之前大多會通過濾網對廢水進行過濾，然后再進行后續處理，此種過濾方式大多依靠重力作用使工業廢水中的雜質與工業廢水進行分離，過濾效果較差的同時，過濾效率較低，并且，在長時間使用后，濾網容易堵塞，導致過濾效率進一步降低，影響工業廢水凈化處理的效率和效果。

技術實現思路

1、(一)、解決的技術問題

2、本實用新型要解決的技術問題是現有的過濾方式大多依靠重力作用在濾網的配合對雜質進行過濾，同時，在長時間使用后濾網容易堵塞，過濾效率降低，影響工業廢水凈化處理的效率和效果。

3、(二)、技術方案

4、為解決上述技術問題，本實用新型提供的技術方案為：一種工業廢水凈化處理裝置，包括處理釜，所述處理釜上通過螺栓連接有釜蓋，釜蓋上連通設有進液口，處理釜上連通設有出液管，出液管上設有出液閥，所述處理釜上設有固定塊，固定塊上轉動設有承托板，承托板上設有瀝水孔，承托板上設有連接單元，承托板通過連接單元連接有離心桶，離心桶上設有下篩孔，離心桶上設有側篩孔，所述處理釜下端設有驅動電機，驅動電機輸出端與承托板相連，所述連接單元包括設置在承托板上的定位柱，離心桶與定位柱滑動相連，定位柱上通過螺紋連接有緊固螺帽。

5、作為改進，所述處理釜上設有限位滑軌，限位滑軌環繞處理釜內壁設置，所述承托板與限位滑軌滑動相連。

6、作為改進，所述定位柱沿離心桶圓周方向等距設置多組。

7、作為改進，所述釜蓋上設有觀察窗，觀察窗對稱設置，觀察窗為透明結構。

8、作為改進，所述離心桶上設有拉環，拉環對稱設置。

9、作為改進，所述承托板上設有限位塊，所述離心桶上設有限位槽，限位槽與限位塊對應設置。

10、作為改進，所述釜蓋上設有清潔柱，清潔柱沿釜蓋圓周方向等距設置多組，清潔柱上設有清潔刷。

11、(三)、有益效果

12、本實用新型與現有技術相比的優點在于：

13、1、驅動電機通過承托板與連接單元配合帶動離心桶轉動，轉動的離心桶帶動待處理工業廢水進行離心運動，離心運動的工業廢水在下篩孔與側篩孔的配合下實現雜質與工業廢水的分離，過濾效果好、過濾效率高，提高工業廢水凈化處理的效率和效果；

14、2、清潔柱與清潔刷配合，清潔刷與轉動的離心桶接觸從而對離心桶進行清潔作用，避免側篩孔的堵塞，提高過濾效率，提高工業廢水凈化處理的效率和效果。

技術特征：

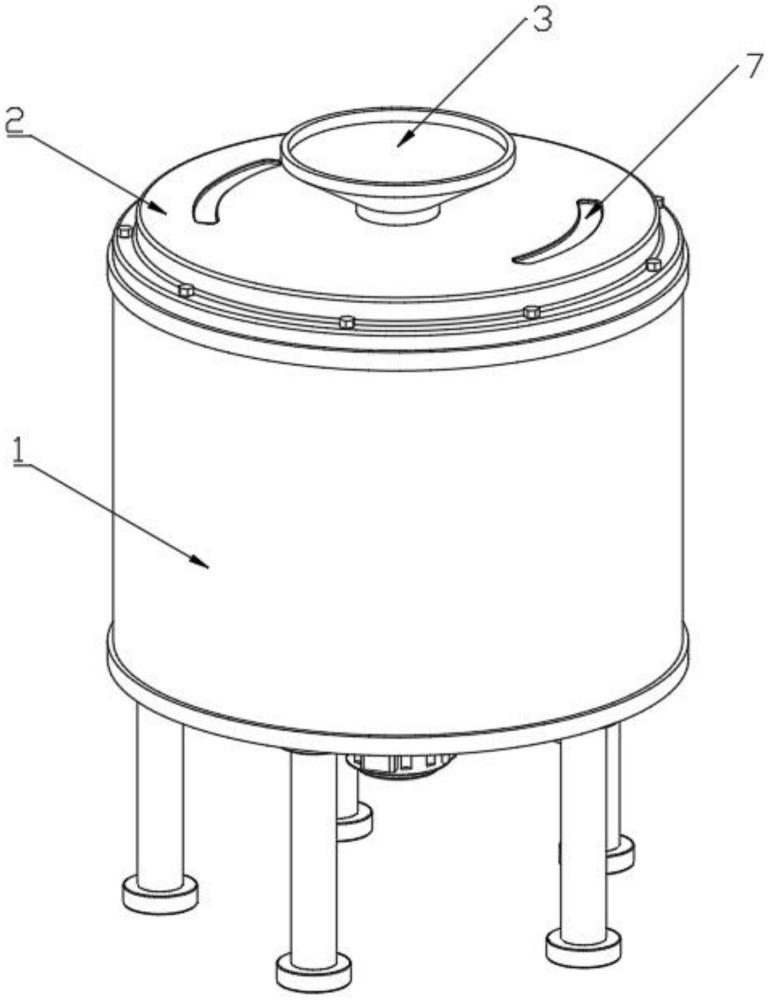

1.一種工業廢水凈化處理裝置，包括處理釜(1)，所述處理釜(1)上通過螺栓連接有釜蓋(2)，釜蓋(2)上連通設有進液口(3)，處理釜(1)上連通設有出液管(5)，出液管(5)上設有出液閥(6)，其特征在于：

2.根據權利要求1所述的一種工業廢水凈化處理裝置，其特征在于：所述處理釜(1)上設有限位滑軌(18)，限位滑軌(18)環繞處理釜(1)內壁設置，所述承托板(9)與限位滑軌(18)滑動相連。

3.根據權利要求1所述的一種工業廢水凈化處理裝置，其特征在于：所述定位柱(16)沿離心桶(13)圓周方向等距設置多組。

4.根據權利要求1所述的一種工業廢水凈化處理裝置，其特征在于：所述釜蓋(2)上設有觀察窗(7)，觀察窗(7)對稱設置，觀察窗(7)為透明結構。

5.根據權利要求1所述的一種工業廢水凈化處理裝置，其特征在于：所述離心桶(13)上設有拉環(19)，拉環(19)對稱設置。

6.根據權利要求1所述的一種工業廢水凈化處理裝置，其特征在于：所述承托板(9)上設有限位塊(11)，所述離心桶(13)上設有限位槽(12)，限位槽(12)與限位塊(11)對應設置。

7.根據權利要求1所述的一種工業廢水凈化處理裝置，其特征在于：所述釜蓋(2)上設有清潔柱(20)，清潔柱(20)沿釜蓋(2)圓周方向等距設置多組，清潔柱(20)上設有清潔刷(21)。

技術總結
本技術涉及廢水處理裝置技術領域，公開了一種工業廢水凈化處理裝置，包括處理釜，所述處理釜上通過螺栓連接有釜蓋，釜蓋上連通設有進液口，處理釜上連通設有出液管，出液管上設有出液閥，處理釜上設有固定塊，固定塊上轉動設有承托板，承托板上設有瀝水孔，承托板上設有連接單元，承托板通過連接單元連接有離心桶，離心桶上設有下篩孔，離心桶上設有側篩孔，處理釜下端設有驅動電機，驅動電機輸出端與承托板相連，所述連接單元包括設置在承托板上的定位柱，離心桶與定位柱滑動相連，定位柱上通過螺紋連接有緊固螺帽，本技術與現有技術相比的優點在于：過濾效果好、過濾效率高，提高工業廢水凈化處理的效率和效果。

技術研發人員：胡瑞花,薛曉紅
受保護的技術使用者：山西藍騰環境工程有限公司
技術研發日：20240710
技術公布日：2025/4/28
