本技術涉及無害化處理，具體為一種羊屠宰用廢水無害化處理裝置。

背景技術：

1、屠宰廢水的主要來源是宰殺過程中排出的一系列污水，包括：屠宰后的清洗、解體沖洗、內臟清洗、地面沖洗以及牲畜糞便廢水等。污水中含有大量的有機物質，主要成分有：動物骸骨、動物糞便、血液、動物內臟雜物、畜毛、碎皮肉和油脂等。

2、而現有的處理理屠宰廢水無害化處理設備，多是單一過濾的網格，過濾后的廢水進行消毒殺菌，而單一的過濾網格進行過濾時，容易造成堵塞，并且過濾設備中進入碎骨殘?jiān)鼤r(shí)容易造成機體的卡頓，導致設備無法正常運行操作，最終使得過濾中斷。

3、鑒于此，我們提出了一種羊屠宰用廢水無害化處理裝置。

技術實現思路

1、本實用新型的目的在于提供一種羊屠宰用廢水無害化處理裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種羊屠宰用廢水無害化處理裝置，包括進料池，所述進料池的一端固定連接有入水口，所述進料池的一端固定連接有延伸桿，所述延伸桿的一端固定連接有泵體，所述泵體的輸入端固定設置有過濾粉碎器，所述泵體的輸出端固定連接有出料管，所述進料池的側壁固定連接有水槽，所述水槽的側壁固定連接有雜物槽，所述雜物槽的內壁底端固定連接有固定座，所述雜物槽的內壁底端固定連接有支撐桿，所述支撐桿的一端固定連接有下料擋板，所述水槽的內壁底端固定連接有固定座，所述固定座固定連接有透水傳送設備，所述水槽的內壁底端固定連接有殺菌箱。

3、所述過濾粉碎器包括有所述泵體的輸入端固定連接有固定艙，所述固定艙的外壁固定連接有電機，所述電機的輸出端貫穿固定艙固定連接有主動錐齒輪，所述主動錐齒輪嚙合轉動從動錐齒輪，所述從動錐齒輪的下端活動連接有固定艙，所述從動錐齒輪的內壁固定連接有旋轉刀架，所述旋轉刀架的下端固定連接有限位伸縮桿，所述限位伸縮桿的另一端固定連接有網格旋轉刀架，所述網格旋轉刀架的一端固定連接有活動艙，所述活動艙的外壁固定連接有碾壓刺，所述網格旋轉刀架的側壁固定連接有刀片。

4、優選的，所述碾壓刺呈三角錐狀設置在活動艙的弧形外表面上。

5、優選的，所述網格旋轉刀架設置有若干個，且若干網格旋轉刀架以網格旋轉刀架的中心以圓周陣列設置。

6、優選的，所述限位伸縮桿的上端與旋轉刀架的中心固定連接，并且所述限位伸縮桿的下端與網格旋轉刀架的中心固定連接，所述限位伸縮桿的限位條與限位槽相互適配。

7、優選的，所述網格旋轉刀架設置于活動艙的下端，并且網格旋轉刀架與活動艙的中心線處于同一條直線上。

8、優選的，并且碾壓刺設置有若干個且以圓周陣列排布于活動艙的外壁，使得兩個活動艙進行旋轉時，碾壓刺可以對大體積的碎骨進行粉碎。

9、與現有技術相比，本實用新型提供了一種羊屠宰用廢水無害化處理裝置，具備以下有益效果：

10、1、該羊屠宰用廢水無害化處理裝置，在日常使用時，廢水通過入水口進入到進料池，在廢料池的上方通過延伸桿固定過濾粉碎器在泵體的帶動下產生吸力并且在電機的帶動下活動艙進行旋轉操作，而網格旋轉刀架也進行旋轉操作，吸入廢水和雜物時進行會進行傳送操作，而當廢水中含有堅硬的大骨頭塊時，會因?yàn)榫W(wǎng)格旋轉刀架的旋轉操作，使得大的碎骨無法進入到活動艙內，保證其他的雜物和廢水進行下一步操作，雜物和廢水在經過網格旋轉刀架的初次切割粉碎會移動到旋轉刀架進行二次切割然后通過泵體排出，落到透水傳送設備上時雜物會順著透水傳送設備的移動方向進行移動，再遇到下料擋板時會阻擋掉落到雜物槽，而廢水會直接透過透水傳送設備滲透流落到下方的水槽中，水槽中的殺菌箱會散發箱中的化學藥劑，對水體進行除菌操作，使得廢水中含有堅硬的大骨頭塊時，會因?yàn)榫W(wǎng)格旋轉刀架的旋轉操作，使得大的碎骨無法進入到活動艙內，不會造成機體的中斷操作。

11、2、該羊屠宰用廢水無害化處理裝置，在日常使用時，廢水通過入水口進入到進料池，在廢料池的上方通過延伸桿固定過濾粉碎器在泵體的帶動下產生吸力并且在電機的帶動下活動艙進行旋轉操作，而網格旋轉刀架也進行旋轉操作，吸入廢水和雜物時進行會進行傳送操作，而當廢水中含有堅硬的大骨頭塊時，會因?yàn)榫W(wǎng)格旋轉刀架的旋轉操作，使得大的碎骨無法進入到活動艙內，此時大的骨塊會因?yàn)榻佑|到活動艙的外壁上的碾壓刺，使得兩個活動艙的外壁的碾壓刺進行碾壓粉碎操作，使得堅硬的骨頭碎裂成小塊，而后進入到活動艙內，使得大骨碎片也可伴隨雜物最終排出到雜物槽中，最終使得進入進料池的所有水體及其物體都能進行過濾分篩。

技術特征：

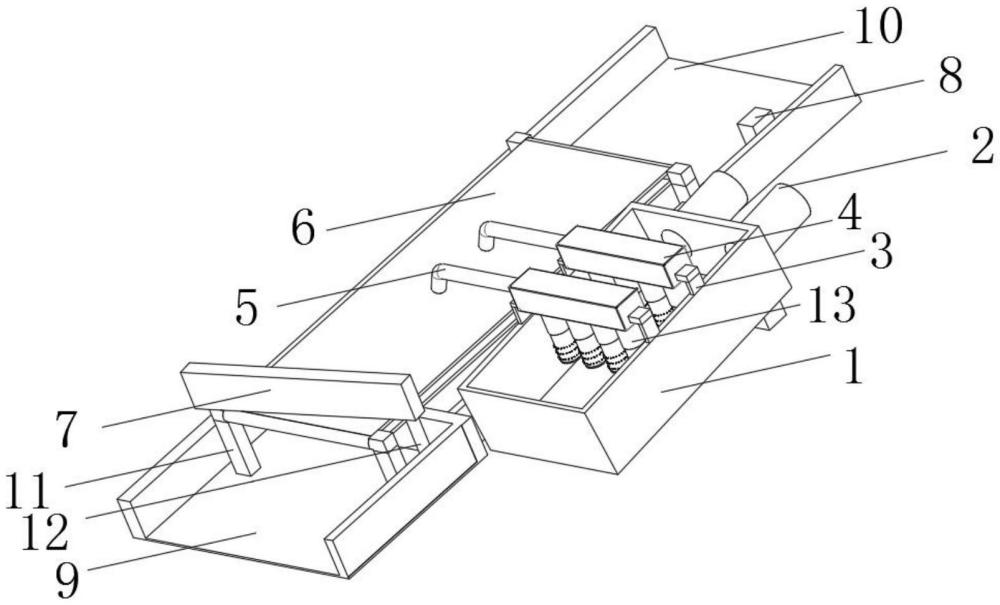

1.一種羊屠宰用廢水無害化處理裝置，包括進料池（1），其特征在于：所述進料池（1）的一端固定連接有入水口（2），所述進料池（1）的一端固定連接有延伸桿（3），所述延伸桿（3）的一端固定連接有泵體（4），所述泵體（4）的輸入端固定設置有過濾粉碎器（13），所述泵體（4）的輸出端固定連接有出料管（5），所述進料池（1）的側壁固定連接有水槽（10），所述水槽（10）的側壁固定連接有雜物槽（9），所述雜物槽（9）的內壁底端固定連接有固定座（11），所述雜物槽（9）的內壁底端固定連接有支撐桿（12），所述支撐桿（12）的一端固定連接有下料擋板（7），所述水槽（10）的內壁底端固定連接有固定座（11），所述固定座（11）固定連接有透水傳送設備（6），所述水槽（10）的內壁底端固定連接有殺菌箱（8），所述過濾粉碎器（13）包括：

2.根據權利要求1所述的一種羊屠宰用廢水無害化處理裝置，其特征在于：所述碾壓刺（21）呈三角錐狀設置在活動艙（15）的弧形外表面上。

3.根據權利要求1所述的一種羊屠宰用廢水無害化處理裝置，其特征在于：所述網格旋轉刀架（22）設置有若干個，且若干網格旋轉刀架（22）以網格旋轉刀架（22）的中心以圓周陣列設置。

4.根據權利要求1所述的一種羊屠宰用廢水無害化處理裝置，其特征在于：所述限位伸縮桿（20）的上端與旋轉刀架（19）的中心固定連接，并且所述限位伸縮桿（20）的下端與網格旋轉刀架（22）的中心固定連接，所述限位伸縮桿（20）的限位條與限位槽相互適配。

5.根據權利要求1所述的一種羊屠宰用廢水無害化處理裝置，其特征在于：所述網格旋轉刀架（22）設置于活動艙（15）的下端，并且網格旋轉刀架（22）與活動艙（15）的中心線處于同一條直線上。

6.根據權利要求1所述的一種羊屠宰用廢水無害化處理裝置，其特征在于：所述碾壓刺（21）設置于活動艙（15）外壁的中下端，并且碾壓刺（21）設置有若干個且以圓周陣列排布于活動艙（15）的外壁。

技術總結
本技術涉及無害化處理技術領域，且公開了一種羊屠宰用廢水無害化處理裝置，包括進料池，所述進料池的一端固定連接有入水口，所述進料池的一端固定連接有延伸桿，所述延伸桿的一端固定連接有泵體，所述泵體的輸入端固定設置有過濾粉碎器，在廢料池的上方通過延伸桿固定過濾粉碎器在泵體的帶動下產生吸力并且在電機的帶動下活動艙進行旋轉操作，保證其他的雜物和廢水進行下一步操作，而網格旋轉刀架也進行旋轉操作，吸入廢水和雜物時進行會進行傳送操作，而當廢水中含有堅硬的大骨頭塊時，會因?yàn)橛龅骄W(wǎng)格旋轉刀架的旋轉操作，使得大的碎骨無法進入到活動艙內，不會造成機體的中斷的操作。

技術研發人員：楊立松,楊宗涵
受保護的技術使用者：山東澳菲利清真食品有限公司
技術研發日：20240705
技術公布日：2025/4/28
