本技術涉及綠色印刷的瓦楞紙清廢，具體為一種綠色印刷的瓦楞紙表面清廢裝置。

背景技術：

1、瓦楞紙是一種采用掛面紙和通過瓦楞輥加工方式而形成波形瓦楞紙，綠色印刷則指的是采用環保材料和工藝進行加工的一種印刷方式，綠色印刷的瓦楞紙則是采用環保材料和工藝進行印刷的瓦楞紙，瓦楞紙生產過程中需要對其邊緣進行裁切和打磨使其達到相應尺寸且邊緣平整，在對瓦楞紙打磨的過程中瓦楞紙的表面會粘上廢屑，需要采用表面清廢裝置對這些廢屑進行清潔，保證瓦楞紙的生產品質。

2、傳統綠色印刷的瓦楞紙表面清廢裝置，一般是采用刷子對瓦楞紙表面的廢屑進行掃動清潔，該清潔方式易造成廢屑的飛揚，污染環境不夠環保。因此、我們提出了一種綠色印刷的瓦楞紙表面清廢裝置對上述的問題進行改進。

技術實現思路

1、本實用新型的目的在于提供一種綠色印刷的瓦楞紙表面清廢裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種綠色印刷的瓦楞紙表面清廢裝置，包括放置座，所述放置座的一端安裝有螺紋桿，且螺紋桿的一側安裝有伺服電機，所述放置座的另一端安裝有滑動桿，所述螺紋桿和滑動桿的外側壁活動設置有架體，所述架體的內部固定有安裝座，且安裝座的內部安裝有伸縮氣缸，所述伸縮氣缸的底端均安裝有連接座，且連接座的內部安裝有管道，且管道的底端安裝有吸塵頭，所述管道的一側安裝有廢料收集箱，所述廢料收集箱內部的底端安裝有負壓風機，且負壓風機的頂端設置有濾網，所述連接座內部的兩側均設置有安裝槽，所述安裝槽的內部均活動設置有安裝桿，且安裝桿的底端安裝有毛刷，所述連接座頂端的兩側均固定有固定座，所述固定座和安裝桿的內部均活動設置有固定插銷。

3、優選的，所述吸塵頭設置有若干個，若干個所述吸塵頭在管道的底端呈等間距分布。

4、優選的，所述安裝桿的橫截面小于安裝槽的橫截面，所述安裝桿與安裝槽之間構成卡合結構。

5、優選的，所述伸縮氣缸設置有三組，三組所述伸縮氣缸在架體的內部呈等間距分布。

6、優選的，所述放置座的兩端均安裝有調節桿，所述調節桿的外側壁均活動設置有支架，且支架的底端均設置有鎖緊螺栓，所述支架的內部均安裝有電動推桿，且電動推桿的底端均安裝有限位塊。

7、優選的，所述支架設置有四組，四組所述支架均與調節桿之間構成滑動結構。

8、優選的，所述連接座的一端活動設置有連接桿，且連接桿的內部活動設置有粘毛輥。

9、優選的，所述粘毛輥的長度小于放置座的長度，所述粘毛輥與放置座的尺寸相配適。

10、與現有技術相比，本實用新型的有益效果是：該綠色印刷的瓦楞紙表面清廢裝置不僅實現可以對毛刷進行拆裝維護，實現了對瓦楞紙的定位，保證清廢的精準性，而且實現了對瓦楞紙的清潔效果更好；

11、(1)通過設置有固定插銷、固定座、安裝槽和安裝桿等組件，該清廢裝置使用時毛刷對瓦楞紙的表面進行掃動清潔，但隨著使用時間的增加毛刷會產生一定的臟污影響后續對其他瓦楞紙的清潔，而因為增加有上述組件則使得該毛刷可以從連接座上拆下來進行維護清潔，保證后續更好地對其他瓦楞紙進行清潔；

12、(2)通過設置有調節桿、鎖緊螺栓、支架、電動推桿和限位塊等組件，該瓦楞紙清廢裝置使用時，將瓦楞紙擺放到放置座的上方后，可通過調節桿將該支架調節到瓦楞紙上方合適的位置，后通過支架內部的電動推桿推動限位塊貼合到瓦楞紙的上方對其進行限位擠壓，讓瓦楞紙穩定地放置到負壓風機的上方從而后續對瓦楞紙的清廢更加精準，效果更好；

13、(3)通過設置有連接桿和粘毛輥，該裝置對瓦楞紙表面廢屑進行清理的過程中，連接桿帶動粘毛輥跟隨毛刷的移動一同移動，后連接桿可通過自身的粘連性對瓦楞紙表面的廢屑進行一個粘連，使得該瓦楞紙廢屑裝置在對瓦楞紙清掃吸塵后還可對廢屑粘連，從而對瓦楞紙的清廢效果更好，更加潔凈。

技術特征：

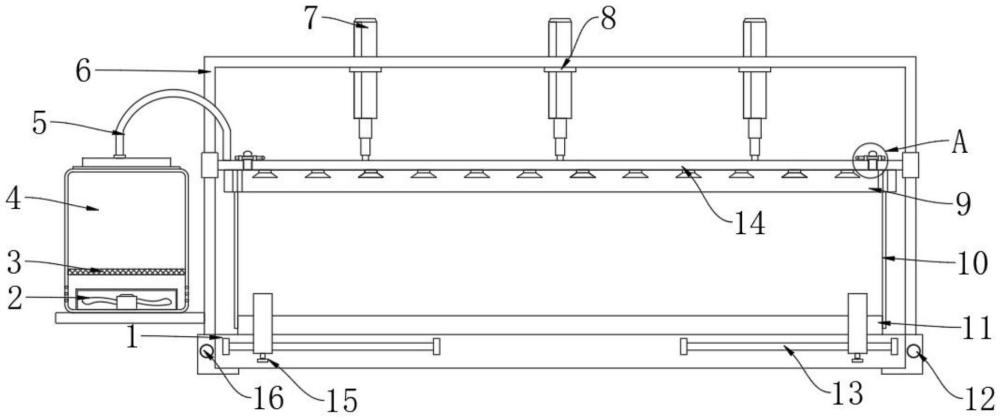

1.一種綠色印刷的瓦楞紙表面清廢裝置，包括放置座(1)，其特征在于：所述放置座(1)的一端安裝有螺紋桿(12)，且螺紋桿(12)的一側安裝有伺服電機(17)，所述放置座(1)的另一端安裝有滑動桿(16)，所述螺紋桿(12)和滑動桿(16)的外側壁活動設置有架體(6)，所述架體(6)的內部固定有安裝座(8)，且安裝座(8)的內部安裝有伸縮氣缸(7)，所述伸縮氣缸(7)的底端均安裝有連接座(14)，且連接座(14)的內部安裝有管道(5)，且管道(5)的底端安裝有吸塵頭(21)，所述管道(5)的一側安裝有廢料收集箱(4)，所述廢料收集箱(4)內部的底端安裝有負壓風機(2)，且負壓風機(2)的頂端設置有濾網(3)，所述連接座(14)內部的兩側均設置有安裝槽(24)，所述安裝槽(24)的內部均活動設置有安裝桿(25)，且安裝桿(25)的底端安裝有毛刷(9)，所述連接座(14)頂端的兩側均固定有固定座(23)，所述固定座(23)和安裝桿(25)的內部均活動設置有固定插銷(22)。

2.根據權利要求1所述的一種綠色印刷的瓦楞紙表面清廢裝置，其特征在于：所述吸塵頭(21)設置有若干個，若干個所述吸塵頭(21)在管道(5)的底端呈等間距分布。

3.根據權利要求1所述的一種綠色印刷的瓦楞紙表面清廢裝置，其特征在于：所述安裝桿(25)的橫截面小于安裝槽(24)的橫截面，所述安裝桿(25)與安裝槽(24)之間構成卡合結構。

4.根據權利要求1所述的一種綠色印刷的瓦楞紙表面清廢裝置，其特征在于：所述伸縮氣缸(7)設置有三組，三組所述伸縮氣缸(7)在架體(6)的內部呈等間距分布。

5.根據權利要求1所述的一種綠色印刷的瓦楞紙表面清廢裝置，其特征在于：所述放置座(1)的兩端均安裝有調節桿(13)，所述調節桿(13)的外側壁均活動設置有支架(18)，且支架(18)的底端均設置有鎖緊螺栓(15)，所述支架(18)的內部均安裝有電動推桿(19)，且電動推桿(19)的底端均安裝有限位塊(20)。

6.根據權利要求5所述的一種綠色印刷的瓦楞紙表面清廢裝置，其特征在于：所述支架(18)設置有四組，四組所述支架(18)均與調節桿(13)之間構成滑動結構。

7.根據權利要求1所述的一種綠色印刷的瓦楞紙表面清廢裝置，其特征在于：所述連接座(14)的一端活動設置有連接桿(10)，且連接桿(10)的內部活動設置有粘毛輥(11)。

8.根據權利要求7所述的一種綠色印刷的瓦楞紙表面清廢裝置，其特征在于：所述粘毛輥(11)的長度小于放置座(1)的長度，所述粘毛輥(11)與放置座(1)的尺寸相配適。

技術總結
本技術涉及綠色印刷的瓦楞紙清廢技術領域，公開了一種綠色印刷的瓦楞紙表面清廢裝置，包括放置座，所述放置座的一端安裝有螺紋桿，且螺紋桿的一側安裝有伺服電機，所述安裝槽的內部均活動設置有安裝桿，且安裝桿的底端安裝有毛刷，所述連接座頂端的兩側均固定有固定座，所述固定座和安裝桿的內部均活動設置有固定插銷。該技術通過設置有固定插銷、固定座、安裝槽和安裝桿等組件，該清廢裝置使用時毛刷對瓦楞紙的表面進行掃動清潔，但隨著使用時間的增加毛刷會產生一定的臟污影響后續對其他瓦楞紙的清潔，而因為增加有上述組件則使得該毛刷可以從連接座上拆下來進行維護清潔，保證后續更好地對其他瓦楞紙進行清潔。
