本技術涉及集氣罩，尤其涉及一種便于調節的集氣罩。

背景技術：

1、集氣罩是一種用于工業生產中控制和收集有害氣體或粉塵的設備，它能夠?qū)⑽廴疚飶脑搭^處有效隔離，并引導至相應的處理系統。集氣罩的設計和安裝對于提高廢氣處理效率、保護工作人員健康以及滿足環保法規要求至關重要，目前的集氣罩不便于更換過濾件以及無法對進氣的速度進行調整，對此提出一種便于調節的集氣罩，可以調整進氣的速度，通過設置多個過濾組件，對廢氣進行吸收過濾。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種便于調節的集氣罩。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種便于調節的集氣罩，包括外殼一，所述外殼一的頂部安裝有外殼二，在外殼二中安裝有調節組件，所述調節組件包括安裝架，所述安裝架安裝在外殼二中，在安裝架的頂部安裝有軸承座，在軸承座上轉動安裝有錐齒輪二，在外殼二的一側設置有轉動孔，在孔內轉動安裝有錐齒輪一,錐齒輪一與錐齒輪二相嚙合，在外殼二的外側通過支架安裝有伺服電機,伺服電機的輸出端與錐齒輪一相連，所述集氣罩還包括控制模塊，伺服電機與控制模塊電性連接。

4、作為本實用新型再進一步的方案：所述調節組件還包括扇形板，所述扇形板通過轉動軸安裝在錐齒輪二的頂部，扇形板上設置有若干個對稱的扇形孔。

5、作為本實用新型再進一步的方案：所述調節組件還包括進氣板，所述進氣板安裝在外殼二的內部，設置在扇形板的頂部，在進氣板上設置有若干組大小不同的進氣孔，同一尺寸的進氣孔對稱分布。

6、作為本實用新型再進一步的方案：所述集氣罩還包括第一過濾組件，所述第一過濾組件包括過濾板，在外殼二的頂部安裝有外殼三，在外殼三的一側設置有開口，過濾板安裝在開口內，在過濾板上設置有若干個過濾孔。

7、作為本實用新型再進一步的方案：所述第一過濾組件包括把手，所述把手安裝在過濾板的外表面，在外殼三的表面設置有卡扣，在過濾板的頂部位于卡扣的下方設置有卡槽。

8、作為本實用新型再進一步的方案：所述集氣罩還包括外殼四，所述外殼四安裝在外殼三的頂部，在外殼四的底部設置有環形筒，在外殼四的側面設置有窗戶，在外殼四的底部設置有第二過濾組件，所述第二過濾組件包括弧形支撐座，所述弧形支撐座設置有若干個，弧形支撐座安裝在外殼四底部的環形筒的內部，在弧形支撐座的頂部安裝有錐形件，在外殼四的底部設置有若干個過濾件。

9、作為本實用新型再進一步的方案：所述集氣罩還包括換氣扇，所述換氣扇通過支架安裝在外殼四的頂部內側，換氣扇與控制模塊電性連接。

10、本實用新型的有益效果為：

11、1.通過控制模塊驅動伺服電機，轉動扇形板，可以對進氣的孔洞進行選擇，便于調整進氣的速度，可以通過自動化調整，不用人工手動調整進氣的速度。

12、2.通過將過濾板設置為可拆卸的結構，便于后期更換過濾板，更換方式簡便快捷，節省維護的時間。

13、3.通過控制模塊驅動換氣扇使外殼四內部形成負壓狀態，將廢氣吸入外殼四中，在吸入的過程中廢氣經過濾件過濾再排出，減少空氣污染，通過設置錐形件可以使廢氣經過過濾件，便于將大顆粒堆積在外殼四的底部。

技術特征：

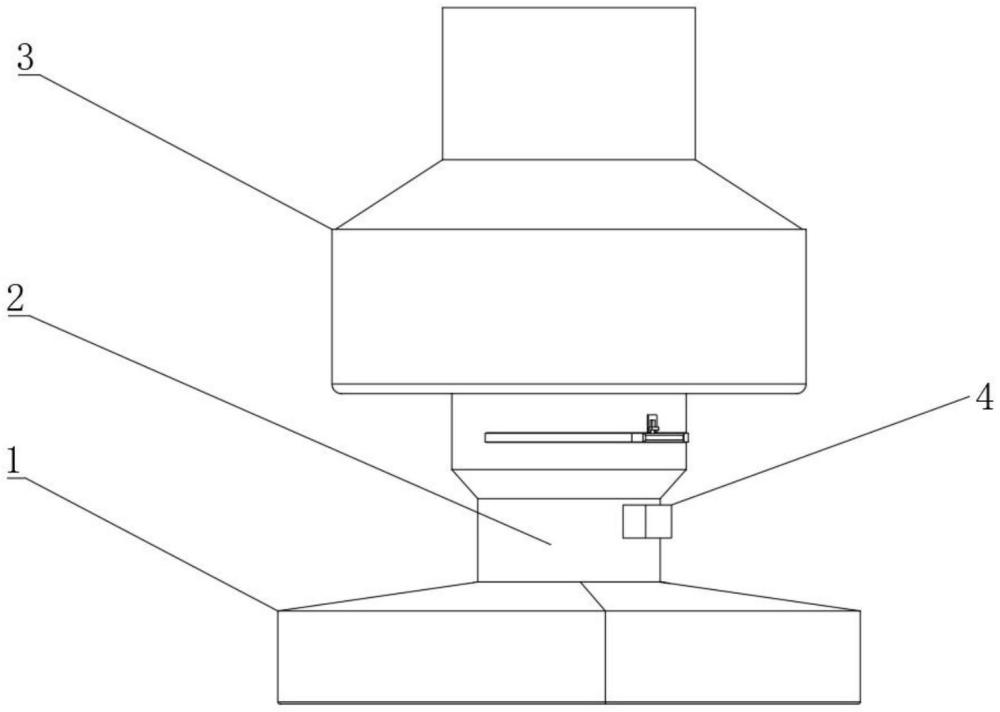

1.一種便于調節的集氣罩，其特征在于，包括外殼一(1)，所述外殼一(1)的頂部安裝有外殼二(2)，在外殼二(2)中安裝有調節組件，所述調節組件包括安裝架(6)，所述安裝架(6)安裝在外殼二(2)中，在安裝架(6)的頂部安裝有軸承座(7)，在軸承座(7)上轉動安裝有錐齒輪二(8)，在外殼二(2)的一側設置有轉動孔，在孔內轉動安裝有錐齒輪一(5),錐齒輪一(5)與錐齒輪二(8)相嚙合，在外殼二(2)的外側通過支架安裝有伺服電機(4),伺服電機(4)的輸出端與錐齒輪一(5)相連，所述集氣罩還包括控制模塊，伺服電機(4)與控制模塊電性連接。

2.根據權利要求1所述的一種便于調節的集氣罩，其特征在于，所述調節組件還包括扇形板(9)，所述扇形板(9)通過轉動軸安裝在錐齒輪二(8)的頂部，扇形板(9)上設置有若干個對稱的扇形孔。

3.根據權利要求2所述的一種便于調節的集氣罩，其特征在于，所述調節組件還包括進氣板(10)，所述進氣板(10)安裝在外殼二(2)的內部，設置在扇形板(9)的頂部，在進氣板(10)上設置有若干組大小不同的進氣孔，同一尺寸的進氣孔對稱分布。

4.根據權利要求3所述的一種便于調節的集氣罩，其特征在于，所述集氣罩還包括第一過濾組件，所述第一過濾組件包括過濾板(12)，在外殼二(2)的頂部安裝有外殼三(11)，在外殼三(11)的一側設置有開口，過濾板(12)安裝在開口內，在過濾板(12)上設置有若干個過濾孔。

5.根據權利要求4所述的一種便于調節的集氣罩，其特征在于，所述第一過濾組件包括把手(13)，所述把手(13)安裝在過濾板(12)的外表面，在外殼三(11)的表面設置有卡扣(14)，在過濾板(12)的頂部位于卡扣(14)的下方設置有卡槽。

6.根據權利要求5所述的一種便于調節的集氣罩，其特征在于，所述集氣罩還包括外殼四(3)，所述外殼四(3)安裝在外殼三(11)的頂部，在外殼四(3)的底部設置有環形筒，在外殼四(3)的側面設置有窗戶，在外殼四(3)的底部設置有第二過濾組件，所述第二過濾組件包括弧形支撐座(16)，所述弧形支撐座(16)設置有若干個，弧形支撐座(16)安裝在外殼四(3)底部的環形筒的內部，在弧形支撐座(16)的頂部安裝有錐形件(17)，在外殼四(3)的底部設置有若干個過濾件(18)。

7.根據權利要求6所述的一種便于調節的集氣罩，其特征在于，所述集氣罩還包括換氣扇(15)，所述換氣扇(15)通過支架安裝在外殼四(3)的頂部內側，換氣扇(15)與控制模塊電性連接。

技術總結
本技術公開了一種便于調節的集氣罩，包括外殼一，所述外殼一的頂部安裝有外殼二，在外殼二中安裝有調節組件，所述調節組件包括安裝架，所述安裝架安裝在外殼二中，在安裝架的頂部安裝有軸承座，在軸承座上轉動安裝有錐齒輪二，在外殼二的一側設置有轉動孔，在孔內轉動安裝有錐齒輪一,錐齒輪一與錐齒輪二相嚙合，在外殼二的外側通過支架安裝有伺服電機,伺服電機的輸出端與錐齒輪一相連。本技術通過控制模塊驅動伺服電機，轉動扇形板，可以對進氣的孔洞進行選擇，便于調整進氣的速度，可以通過自動化調整，不用人工手動調整進氣的速度。

技術研發人員：孫平,孫敏,林波
受保護的技術使用者：蘇州漢特環保設備有限公司
技術研發日：20240814
技術公布日：2025/4/24
