本發明涉及小麥加工技術領域，具體為一種小麥粉細加工用攪拌粉碎裝置。

背景技術：

我國是小麥生產大國，產量高、儲量大。收割出來的小麥，需要對其進行加工，然而現有的技術只是對小麥進行簡單的配料攪拌，往往加工出來的小麥粉會出現顆粒大，成顆粒狀，所以急需一種既可以對小麥進行徹底粉碎又可以攪拌的一種裝置。

技術實現要素：

本發明的目的在于提供一種小麥粉細加工用攪拌粉碎裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種小麥粉細加工用攪拌粉碎裝置，包括進料斗，所述進料斗的底部與粉碎殼體連接，所述粉碎殼體的兩側內壁設有齒刀，所述粉碎殼體的內腔設有齒輪，所述齒輪上設有刀片，所述粉碎殼體的底部與攪拌筒連接，所述攪拌筒的上側壁開有攪拌進料口，所述攪拌筒的左側設有電機，所述電機的底部設有電機支座，所述電機的右端設有聯軸器，所述電機的輸出端設有轉軸，且轉軸延伸至攪拌筒的內腔，所述轉軸的外壁設有攪拌桿，所述攪拌筒的底部設有攪拌筒支座，所述攪拌筒的右側底部設有出料斗，所述出料斗上設有節流閥。

優選的，所述攪拌桿的數量不少于8個，且均勻平行排列在轉軸的側壁上。

優選的，所述齒輪的數量不少于2個。

優選的，所述節流閥上設有手柄。

與現有技術相比，本發明的有益效果是：該種小麥細加工用攪拌粉碎裝置，通過設有刀片、齒輪、齒刀組成的粉碎裝置，可以對小麥徹底的粉碎，解決了現有技術中小麥在加工攪拌時不能充分粉碎或者完全不能粉碎的一種弊端，大大提高了生產效率和產品質量。

附圖說明

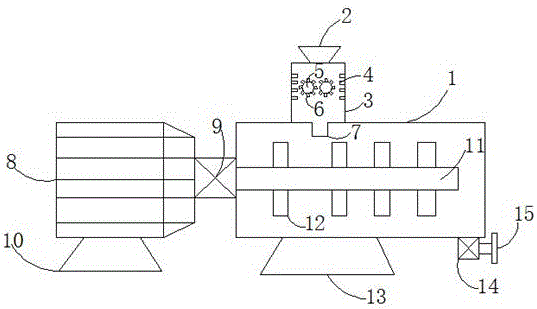

圖1為本發明結構示意圖。

圖中：1攪拌筒、2進料斗、3粉碎殼體、4齒刀、5齒輪、6刀片、7攪拌進料口、8電機、9聯軸器、10電機支座、11轉軸、12攪拌桿、13攪拌筒支座、14出料斗、15節流閥。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1，本發明提供一種技術方案：一種小麥粉細加工用攪拌粉碎裝置，包括進料斗2，所述進料斗2的底部與粉碎殼體3連接，所述粉碎殼體3的兩側內壁設有齒刀4，所述粉碎殼體3的內腔設有齒輪5，所述齒輪5上設有刀片6，所述粉碎殼體3的底部與攪拌筒1連接，所述攪拌筒1的上側壁開有攪拌進料口7，所述攪拌筒1的左側設有電機8，所述電機8的底部設有電機支座10，所述電機8的右端設有聯軸器9，所述電機8的輸出端設有轉軸11，且轉軸11延伸至攪拌筒1的內腔，所述轉軸11的外壁設有攪拌桿12，所述攪拌筒1的底部設有攪拌筒支座13，所述攪拌筒1的右側底部設有出料斗14，所述出料斗14上設有節流閥15。所述攪拌桿12的數量不少于8個，且均勻平行排列在轉軸11的側壁上。所述齒輪5的數量不少于2個。所述節流閥15上設有手柄。

工作原理：通過進料斗2把小麥原料加入到粉碎裝置內，通過齒輪5、刀片6和齒刀4組成的粉碎裝置對原料進行粉碎，之后通過攪拌進料口7把粉碎過后的原料輸送到攪拌筒1內，之后通過電機8帶動轉軸11轉動，進而帶動攪拌桿12轉動進行攪拌，當攪拌完成后，打開節流閥15通過出料斗14把原料輸送出來。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
