本發明涉及除塵設備技術領域，尤其涉及一種陶瓷生產專用除塵裝置。

背景技術：

陶瓷生產過程中，原料坯泥壓制成型后須在坯體表面均勻涂上釉料層再進行燒制，才能最終制成工業成品，在坯體上釉前一般需進行坯體表面的清潔除塵和淋水處理，以除去坯體表面的塵垢和油污并使坯體表面充分濕潤，從而使坯體經上釉后釉料能充分均勻附著在坯體表面，保證坯釉的良好結合。坯體表面塵垢的來源主要為修坯時產生的雜屑和生產時沾著上的污塵。修坯需要對坯體表面進行打磨和修整成產品工藝所要求的形狀，因此會產生大量顆粒細小肉眼無法直接發現的碎屑塵粒直接附著在坯體表面。目前現有的陶瓷除塵設備采用的除塵裝置只進行一次噴淋多數的大顆粒灰塵并沒有被清除，被流放在空氣當中仍然對空氣照成污染；現有的噴頭裝置通常在使用當中堵塞后就容易損壞。

技術實現要素：

本發明的目的是為了解決現有技術中存在的缺點，而提出的一種陶瓷生產專用除塵裝置。

為了實現上述目的，本發明采用了如下技術方案：

一種陶瓷生產專用除塵裝置，包括箱體外殼，所述箱體外殼內設有底板，所述底板的下方設有第一隔板和第二隔板，所述第二隔板的一端連接在第一隔板的一端，所述第二隔板的一端連接在箱體外殼的內壁上，所述箱體外殼的內壁上通過轉軸轉動連接有擋板，所述擋板遠離轉軸的一端與第一隔板的另一端連接，所述第一隔板和第二隔板之間設有過濾裝置，所述箱體外殼的內腔通過擋板、底板、過濾裝置和第二隔板分隔成沉淀室、凈化室和分離室，所述箱體外殼的一側設有與凈化室連通的出風口，所述出風口上安裝有出風管，所述箱體外殼的上方設有儲水箱，所述儲水箱的一側連接有連接管，所述連接管上垂直連接有噴淋管，所述噴淋管穿過箱體外殼延伸至分離室內，所述噴淋管位于分離室的一端上設有若干個噴頭，所述擋板的一端設有鎖緊裝置，所述出風管上安裝有吸風機。

優選地，所述過濾裝置包括第一過濾板、第二過濾板和第三過濾板，所述第一過濾板和第二過濾板之間設有過濾棉，所述第二過濾板和第三過濾板之間設有分子篩。

優選地，所述噴頭包括噴頭管，所述噴頭管管壁內設有霧化器，所述霧化器上端設有多個出水口，所述出水口上端設有濾芯，所述濾芯上端設有不銹鋼濾網。

優選地，所述鎖緊裝置包括卡塊，所述卡塊上設有第二凹槽，且第二凹槽內設有鎖緊塊，所述第二凹槽和鎖緊塊之間設有第二彈簧。

優選地，所述連接管上設有控制閥門。

優選地，所述沉淀室的內壁上設有第一彈簧，所述第一彈簧遠離沉淀室內壁的一端連接在擋板。

本發明中，使用者使用該裝置時，首先打開水管上的閥門，接著水從噴頭中噴向成型的陶瓷，由于噴淋管中的水經過噴頭內的霧化器和不銹鋼濾網，從而使得噴向陶瓷上的水花更細而不損傷陶瓷表面，此時在吸風機的吸引下，灰塵夾雜著水漬順著斜塊進入到過濾裝置內，由于過濾裝置內的過濾棉和分子篩的作用使得噴淋之后的水變得更加純凈，過濾后的水進入凈化室，隨著擋板上的灰塵淤泥變得越來越多，達到一定的重量之后淤泥向下壓擋板，使得過多的淤泥流入沉淀室，后經第一彈簧的作用擋板又能回到原處，并且在鎖緊裝置的作用下，擋板密封的更嚴。本發明，結構簡單，易操作，除塵效果更顯著，該裝置使用便捷巧妙，適宜廣泛推廣。

附圖說明

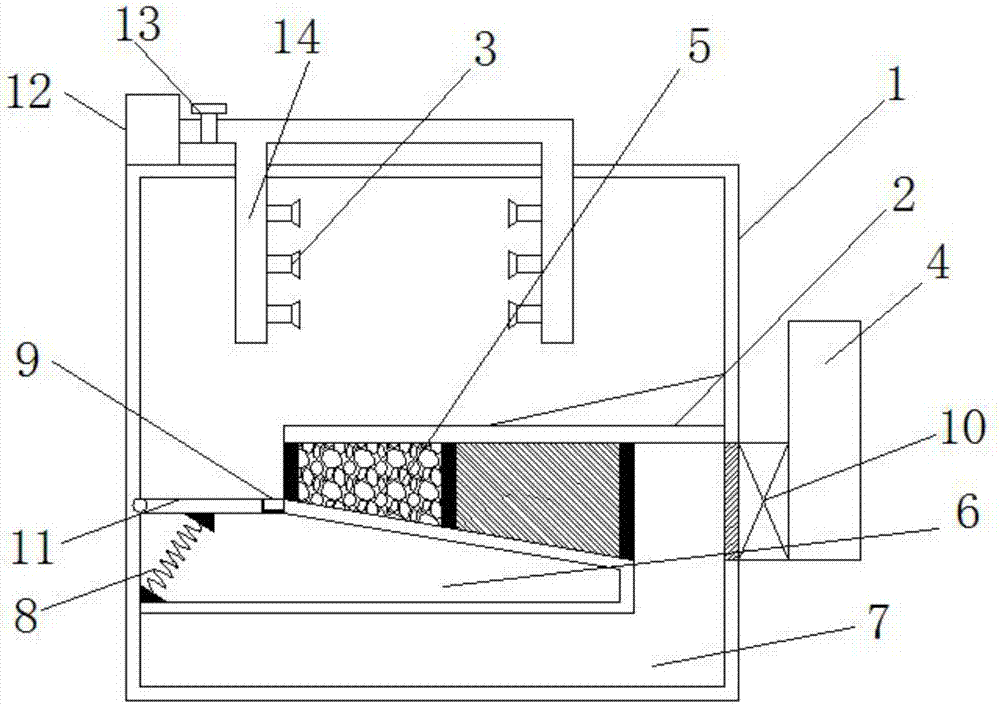

圖1為本發明提出的一種陶瓷生產專用除塵裝置的結構示意圖；

圖2為本發明提出的一種陶瓷生產專用除塵裝置的噴頭結構示意圖；

圖3為本發明提出的一種陶瓷生產專用除塵裝置的鎖緊裝置結構示意圖。

圖中：1箱體外殼、2底板、3噴頭、301噴頭管、302霧化器、303不銹鋼濾網、304濾芯、4出風管、5過濾裝置、6沉淀室、7凈化室、8第一彈簧、9鎖緊裝置、901鎖緊塊、902卡塊、903第二彈簧、10吸風機、11擋板、12儲水箱、13閥門、14噴淋管。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。

參照圖1-3，一種陶瓷生產專用除塵裝置，包括箱體外殼1，，箱體外殼1內設有底板2，底板2的下方設有第一隔板和第二隔板，第二隔板的一端連接在第一隔板的一端，第二隔板的一端連接在箱體外殼1的內壁上，箱體外殼1的內壁上通過轉軸轉動連接有擋板11，擋板11遠離轉軸的一端與第一隔板的另一端連接，第一隔板和第二隔板之間設有過濾裝置5，過濾裝置5包括第一過濾板、第二過濾板和第三過濾板，第一過濾板和第二過濾板之間設有過濾棉，第二過濾板和第三過濾板之間設有分子篩，使得凈化的效果更佳，箱體外殼1的內腔通過擋板11、底板2、過濾裝置5和第二隔板分隔成沉淀室6、凈化室7和分離室，沉淀室6的內壁上設有第一彈簧8，第一彈簧8遠離沉淀室6內壁的一端連接在擋板11，增加擋板11的回彈效果，箱體外殼1的一側設有與凈化室7連通的出風口，出風口上安裝有出風管4，箱體外殼1的上方設有儲水箱12，儲水箱12的一側連接有連接管，連接管上設有控制閥門，使得閥門可以更好地控制水流量，連接管上垂直連接有噴淋管14，噴淋管14穿過箱體外殼1延伸至分離室內，噴淋管14位于分離室的一端上設有若干個噴頭3，噴頭3包括噴頭管301，噴頭管301管壁內設有霧化器302，霧化器302上端設有多個出水口，出水口上端設有濾芯304，濾芯304上端設有不銹鋼濾網303，增加噴淋的效果，擋板11的一端設有鎖緊裝置9，出風管4上安裝有吸風機10，鎖緊裝置9包括卡塊902，卡塊902上設有第二凹槽，且第二凹槽內設有鎖緊塊901，第二凹槽和鎖緊塊901之間設有第二彈簧903。

本發明中，本發明中，使用者使用該裝置時，首先打開水管上的閥門13，接著水從噴頭3中噴向成型的陶瓷，由于噴淋管14中的水經過噴頭3內的霧化器301和不銹鋼濾網303，從而使得噴向陶瓷上的水花更細而不損傷陶瓷表面，此時在吸風機10的吸引下，灰塵夾雜著水漬順著斜塊進入到過濾裝置5內，由于過濾裝置內的過濾棉和分子篩的作用使得噴淋之后的水變得更加純凈，過濾后的水進入凈化室7，隨著擋板11上的灰塵淤泥變得越來越多，達到一定的重量之后淤泥向下壓擋板11，使得過多的淤泥流入沉淀室6，后經第一彈簧8的作用擋板11又能回到原處，并且在鎖緊裝置9的作用下，擋板11密封的更嚴。

以上所述，僅為本發明較佳的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，根據本發明的技術方案及其發明構思加以等同替換或改變，都應涵蓋在本發明的保護范圍之內。

技術特征：

技術總結
本發明公開了一種陶瓷生產專用除塵裝置，包括箱體外殼，所述箱體外殼內設有底板，所述底板的下方設有第一隔板和第二隔板，所述第二隔板的一端連接在第一隔板的一端，所述第二隔板的一端連接在箱體外殼的內壁上，所述箱體外殼的內壁上通過轉軸轉動連接有擋板，所述擋板遠離轉軸的一端與第一隔板的另一端連接，所述第一隔板和第二隔板之間設有過濾裝置，所述箱體外殼的內腔通過擋板、底板、過濾裝置和第二隔板分隔成沉淀室、凈化室和分離室，所述箱體外殼的一側設有與凈化室連通的出風口，所述出風口上安裝有出風管。本發明，結構簡單，易操作，除塵效果顯著，該裝置使用便捷巧妙，適宜廣泛推廣。

技術研發人員：張云林
受保護的技術使用者：重慶市永恒玻陶工藝有限公司
技術研發日：2016.11.18
技術公布日：2017.10.03
