本發明涉及一種攪拌裝置，具體是一種減震減噪化工用攪拌裝置。

背景技術：

在化工行業，常常需要使用到攪拌設備對物料進行攪拌。其中，攪拌機是一種液體、固體、氣體介質強迫對流并均勻混合的裝置，在現有技術中，由于目前國內一些企業開發時間短、技術含量低、制造水平差，沒有及時改進提高，攪拌不均勻，出現噪音大，嚴重影響操作人員的聽力，導致聽力受損；攪拌設備震動劇烈，影響產品質量。

技術實現要素：

本發明的目的在于提供一種減震減噪化工用攪拌裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：

一種減震減噪化工用攪拌裝置，包括攪拌裝置本體、攪拌腔和底座；所述攪拌腔內設有進料管道、防腐隔層、攪拌軸、攪拌葉、錨式攪拌槳、溫度感應器和攝像板；所述進料管道外涂有防腐層；進料管道上設有進料口；所述攪拌葉均勻的固定連接在攪拌軸上；所述錨式攪拌槳固定連接在攪拌軸底端靠近攪拌腔底部的位置；所述攝像板上設有支撐架；所述支撐架上設有觸屏鍵盤和觀察板；所述攪拌腔底部右側外壁上設有出料口；所述出料口固定連接在攪拌裝置本體的外壁上；出料口內設有過濾網；攪拌腔外設有外殼；所述外殼是由不銹鋼材料制成的；所述底座內設有隔音罩、支撐腿、電機、連接軸和減速器；所述隔音罩是由泡沫材料制成的；所述攪拌裝置本體底部設有基座；所述基座下設有減震墊；所述減震墊是由橡膠材料制成的，減震墊與基座之間通過膠接一起。

作為本發明進一步的方案：所述進料口的直徑大于進料管道的直徑。

作為本發明再進一步的方案：所述減震墊與基座之間通過膠接一起。

與現有技術相比，本發明的有益效果是：

本發明攪拌葉能夠增大物料間的接觸面積，保證了物料反應均勻度；過濾網能夠防止結塊大顆粒的卸出，錨式攪拌槳旋轉攪拌使結塊大顆粒粉碎，以便于卸出；隔音罩能夠隔絕噪音，保護工作人員的身心健康，使工作人員能夠有一個舒適的工作環境；減震墊能夠減少設備的震動，提高物料產品的質量。

附圖說明

圖1為一種減震減噪化工用攪拌裝置的結構示意圖。

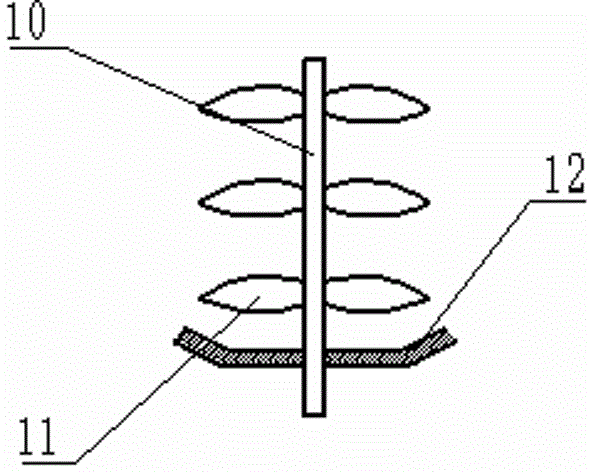

圖2為一種減震減噪化工用攪拌裝置中攪拌腔內的結構示意圖。

圖中：1-攪拌裝置本體，2-觸屏鍵盤，3-觀察屏，4-支撐架，5-進料口，6-進料管道，7-外殼，8-防腐隔層，9-攪拌腔，10-攪拌軸，11-攪拌葉，12-錨式攪拌槳，13-底座，14-隔音罩，15-支撐腿，16-電機，17-連接軸，18-減震墊，19-基座，20-減速器，21-出料口，22-過濾網，23-溫度感應器，24-攝像板。

具體實施方式

下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。

請參閱圖1-2，一種減震減噪化工用攪拌裝置，包括攪拌裝置本體1、攪拌腔9和底座13；所述攪拌腔9內設有進料管道6、防腐隔層8、攪拌軸10、攪拌葉11、錨式攪拌槳12、溫度感應器23和攝像板24；所述進料管道6外涂有防腐層，以防進料管道因物料反應而損壞；進料管道6上設有進料口5；所述進料口5的直徑大于進料管道6的直徑，以便于物料順利進入攪拌腔9；所述防腐隔層8能夠防止物料在反應時產生的化學反應損壞攪拌腔9的內壁；所述攪拌葉11均勻的固定連接在攪拌軸10上；攪拌葉11能夠增大物料間的接觸面積，保證了物料反應均勻度；所述錨式攪拌槳12固定連接在攪拌軸10底端靠近攪拌腔9底部的位置，錨式攪拌槳12能夠使產生的大顆粒結塊化合物繼續旋轉，從而達到產品質量要求；所述攝像板24上設有支撐架4；所述支撐架4上設有觸屏鍵盤2和觀察板3；所述溫度感應器23能夠感應到物料反應過程中的溫度，攝像板24能夠將攪拌腔9內的物料反應進程反映在觀察板3上，以便于工作人員精確掌握物料在反應時現象和溫度，從而通過觸屏鍵盤2進行調節，提高產品的產量和質量；所述攪拌腔9底部右側外壁上設有出料口21；所述出料口21固定連接在攪拌裝置本體1的外壁上；出料口21內設有過濾網22；所述過濾網22能夠防止結塊大顆粒的卸出，錨式攪拌槳12旋轉攪拌使結塊大顆粒粉碎，以便于卸出；攪拌腔9外設有外殼7；所述外殼7是由不銹鋼材料制成的；所述底座13內設有隔音罩14、支撐腿15、電機16、連接軸17和減速器20；所述隔音罩14是由泡沫材料制成的，隔音罩14能夠隔絕噪音，保護工作人員的身心健康，使工作人員能夠有一個舒適的工作環境；所述電機16通過連接軸17與減速器20連接一起，減速器20與攪拌軸10固定連接一起，觸屏鍵盤2能夠通過對減速器20的調節從而改變攪拌軸10的轉動速度，使物料反應均勻；所述攪拌裝置本體1底部設有基座19；所述基座19下設有減震墊18；所述減震墊18是由橡膠材料制成的，減震墊18與基座19之間通過膠接一起；減震墊18能夠減少設備的震動，提高物料產品的質量。

上面對本專利的較佳實施方式作了詳細說明，但是本專利并不限于上述實施方式，在本領域的普通技術人員所具備的知識范圍內，還可以在不脫離本專利宗旨的前提下做出各種變化。
