本發明屬于中藥粉碎技術領域，具體涉及一種離心式中藥粉碎機。

背景技術：

在中藥使用前對中藥材進行粉碎處理，有利于更大限度的發揮中藥的藥效。中藥粉碎設備利用粉碎齒盤間的高速相對運動，被粉碎物料在齒間受到沖擊、摩擦及物料彼此間沖擊等綜合作用獲得粉碎。

然而，現有中藥粉碎機的粉碎齒盤包括動齒盤和靜齒盤，靜齒盤相對于粉碎機機架靜止，動齒盤與驅動電機的轉子連接，動齒盤在電機的驅動下相對于靜齒盤旋轉。然而在粉碎過程中，中藥物料與動齒盤之間的摩擦力使得中藥物料隨動齒盤一起運動，這樣，在粉碎機蝸殼進料口處，中藥物料被動齒盤甩向進料口，阻礙新物料進入粉碎機粉碎間隙，從而影響粉碎機的加料。同時現有的中藥粉碎機還存在粉碎效率低、能耗高、粉碎粒徑不均勻等缺陷。

技術實現要素：

本發明的目的在于克服上述現有技術的不足，提供一種離心式中藥粉碎機，通過驅動電機帶動轉動盤轉動，物料從上料口落到磨盤中央，在離心力的作用下向轉動邊緣移動并受到研磨輥軸的碾壓，粉碎后的物料離開磨盤，進入轉動盤，進行循環往復運動。

本發明技術方案一種離心式中藥粉碎機，包括機殼(9)，所述機殼(9)內設有粉碎腔(6)，粉碎腔(6)的上部與進料導向槽(3)的出口相連接，粉碎腔(6)下端設有轉動盤(7)，轉動盤(7)下端連接有驅動電機(19)，所述的轉動盤(7)內部邊緣設有研磨輥(20)。

所述的粉碎腔(6)的上部設有主動磨輥(4)和從動磨輥(8)，主動磨輥(4)固定在主動軸(13)的中部，主動軸(13)的兩側通過第一軸承(14)固定在機殼(9)的側壁上，主動軸(13)的兩端固定有第一大帶輪(12)和第二小帶輪(15)，第一大帶輪(12)通過皮帶與固定在電機(5)上的第一小帶輪相連接，從動磨輥(8)固定在從動軸(18)的中部，從動軸(18)的端部和中部通過第二軸承(17)固定在機殼(9)的側壁上，從動軸(18)的另一個端部固定有第二大帶輪(16)，第二大帶輪(16)通過皮帶與第二小帶輪(15)相連接。

所述進料導向槽(3)的進口處與進料卸料器(2)的出口相連接，進料卸料器(2)的進口與料斗(1)的底部出口相連接。

所述的轉動盤(7)外邊緣為弧形邊。

所述電機(5)固定在機殼(9)外部的側壁上。

與現有技術相比，本發明的有益效果是：

本發明通過驅動電機帶動轉動盤轉動，物料從上料口落到磨盤中央，在離心力的作用下向轉動邊緣移動并受到研磨輥軸的碾壓，粉碎后的物料離開磨盤，進入轉動盤，進行循環往復運動；同時電機通過皮帶帶動主動磨輥和從動磨輥高速轉動，實現中藥的粉碎，具有粉碎效率高、能耗低、粉碎粒徑均勻的優點，同時通過設置出料卸料器和進料卸料器避免粉碎揚塵泄漏，保證廠區的清潔。

附圖說明

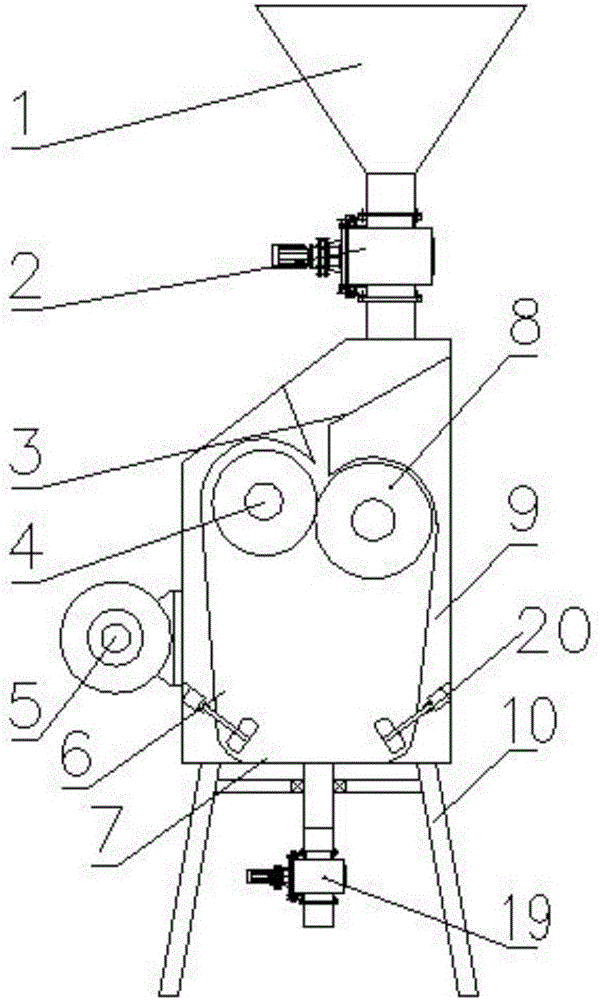

圖1為本發明一種離心式中藥粉碎機的結構示意圖；

圖2為圖1的俯視圖。

圖中，1、料斗，2、進料卸料器，3、進料導向槽，4、主動磨輥，5、電機，6、粉碎腔，7、轉動盤，8、從動磨輥，9、機殼，10、支腿，11、第一小帶輪，12、第一大帶輪，13、主動軸，14、第一軸承，15、第二小帶輪，16、第二大帶輪，17、第二軸承，18、從動軸，19、出料卸料器、20研磨輥

具體實施方式

為便于本領域技術人員理解本發明技術方案，現結合說明書附圖對本發明技術方案做進一步的說明。

如圖1、圖2所示，一種離心式中藥粉碎機，包括機殼9，所述機殼9內設有粉碎腔6，粉碎腔6的上部與進料導向槽3的出口相連接，粉碎腔6下端設有轉動盤7，轉動盤7下端連接有驅動電機19，所述的轉動盤7內部邊緣設有研磨輥20；所述的轉動盤7外邊緣為弧形邊，所述的粉碎腔6的上部設有主動磨輥4和從動磨輥8，主動磨輥4固定在主動軸13的中部，主動軸13的兩側通過第一軸承14固定在機殼9的側壁上，主動軸13的兩端固定有第一大帶輪12和第二小帶輪15，第一大帶輪12通過皮帶與固定在電機5上的第一小帶輪相連接，從動磨輥8固定在從動軸18的中部，從動軸18的端部和中部通過第二軸承17固定在機殼9的側壁上，從動軸18的另一個端部固定有第二大帶輪16，第二大帶輪16通過皮帶與第二小帶輪15相連接；所述進料導向槽3的進口處與進料卸料器2的出口相連接，進料卸料器2的進口與料斗1的底部出口相連接；所述電機5固定在機殼9外部的側壁上。本發明通過驅動電機帶動轉動盤轉動，物料從上料口落到磨盤中央，在離心力的作用下向轉動邊緣移動并受到研磨輥軸的碾壓，粉碎后的物料離開磨盤，進入轉動盤，進行循環往復運動；同時電機通過皮帶帶動主動磨輥和從動磨輥高速轉動，實現中藥的粉碎，具有粉碎效率高、能耗低、粉碎粒徑均勻的優點，同時通過設置出料卸料器和進料卸料器避免粉碎揚塵泄漏，保證廠區的清潔。

本發明技術方案在上面結合附圖對發明進行了示例性描述，顯然本發明具體實現并不受上述方式的限制，只要采用了本發明的方法構思和技術方案進行的各種非實質性改進，或未經改進將發明的構思和技術方案直接應用于其它場合的，均在本發明的保護范圍之內。
