本實用新型涉及家具板加工制造，具體來說，是一種甲醛清除裝置。

背景技術：

家具板的傳統生產工藝：旋皮、曬干、涂膠、鋪板組坯、熱壓、砂光、鋸邊等工序，由于在涂膠及組坯工序使用脲醛膠，導致生產出來的家具板含有甲醛成分，多年來如何有效降低甲醛含量、生產出綠色環保的家居板，是板材企業的追求。

專利文獻CN 205084608U(申請日：2015.09.22)公開了一種室內空氣凈化裝置，尤其涉及了一種用于噴涂甲醛清除劑的室內一種甲醛清除裝置，機殼開有進風口和出風口，進風口處設有鼓風機，出風口連接有柔性導管，機殼內設有隔板，氣體從進風口進入機殼，通過隔板的通風口流入工作腔，在工作腔內與霧化的甲醛清除劑混合后從柔性導管排出。

本實用新型本裝置采用全屋霧化的方法來噴涂藥劑去除甲醛，使得藥劑涂刷更均勻，清除甲醛更全面，藥劑霧化和噴涂均為自動控制，節約勞動力，施工質量更高，裝置成本低，更避免了工人長時間在藥劑環境中工作而對身體造成損害。

但是上述技術方案并不能消除家具板生產過程中產生的大量的脲醛膠，家具板含有大量的甲醛，會直接影響使用者的身體健康。

技術實現要素：

本實用新型目的是旨在提供了一種有效降低家具板生產過程中產生大量的脲醛膠的一種甲醛清除裝置。

為實現上述技術目的，本實用新型采用的技術方案如下：

一種甲醛清除裝置，包括機架，位于機架下層的液壓油缸，位于機架上層的熱壓板，位于機架兩側的吸附管道，所述吸附管道內設有抽風機，所述抽風機上方設有活性炭過濾網。所述吸附管道朝向熱壓板側設有第一缺口，所述第一缺口上方安裝抽風機。所述吸附管道直徑為15-20cm，所述吸附管道頂部設有翻折蓋。所述吸附管道內壁設有第一限位條。所述熱壓板包括上熱壓板，下熱壓板，所述上熱壓板下表面設有第一壓面，所述下熱壓板上表面設有第二壓面。

采用上述技術方案的實用新型，先把板材放在上熱壓板和下熱壓板之間，通過液壓油缸提升下熱壓板，完成對板材的加壓，上熱壓板和下熱壓板之間有熱氣流動，壓力加大，溫度 升高，游離的脲醛膠通過第一缺口進入吸附管道，利用活性炭過濾網內的活性炭的吸附脲醛膠，完成過濾，需要說明的是，機架起到支撐固定作用；利用相互配合的第一限位條和翻折蓋便于更換活性炭過濾網里面的活性炭。在家具板熱壓工序中，添加活性炭過濾網，利用活性炭的吸附功能，把板材中的脲醛膠在熱壓過程中吸附出來，然后排除。

本實用新型相比現有技術，操作簡單，綠色環保。

附圖說明

本實用新型可以通過附圖給出的非限定性實施例進一步說明；

圖1為本實用新型一種甲醛清除裝置結構示意圖；

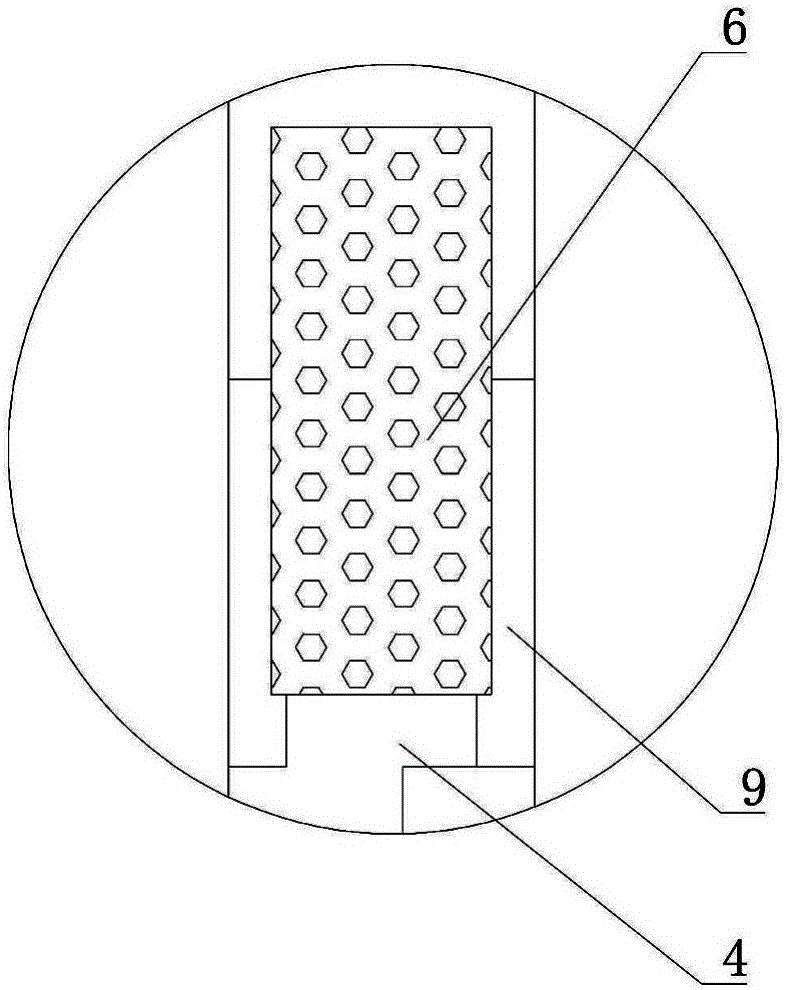

圖2為圖1中A的局部放大圖；

主要元件符號說明如下：

機架1，液壓油缸2，熱壓板3，吸附管道4，抽風機5，活性炭過濾網6，第一缺口7，翻折蓋8，第一限位條9，上熱壓板10，下熱壓板11，第一壓面12，第二壓面13。

具體實施方式

為了使本領域的技術人員可以更好地理解本實用新型，下面結合附圖和實施例對本實用新型技術方案進一步說明。

實施例一，

如圖1，圖2所示，一種甲醛清除裝置，包括機架1，位于機架1下層的液壓油缸2，位于機架1上層的熱壓板3，位于機架1兩側的吸附管道4，吸附管道4內設有抽風機5，抽風機5上方設有活性炭過濾網6。

吸附管道4朝向熱壓板3側設有第一缺口7，第一缺口7上方安裝抽風機5。

吸附管道4直徑為18cm，吸附管道4頂部設有翻折蓋8。

吸附管道4內壁設有第一限位條9。

熱壓板3包括上熱壓板10，下熱壓板11，上熱壓板10下表面設有第一壓面12，下熱壓板11上表面設有第二壓面13。

以上對本實用新型提供的一種甲醛清除裝置結構進行了詳細介紹。具體實施例的說明只是用于幫助理解本實用新型的方法及其核心思想。應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以對本實用新型進行若干改進和修飾，這些改進和修飾也落入本實用新型權利要求的保護范圍內。
