本實用新型涉及環保處理設備，具體講是一種有機廢物熱解廢氣急冷裝置。

背景技術：
：

眾所周知，有機廢物在熱解過程中常常產生大量小分子有機物氣體，這些氣體一般通過噴淋冷凝液，如水或油等有機溶劑進行冷卻，冷卻時大多都會用到一種名稱為急冷裝置的設備，其中噴淋塔最為常見。常規的噴淋塔通常包括噴淋塔本體、設置在噴淋塔本體周壁上的急冷噴嘴以及分別開設在噴淋塔本體兩端的進口和出口，這種結構的噴淋塔在正常工作過程中，內腔很容易在混入氧氣的情況下發生爆炸，除此之外，有機物氣體和冷凝液還經常混合不均勻而導致部分有機物氣體不能完全冷卻，從而造成后續設備堵塞。

技術實現要素：
：

本實用新型要解決的技術問題是，提供一種使用時安全可靠，并且能夠確保有機物氣體充分冷凝的有機廢物熱解廢氣急冷裝置。

本實用新型的技術解決方案是，提供一種有機廢物熱解廢氣急冷裝置，包括噴淋塔本體、泄壓管道、設置在噴淋塔本體周壁上的急冷噴嘴以及分別開設在噴淋塔本體兩端的進口和出口，泄壓管道一端位于急冷噴嘴與出口之間，并與噴淋塔本體內腔相通，泄壓管道另一端安裝有防爆泄壓閥，噴淋塔本體內腔安裝有噴淋導流板，噴淋導流板位于進口與急冷噴嘴之間。

本實用新型所述的一種有機廢物熱解廢氣急冷裝置，其中，噴淋塔本體內腔還安裝有除霧器，所述除霧器靠近出口處。

本實用新型所述的一種有機廢物熱解廢氣急冷裝置，其中，所述除霧器采用折流板除霧器或絲網除霧器。

采用以上結構后，與現有技術相比，本實用新型一種有機廢物熱解廢氣急冷裝置具有以下優點：

1、設置的防爆泄壓閥可在噴淋塔本體內腔中的氣體壓力較大時，迅速將超壓氣體排出，防止發生危險，進而在使用時非常安全可靠；

2、設有噴淋導流板，有機物氣體經噴淋導流板后會產生湍流，從而與冷凝液充分接觸，確保有機物氣體充分冷凝。

設置的除霧器能夠減少不凝氣夾帶液體從出口排出。

附圖說明：

圖1是本實用新型一種有機廢物熱解廢氣急冷裝置的主視結構示意圖；

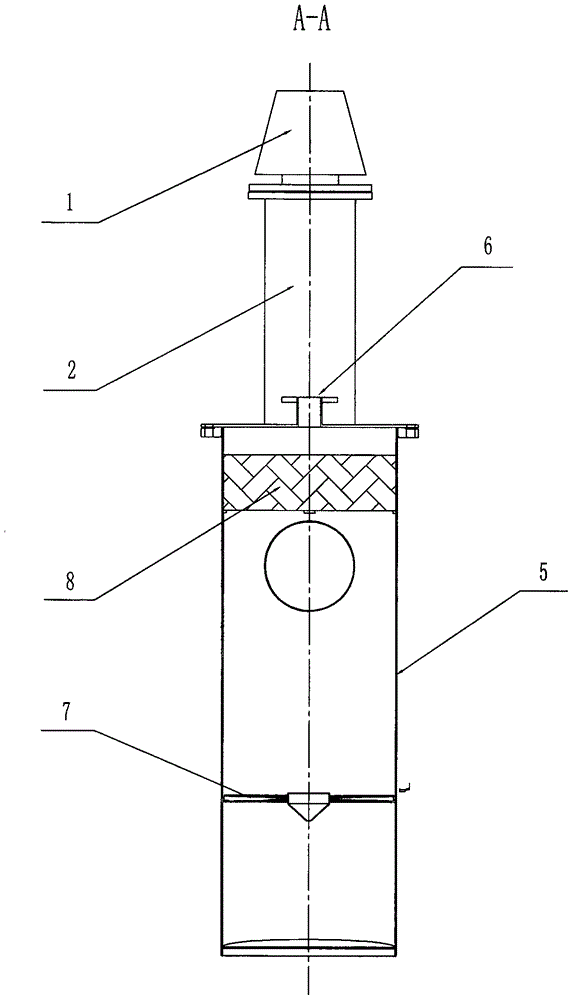

圖2是沿圖1中“A-A”線的剖視結構示意圖。

具體實施方式：

下面結合附圖和具體實施方式對本實用新型一種有機廢物熱解廢氣急冷裝置作進一步說明：

如圖1和圖2所示，本實用新型一種有機廢物熱解廢氣急冷裝置包括噴淋塔本體5、泄壓管道2、設置在噴淋塔本體5周壁上的急冷噴嘴3以及分別開設在噴淋塔本體5上下兩端的進口4和出口6，泄壓管道2一端位于急冷噴嘴3與出口6之間，并與噴淋塔本體5內腔相通，泄壓管道2另一端安裝有防爆泄壓閥1，噴淋塔本體5內腔安裝有噴淋導流板7，噴淋導流板7位于進口4與急冷噴嘴3之間，所述噴淋塔本體5內腔還安裝有除霧器8，除霧器8靠近出口6處，除霧器8采用折流板除霧器，當然也可以采用絲網除霧器。

設置的防爆泄壓閥1可在噴淋塔本體5內腔中的氣體壓力較大時，迅速將超壓氣體排出，防止危險發生，進而在使用時非常安全可靠；此外，還設有噴淋導流板7，有機物氣體經噴淋導流板7后會產生湍流，從而與經急冷噴嘴3噴出的冷凝液充分接觸，確保有機物氣體充分冷凝；出口6處設有折流板除霧器8，能夠減少不凝氣夾帶液體從出口6排出。

在本具體實施方式中，所述的防爆泄壓閥1、噴淋導流板7、折流板除霧器和絲網除霧器均為市售產品，故其具體結構不在此贅述。

以上所述的具體實施例僅僅是對本實用新型的優選實施方式進行描述，并非對本實用新型的范圍進行限定，在不脫離本實用新型設計精神的前提下，本領域普通技術人員對本實用新型的技術方案做出的各種變形和改進，均應落入本實用新型權利要求書確定的保護范圍內。
