本實用新型涉及破碎機的技術領域，特別涉及一種四轉子立軸沖擊式破碎機。

背景技術：

目前，立軸沖擊式破碎機都是具有一個轉子組的破碎機，即立軸沖擊式破碎機中的轉子破碎機構主要采用單轉子組、單腔型的單轉子破碎機構。其工作原理是利用高速旋轉的轉子將物料中拋出，被高速拋出的物料再與破碎腔內其它物料發生撞擊或者直接撞擊在破碎腔的內壁襯板上，從而發生沖擊破碎作用。

單轉子破碎機構的破碎力及破碎效果與轉子的轉速有密切關系，轉子轉速越高，物料被拋出時所具有的動力就越大，撞擊力也就越大，而現有技術的單轉子破碎機構的轉子速度最高也就只有1900r/min，因而很難再提高物料的沖擊動力，因此對于硬度更大的物料難以起到破碎的作用。為了增加了破碎強度，提高物料碰撞率，有必要提出一種四轉子立軸沖擊式破碎機。

技術實現要素：

本實用新型的目的在于克服上述現有技術的不足，提供一種四轉子立軸沖擊式破碎機，其旨在解決現有技術中單轉子破碎機構的破碎力及破碎效果較差，物料破碎率較低的技術問題。

為實現上述目的，本實用新型提出了一種四轉子立軸沖擊式破碎機，包括機架、電機組、傳動組、四轉子破碎腔、給料斗和轉子組，所述的機架的上表面的中間位置上固定安裝有破碎腔壁，所述的破碎腔壁與機架上表面形成四轉子破碎腔，所述的轉子組有四個，均安裝在四轉子破碎腔內，所述的機架內部的中間位置上固定安裝有四個傳動組，所述的四個傳動組分別與四個轉子組對應傳動連接，所述的機架的左右兩側各安裝有兩個電機組，每個電機組與對應的傳動組傳動連接，所述的破碎腔壁上端還固定安裝有四個給料斗，所述的四個給料斗均與四轉子破碎腔連通，并分別位于對應轉子組的正上方。

作為優選，四個轉子組關于機架的長邊中心線及寬邊中心線對稱分布，所述的四個轉子組的中心形成正四邊形。

作為優選，所述的四個給料斗呈田字形分布于破碎腔壁的上端面上。

作為優選，所述的給料斗的外周通過若干均勻分布的加強筋與破碎腔壁上端面固定連接。

作為優選，所述的每個電機組上端均設置有電機防護罩。

作為優選，所述的破碎腔壁為正四邊形結構，由4個矩形壁與4個圓弧壁相互交錯首尾連接而成，所述的4個圓弧壁上均安裝有檢查門，四個檢查門與四個轉子組相對應。

作為優選，所述的四個轉子組的外周與破碎腔壁之間均連接有兩塊擋料板，形成扇形擋料區，所述的4個圓弧壁分別位于相應的扇形擋料區上。

作為優選，所述的機架上設置有若干機架腳，每個機架腳上設置有若干固定孔。

本實用新型的有益效果：與現有技術相比，本實用新型提供的一種四轉子立軸沖擊式破碎機，結構合理，新穎獨特，運轉時平穩性好，工作時，物料通過給料斗進入轉子組，轉子組由傳動軸帶動高速旋轉，將進入轉子組內的物料高速拋出，由于破碎腔內有四個轉子組，因而轉子組兩兩拋出的物料發生相撞，而增加了破碎強度；同時，由于四個轉子組兩兩對沖物料，物料對沖面積增大，有利于提高物料碰撞率，大大提高了物料的破碎強度與破碎率，解決了單轉子破碎機構對于硬度較大的物料難以起到破碎作用的問題。

本實用新型的特征及優點將通過實施例結合附圖進行詳細說明。

【附圖說明】

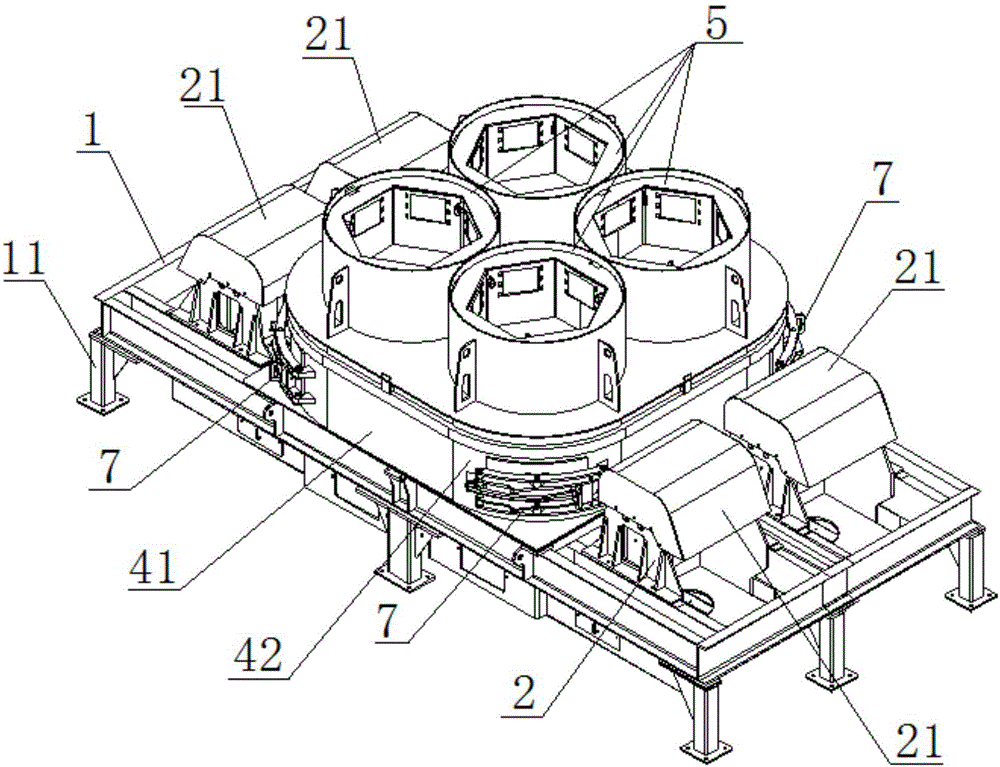

圖1是本實用新型實施例一種四轉子立軸沖擊式破碎機的結構示意圖；

圖2是本實用新型實施例一種四轉子立軸沖擊式破碎機的主視圖。

圖中：1-機架、2-電機組、21-電機防護罩、3-傳動組、4-四轉子破碎腔、40-破碎腔壁、41-矩形壁、42-圓弧壁、5-給料斗、51-加強筋、6-轉子組、7-檢查門、8-擋料板、11-機架腳。

【具體實施方式】

為使本實用新型的目的、技術方案和優點更加清楚明了，下面通過附圖中及實施例，對本實用新型進行進一步詳細說明。但是應該理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限制本實用新型的范圍。此外，在以下說明中，省略了對公知結構和技術的描述，以避免不必要地混淆本實用新型的概念。

參閱圖1和圖2，本實用新型實施例提供一種四轉子立軸沖擊式破碎機，包括機架1、電機組2、傳動組3、四轉子破碎腔4、給料斗5和轉子組6，所述的機架1的上表面的中間位置上固定安裝有破碎腔壁40，所述的破碎腔壁40與機架1上表面形成四轉子破碎腔4，所述的轉子組6有四個，均安裝在四轉子破碎腔4內，所述的機架1內部的中間位置上固定安裝有四個傳動組3，所述的四個傳動組3分別與四個轉子組6對應傳動連接，所述的機架1的左右兩側各安裝有兩個電機組2，每個電機組2與對應的傳動組3傳動連接，所述的破碎腔壁40上端還固定安裝有四個給料斗5，所述的四個給料斗5均與四轉子破碎腔4連通，并分別位于對應轉子組6的正上方。

其中，四個轉子組6關于機架1的長邊中心線及寬邊中心線對稱分布，所述的四個轉子組6的中心形成正四邊形，所述的四個給料斗5呈田字形分布于破碎腔壁40的上端面上。

進一步地，所述的給料斗5的外周通過若干均勻分布的加強筋51與破碎腔壁40上端面固定連接，提高了給料斗5的穩定性，防止給料斗5在破碎機工作的過程中由于震動而造成松動。

進一步地，所述的每個電機組2上端均設置有電機防護罩21，通過電機防護罩21防止固體顆粒物、灰塵等污染物對電機組2造成破壞性影響，延長電機組2的使用壽命。

在本實用新型實施例中，破碎腔壁40為正四邊形結構，由4個矩形壁41與4個圓弧壁42相互交錯首尾連接而成，所述的4個圓弧壁42上均安裝有檢查門7，四個檢查門7與四個轉子組6相對應。通過檢查門7可以觀察相應轉子組6的工作情況，以便及時發現工作故障。

進一步地，所述的四個轉子組6的外周與破碎腔壁40之間均連接有兩塊擋料板8，形成扇形擋料區，所述的4個圓弧壁42分別位于相應的扇形擋料區上。通過擋料板8能擋住高速沖擊的固體顆粒物進入扇形擋料區，防止在工作過程中開啟檢查門7時，高速沖擊的固體顆粒物對工作人員造成傷害。

更進一步地，所述的機架1上設置有若干機架腳11，每個機架腳11上設置有若干固定孔。通過地腳螺栓等固定件與固定孔配合，實現機架1與地面固定連接，提高了破碎機在運行過程中的穩定性，同時起降音減噪的效果。

本實用新型工作過程：

本實用新型一種四轉子立軸沖擊式破碎機在工作過程中，物料通過給料斗5進入相應的轉子組6，轉子組6由傳動軸帶動高速旋轉，將進入轉子組6內的物料高速拋出，由于四轉子破碎腔4內有四個轉子組6，因而轉子組6兩兩拋出的物料發生相撞，而增加了破碎強度；同時，由于四個轉子組6兩兩對沖物料，物料對沖面積增大，有利于提高物料碰撞率，大大提高了物料的破碎強度與破碎率，解決了單轉子破碎機構對于硬度較大的物料難以起到破碎作用的問題。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換或改進等，均應包含在本實用新型的保護范圍之內。
