本實用新型涉及陶瓷生產設備領域，尤其涉及一種陶瓷表面噴釉裝置。

背景技術：

現有的噴釉裝置通常包括釉水桶以及噴淋機構，釉水被抽水泵從釉水桶送入噴淋機構再由噴淋機構的噴淋管進行噴釉作業，該裝置施釉過程中常常出現釉水結疤、結痂、結塊等現象，釉水的結疤、結痂以及結塊會導致水刀噴淋管的噴淋口堵塞，進而造成陶瓷板表面施釉不均，降低產品的良品率；另一方面，不符合施釉要求的較大顆粒釉粉如果持續回收入釉水桶進行重復攪拌，不僅耗電而且也容易對攪拌器造成磨損，降低攪拌器使用壽命。因此需要對現有的噴釉裝置進行改造，以提升施釉效率以及產品良品率。

技術實現要素：

本實用新型的目的在于提供一種高效的陶瓷表面噴釉裝置。

現本實用新型目的的技術方案是：一種陶瓷表面噴釉裝置，其包括釉水桶和噴淋機構，所述釉水桶內安裝有抽水泵，所述釉水桶與噴淋機構之間安裝有第一旋流器，所述第一旋流器的進料口與抽水泵管道連接，第一旋流器的上出料口與噴淋機構之間管道連接，第一旋流器的下出料口與釉水桶之間管道連接。

一步地，所述第一旋流器與釉水桶之間安裝有第二旋流器，所述第二旋流器的進料口與第一旋流器的上出料口通過安裝有增壓泵的管道連接，第二旋流器的上出料口與噴淋機構之間管道連接，第二旋流器的下出料口與釉水桶管道連接，進一步提升過濾效果。

一步地，其還包括一釉水回收機構，所述噴淋機構以及所述第二旋流器的下出料口分別與釉水回收機構管道連接。

一步地，所述釉水回收機構為固定安裝于所述釉水桶上方的過濾網篩。

進一步地，所述第一旋流器設置有兩個下出料口，以提升進料速度以及攪拌效率。

本實用新型通過在釉水桶以及噴淋機構之間安裝旋流器，當釉水以一定的壓力進入旋流器后，釉水順著旋流器的內壁高整旋轉，質量較輕的顆粒隨著水流沿內壁螺旋上升至頂部的出口流出；質量較大的顆粒則向下沿內壁螺旋下沉，并最終落入旋流器的下部出口排出，實現釉水內不同粒度釉粉的動態分離，避免靜置情況下釉水產生凝結，使施釉效率以及產品良品率大為提升。

附圖說明

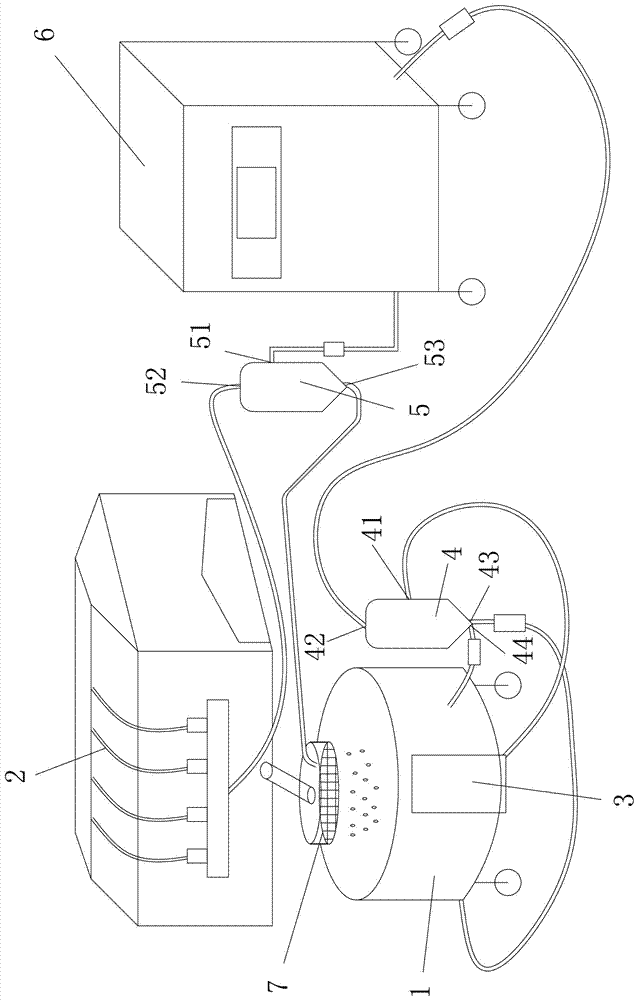

圖1為本實用新型實施例所述陶瓷表面噴釉裝置的結構示意圖。

具體實施方式

以下結合附圖對本實用新型較佳實施例做詳細說明。

如圖1所示，一種陶瓷表面噴釉裝置，其包括釉水桶1和噴淋機構2，所述釉水桶1內安裝有抽水泵3，所述釉水桶1與噴淋機構2之間安裝有第一旋流器4以及第二旋流器5，所述第一旋流器的進料口41與抽水泵3管道連接，所述第二旋流器的進料口51與第一旋流器的上出料口42過安裝有增壓泵6的管道連接，第二旋流器的上出料口52與噴淋機構2通過管道連接，第二旋流器的下出料口53與釉水桶1管道連接；所述第一旋流器4設置有兩個下出料口（43,44），第一旋流器的下出料口（43,44）分別與釉水桶1通過管道連接；所述釉水桶上方固定安裝有一過濾網篩7，所述噴淋機構2以及所述第二旋流器的下出料口53分別與過濾篩網7管道連接。

本實施例中所述第一旋流器、第二旋流器、增壓泵以及噴淋機構的結構為現有技術，在此不作贅述。

工作時，釉水桶1內被攪拌均勻的釉水由抽水泵3抽取出來送至第一旋流器4，其中顆粒較大的釉粉或釉渣沉入第一旋流器4的底部，并由第一旋流器的兩個出料口（43,44）輸送回釉水桶1進行重新攪拌，顆粒較細的釉水從第一旋流器的上出料口42通過管道進入第二旋流器5；釉水在第二旋流器5內進行二次分離，顆粒較粗的釉粉被分離后落入過濾篩網7中，過濾篩網7對被分離出來的釉水進行過濾，不符合要求的大顆粒釉粉被過濾出來作為固定廢棄處理，符合要求的較細的釉粉隨釉水通過管道流回釉水桶再次攪拌；經第二旋流器5分離后，符合要求的釉水從第二旋流器的上出料口52經管道進入噴淋機構2進行噴釉作業，噴淋后的水霧及殘?jiān)?jīng)管道傳送至過濾篩網7最終落入釉水桶1進行回收再利用。

本實用新型所述釉水回收機構不限于實施例所述的簡易的過濾篩網，實際生產中可根據需要選擇其他具備過濾功能的回收桶等作為釉水回收機構。

上所述僅為本實用新型的實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書內容所作的等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本實用新型的專利保護范圍內。
