本實用新型涉及一種廢水處理裝置，具體是一種廢水處理的深度攪拌裝置。

背景技術：

在工業生產或生活中，不可避免地會產生很多廢水，這些廢水中通常還有一些有害的物質，如果不加以處理而直接排放，就會對周圍的環境產生不利的影響。因此，從保護環境的角度出發，廢水在外排以前必須要經過處理。在廢水處理過程中，有一道環節是要將廢水中的污泥去除掉，以得到較為澄清的水，由于污泥和廢水的密度不同，廢水池中的污泥往往沉在池底，如果將廢水抽到下一環節進行處理，就會造成要么抽到較少的污泥，造成污泥堆積在池底，沒有起到除去污泥的作用，要么直接抽到污泥，這樣就可能堵塞抽水泵，而這兩種結果都是不利于廢水處理的。因此，一般采用攪拌裝置來防止污泥沉淀堆積，但是，攪拌裝置的固定方式往往不合理，容易造成電機松動或者電機工作時產生搖擺，影響攪拌質量。

技術實現要素：

本實用新型的目的在于提供一種廢水處理的深度攪拌裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種廢水處理的深度攪拌裝置，包括主電機、皮帶、上頂蓋、密封圈、液壓桿、液壓缸、固定支架、保溫材料、刮刀、支撐肋、副電機、支撐架、扇葉、過濾板、攪拌主軸、攪拌刀、攪拌副軸、旋轉卡盤、緊固槽、刮刀固定槽、刮刀、刮刀片和緊固孔；所述主電機與皮帶相連；所述皮帶連接攪拌主軸；所述攪拌主軸上設置有緊固槽，緊固槽用于固定攪拌主軸；所述攪拌主軸上設置有旋轉卡盤，旋轉卡盤的作用是連接攪拌副軸，并且給攪拌副軸傳遞動力；所述攪拌主軸上設置有攪拌刀；所述攪拌主軸連接在上頂蓋；所述上頂蓋與下箱體接口處設置有密封圈，密封圈材質為橡膠；所述上頂蓋四周安裝有液壓桿，液壓桿配合有液壓缸，液壓缸焊接有固定支架，固定支架連接在下箱體上；所述下箱體內部設置有保溫材料。

作為本實用新型進一步的方案：所述攪拌副軸上焊接有刮刀固定槽，刮刀固定槽通過緊固孔固定連接刮刀，刮刀上設置有曲面的刮刀片。

作為本實用新型進一步的方案：箱體底部設置有吸附過濾裝置，吸附過濾裝置由支撐肋、副電機、扇葉、過濾板組成，通過副電機旋轉，對箱體底部的污垢進行過濾。

作為本實用新型再進一步的方案：所述攪拌裝置底部設置有支撐架。

與現有技術相比，本實用新型的有益效果是：

本實用新型為廢水處理的深度攪拌裝置，采用多攪拌頭設計，可以很好的對水中的雜質進行深度攪拌，底部的循環過濾裝置可以對一些不溶性物質進行深度過濾。本設計實用性強，攪拌過濾效果明顯。

附圖說明

圖1為廢水處理的深度攪拌裝置的整體結構示意圖。

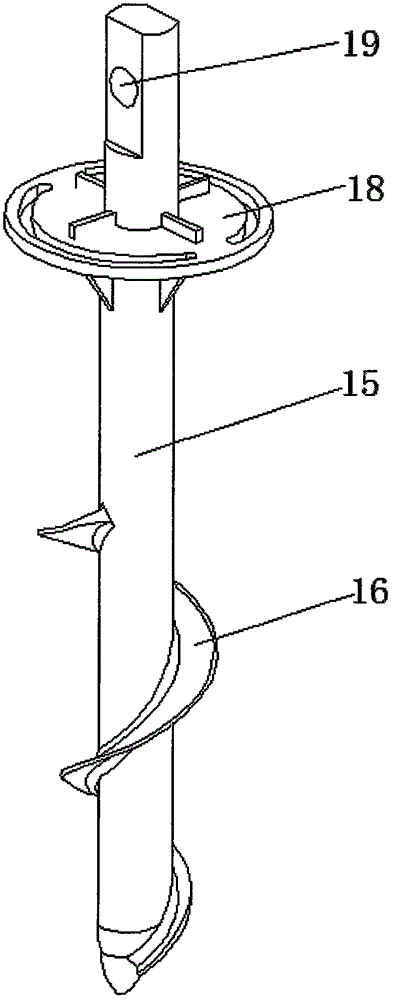

圖2為廢水處理的深度攪拌裝置中攪拌主軸的結構示意圖。

圖3為廢水處理的深度攪拌裝置中刮刀裝置的結構示意圖。

圖中：1-主電機，2-皮帶，3-上頂蓋，4-密封圈，5-液壓桿，6-液壓缸，7-固定支架，8-保溫材料，9-刮刀，10-支撐肋，11-副電機，12-支撐架，13-扇葉，14-過濾板，15-攪拌主軸，16-攪拌刀，17-攪拌副軸，18-旋轉卡盤，19-緊固槽，20-刮刀固定槽，21-刮刀，22-刮刀片，23-緊固孔。

具體實施方式

下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。

請參閱圖1-3，一種廢水處理的深度攪拌裝置，包括主電機1、皮帶2、上頂蓋3、密封圈4、液壓桿5、液壓缸6、固定支架7、保溫材料8、刮刀9、支撐肋10、副電機11、支撐架12、扇葉13、過濾板14、攪拌主軸15、攪拌刀16、攪拌副軸17、旋轉卡盤18、緊固槽19、刮刀固定槽20、刮刀21、刮刀片22和緊固孔23；所述主電機1與皮帶2相連；所述皮帶2連接攪拌主軸15；所述攪拌主軸15上設置有緊固槽19，緊固槽19用于固定攪拌主軸15；所述攪拌主軸15上設置有旋轉卡盤18，旋轉卡盤18的作用是連接攪拌副軸17，并且給攪拌副軸17傳遞動力；所述攪拌主軸15上設置有攪拌刀16，攪拌刀16可以對廢水中的雜質進行深度攪拌；所述攪拌主軸15連接在上頂蓋3，可以起到很好的固定作用；所述上頂蓋3與下箱體接口處設置有密封圈4，密封圈4材質為橡膠，可以起到很好的密封作用；所述上頂蓋3四周安裝有液壓桿5，液壓桿5配合有液壓缸6，液壓缸6焊接有固定支架7，固定支架7連接在下箱體上，可以對箱體的閉合進行控制；所述下箱體內部設置有保溫材料8，保溫材料8可以根據物質特性進行溫度設定，達到最適反應溫度；所述攪拌副軸17上焊接有刮刀固定槽20，刮刀固定槽20通過緊固孔23固定連接刮刀21，刮刀21上設置有曲面的刮刀片22，可以很好的和下箱體配合，起到很好的清淤攪拌作用；箱體底部設置有吸附過濾裝置，吸附過濾裝置由支撐肋10、副電機11、扇葉13、過濾板14組成，通過副電機11旋轉，對箱體底部的污垢進行過濾；所述攪拌裝置底部設置有支撐架12，起到很好的支撐作用。

上面對本專利的較佳實施方式作了詳細說明，但是本專利并不限于上述實施方式，在本領域的普通技術人員所具備的知識范圍內，還可以在不脫離本專利宗旨的前提下做出各種變化。
