本實用新型涉及刃板加工領域，特別是涉及一種用于刃板噴漆的烤干裝置。

背景技術：

油漆受季節和天氣的影響干的比較慢，在流水線下來后不能直接包還需把刃板依次平鋪到木條上等干透了才能疊起來打包，影響了整個噴漆線的效率，產生了好多無用工時。

技術實現要素：

為解決上述技術問題，本實用新型提供了一種用于刃板噴漆的烤干裝置，可快速將漆烘干，效率高。

本實用新型解決其技術問題所采用的技術方案是：一種用于刃板噴漆的烤干裝置，它包括封閉式環形輸送帶；所述封閉式環形輸送帶上按流水線方向依次設置有上料平臺、烘干固化裝置和落料平臺；所述落料平臺位于上料平臺的后側；所述封閉式環形輸送帶在烘干固化裝置中彎折穿過；所述烘干固化裝置包括烘干固化室；所述烘干固化室由多個支腿支撐；所述烘干固化室的下方設置有風機和加熱箱；所述加熱箱內部還設置有加熱管；所述風機的出口端與加熱箱的進風端連通；所述加熱箱的出風端連通熱風管；所述熱風管穿至烘干固化室的頂端，并在烘干固化室內部的封閉式環形輸送帶的兩側設置有多個出風口；所述封閉式環形輸送帶上還設置有輸送帶驅動裝置和輸送帶漲緊裝置。

所述封閉式環形輸送帶上設置有多個吊環，吊環上設置有吊線，用于掛吊刃板。

所述烘干固化裝置中的封閉式環形輸送帶呈U字形排列，即封閉式環形輸送帶在烘干固化裝置中的進入端和出口端皆在烘干固化裝置的同一端。

本實用新型的有益效果：本實用新型的一種用于刃板噴漆的烤干裝置，刃板噴漆時不受季節和天氣影響，經過烘房后刃板從烘干固化裝置中烘干出來后，落料可以直接打包，大大提升了生產效率，減少了很多無用工時，效率高。

附圖說明

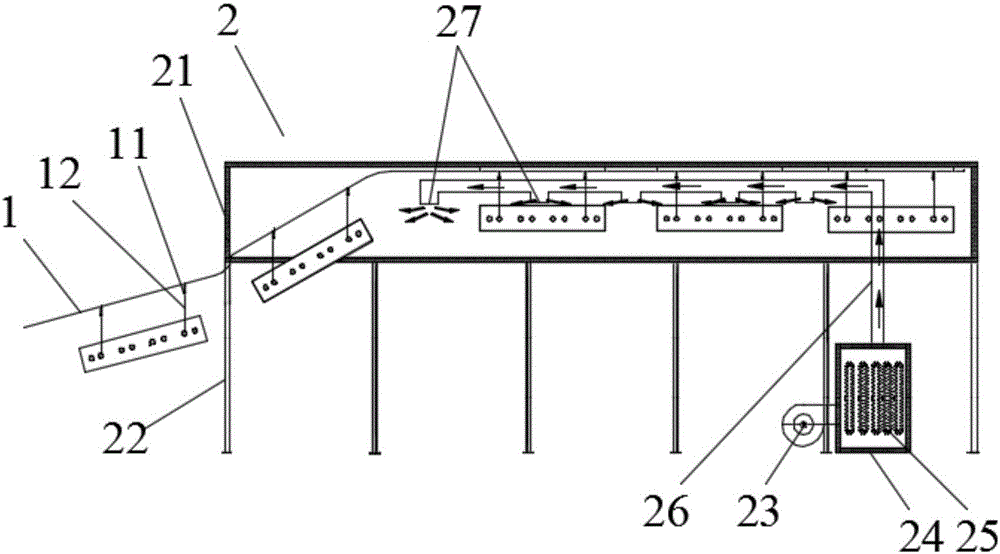

圖1為實施例的一種用于刃板噴漆的烤干裝置的示意圖；

圖2為實施例的一種用于刃板噴漆的烤干裝置的另一角度的示意圖。

具體實施方式

為了加深對本實用新型的理解，下面將結合附圖和實施例對本實用新型做進一步詳細描述，該實施例僅用于解釋本實用新型，并不對本實用新型的保護范圍構成限定。

實施例

如圖1和圖2所示，一種用于刃板噴漆的烤干裝置，它包括封閉式環形輸送帶1；所述封閉式環形輸送帶1上按流水線方向依次設置有上料平臺3、烘干固化裝置2和落料平臺4；所述落料平臺4位于上料平臺3的后側；所述封閉式環形輸送帶1在烘干固化裝置2中彎折穿過；所述烘干固化裝置2包括烘干固化室21；所述烘干固化室由多個支腿22支撐；所述烘干固化室21的下方設置有風機23和加熱箱24；所述加熱箱24內部還設置有加熱管25；所述風機23的出口端與加熱箱24的進風端連通；所述加熱箱24的出風端連通熱風管26；所述熱風管26穿至烘干固化室21的頂端，并在烘干固化室21內部的封閉式環形輸送帶1的兩側設置有多個出風口27；所述封閉式環形輸送帶1上還設置有輸送帶驅動裝置5和輸送帶漲緊裝置6；所述封閉式環形輸送帶1上設置有多個吊環11，吊環11上設置有吊線12，用于掛吊刃板；所述烘干固化裝置2中的封閉式環形輸送帶1呈U字形排列，即封閉式環形輸送帶1在烘干固化裝置2中的進入端和出口端皆在烘干固化裝置2的同一端。

本實施例的一種用于刃板噴漆的烤干裝置，烘干固化室為封閉的箱子，下面有加熱箱和熱風管，可以根據天氣和刃板規格來設定所需溫度，風機和熱風管把熱風輸送到烤房內，需油漆的刃板再前面噴漆房里噴好油漆后，封閉式環形輸送帶會依次把刃板送到烘干固化室里把油漆烤干；而將烘干固化裝置中的封閉式環形輸送帶設置為U字形，加長了烘干的行程，提高了烘干效率，保證了刃板上的油漆的烘干質量。

本實施例的一種用于刃板噴漆的烤干裝置，刃板噴漆時不受季節和天氣影響，經過烘房后刃板從烘干固化裝置中烘干出來后，落料可以直接打包，大大提升了生產效率，減少了很多無用工時，效率高。

上述實施例不應以任何方式限制本實用新型，凡采用等同替換或等效轉換的方式獲得的技術方案均落在本實用新型的保護范圍內。
