本實用新型涉及水處理設備技術領域，具體為一種水處理加藥裝置。

背景技術：

水是人類發展中不可缺少的自然資源，是人類和一切生物賴以生存的物質基礎。因此，對水進行處理是非常重要的。水處理裝置是通過各種物理、化學的手段，去除水中一些對生產、生活不需要的有害的物質，這一類對水做過濾凈化處理的設備。

人類水資源的緊缺，促進了水處理技術的發展，投加藥劑是水處理工程中常用的技術措施，然而許多水處理工程中，因投加藥劑設備的落后造成人工操作煩瑣，高價值的化學藥劑的浪費。針對上述問題，在原有水處理加藥裝置的基礎上進行創新設計。

技術實現要素：

本實用新型的目的在于提供一種水處理加藥裝置，以解決上述背景技術中提出人工操作煩瑣，高價值的化學藥劑的浪費的問題。

為實現上述目的，本實用新型提供如下技術方案：一種水處理加藥裝置，包括溶液刻度線、加藥口、攪拌室、手動控制閥和計量泵，所述溶液刻度線的左側設置有進水口，且其上方安裝有溢流閥，所述加藥口的左側固定有驅動裝置，且其右側連接有控制器，所述控制器的右側設置有梯子和扶手，所述攪拌室中安裝有攪拌葉，且其下端固定有排污口，所述手動控制閥的左側連接有過濾器，且其上方設置有壓力表，所述計量泵位于水處理管和過濾器之間。

優選的，所述驅動裝置和控制器為電性連接。

優選的，所述攪拌葉等間距分布有三個，且為中空圓形狀。

優選的，所述手動控制閥位于Y型出水管上。

優選的，所述計量泵和過濾器為一一對應結構。

與現有技術相比，本實用新型的有益效果是：該水處理加藥裝置，通過溶液刻度線實現加藥量的精確、恒定，確保不會出現藥劑的浪費，桶式結構中等間距分布在的中空圓形狀的攪拌葉，有效地將各種藥劑與水混合均勻，加藥能力大，適用范圍廣，Y型出水管和計量泵的作用下，藥劑的投加量易于調節，自動化運行，整體的操作和管理非常簡單，且維護方便。

附圖說明

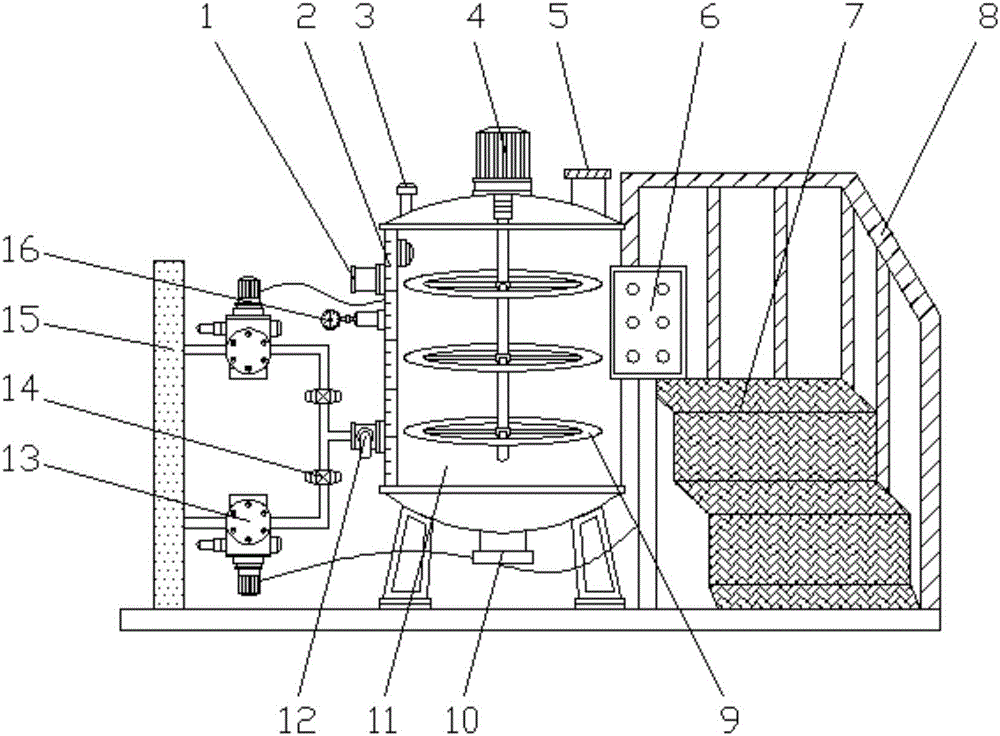

圖1為本實用新型結構示意圖。

圖中：1、進水口，2、溶液刻度線，3、溢流閥，4、驅動裝置，5、加藥口，6、控制器，7、梯子，8、扶手，9、攪拌葉，10、排污口，11、攪拌室，12、手動控制閥，13、計量泵，14、過濾器，15、水處理管，16、壓力表。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1，本實用新型提供一種技術方案：一種水處理加藥裝置，包括進水口1、溶液刻度線2、溢流閥3、驅動裝置4、加藥口5、控制器6、梯子7、扶手8、攪拌葉9、排污口10、攪拌室11、手動控制閥12、計量泵13、過濾器14、水處理管15和壓力表16，溶液刻度線2的左側設置有進水口1，且其上方安裝有溢流閥3，加藥口5的左側固定有驅動裝置4，驅動裝置4和控制器6為電性連接，實現控制器6對驅動裝置4功率的控制，便于調節驅動裝置4的功率大小，且其右側連接有控制器6，控制器6的右側設置有梯子7和扶手8，攪拌室11中安裝有攪拌葉9，攪拌葉9等間距分布有三個，且為中空圓形狀，攪拌的范圍大，攪拌的效果好，使得藥劑和水溶液充分混合，且其下端固定有排污口10，手動控制閥12的左側連接有過濾器14，手動控制閥12位于Y型出水管上，手動和自動的轉換方式，操作較為方便，兩根加藥管，其中一根是備用的，便于維修時確保工作的正常，且其上方設置有壓力表16，計量泵13位于水處理管15和過濾器14之間，計量泵13和過濾器14為一一對應結構，在過濾器14的過濾下，有效地去除雜質，防止計量泵13的堵塞，而計量泵13進行精準的給藥。

工作原理：在使用該水處理加藥裝置時，先對該裝置的結構進行簡單的了解，首先根據需要加藥的水處理來確定藥劑的型號，然后接通進水口1，向攪拌室11中注入適量的水，浮球的上升情況下，溶液刻度線2也隨之變化，當水位過高時，從溢流閥3流出，接著根據溶液刻度線2的情況，從加藥口5加入適量的藥劑，操作控制器6，在控制器6電性連接下的驅動裝置4開始運行，帶動攪拌葉9的旋轉，使得藥劑與水溶液充分混合，接著打開手動控制閥2，藥劑溶液經過過濾器14的過濾后，雜質被過濾掉，然后在計量泵13的作用下進行精準的加藥，藥劑溶液流入水處理管15中，這就是該水處理加藥裝置的工作原理。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
