本發明涉及氣體凈化技術領域，具體而言，涉及一種原料氣多塔吸附凈化系統以及凈化原料氣的方法。

背景技術：

目前原料氣凈化工藝中，常采用吸附劑除去原料氣中的CO₂和水分等雜質，原料氣包括但不限于天然氣、合成氣等。在現有凈化工藝流程中會涉及到吸附劑再生的步驟：原料氣經吸附劑吸附凈化后送出界外，然后被水分、重?zé)N等雜質飽和的吸附劑通過再生步驟，將水、重?zé)N以及其它雜質從吸附劑上分離出來。吸附劑的再生步驟分為熱吹和冷吹：熱吹時，再生氣通過加熱器加熱后直接進入吸附塔加熱吸附劑，吸附劑受熱后，吸附劑內的雜質被再生氣帶走并送出界外；冷吹時，被冷卻的再生氣直接進入吸附塔冷卻吸附劑，經過熱吹和冷吹后的吸附劑可以再次被利用。該工藝的缺點是：再生氣消耗大。由于部分企業缺乏再生氣，所以利用部分原料氣作為再生氣使用，但是經過吸附劑再生步驟之后，再生氣中含有較多的水和重?zé)N，現有裝置及方法較為復雜而且再生氣脫水脫重?zé)N不徹底，造成吸附床層被穿透，影響后工段的處理效果。

技術實現要素：

本發明的第一目的在于提供一種原料氣多塔吸附凈化系統，旨在改善現有裝置較為復雜而且再生氣脫水脫重?zé)N不徹底的問題。

本發明的第二目的在于提供一種利用上述原料氣多塔吸附凈化系統凈化原料氣的方法，旨在改善現有裝置較為復雜而且脫水脫重?zé)N不徹底的問題。

本發明是這樣實現的：

一種原料氣多塔吸附凈化系統，包括吸附塔組、再生氣冷卻脫水裝置和再生氣冷卻脫重?zé)N裝置；吸附塔組包括用于對原料氣進行凈化處理的原料氣凈化吸附塔、用于對吸附劑進行解吸處理的解吸吸附塔單元，以及用于對再生氣進行脫水處理的再生氣脫水吸附塔；

沿再生氣的走向，解吸吸附塔單元、再生氣冷卻脫水裝置、再生氣脫水吸附塔和再生氣冷卻脫重?zé)N裝置依次連接；

再生氣冷卻脫水裝置包括用于冷卻再生氣的第一再生氣冷卻裝置和用于分離出冷卻后的再生氣中的水分的第一氣液分離器；再生氣冷卻脫重?zé)N裝置包括用于冷卻再生氣的第二再生氣冷卻裝置和用于分離出冷卻后的再生氣中的重?zé)N的第二氣液分離器。

進一步地，在本發明的優選實施例中，解吸吸附塔單元包括用于對吸附劑進行冷吹的冷吹吸附塔、用于對吸附劑進行熱吹的熱吹吸附塔以及再生氣加熱裝置；沿再生氣的走向，冷吹吸附塔、熱吹吸附塔和再生氣加熱裝置依次連接。

進一步地，在本發明的優選實施例中，凈化吸附塔、冷吹吸附塔、熱吹吸附塔以及再生氣脫水吸附塔中的至少一者包括至少2個并聯的吸附塔。

進一步地，在本發明的優選實施例中，吸附塔組還包括用于對再生氣進行凈化處理的預吸附塔，預吸附塔與冷吹吸附塔連接。

進一步地，在本發明的優選實施例中，每個吸附塔的大小規格相同。

一種利用上述的原料氣多塔吸附凈化系統凈化原料氣的方法，包括：

原料氣的一部分進入原料氣吸附塔進行凈化處理；

原料氣的另一部分作為再生氣先進入解吸吸附塔單元對吸附劑進行解吸處理，接著再生氣進入再生氣冷卻脫水裝置的第一再生氣冷卻裝置內進行第一次冷卻處理，然后經過第一次冷卻處理后的再生氣進入第一氣液分離器中進行脫水處理，接著經過脫水處理的再生氣進入再生氣脫水吸附塔進行再脫水處理，然后再生氣進入再生氣冷卻脫重?zé)N裝置的第二再生氣冷卻裝置進行第二次冷卻處理，然后經過第二次冷卻處理后的再生氣進入第二氣液分離器進行脫重?zé)N處理，接著經過脫重?zé)N處理的再生氣與原料氣匯管后一起進入原料氣吸附塔進行凈化處理。

一種利用上述的原料氣多塔吸附凈化系統凈化原料氣的方法，包括：

原料氣的一部分進入所述原料氣吸附塔進行凈化處理；

原料氣的另一部分作為再生氣先進入預吸附塔進行凈化處理，然后經過凈化處理的再生氣進入解吸吸附塔單元對吸附劑進行解吸處理，接著再生氣進入所述再生氣冷卻脫水裝置的所述第一再生氣冷卻裝置內進行第一次冷卻處理，然后經過第一次冷卻處理后的再生氣進入所述第一氣液分離器中進行脫水處理，接著經過脫水處理的再生氣進入所述再生氣脫水吸附塔進行再脫水處理，然后再生氣進入所述再生氣冷卻脫重?zé)N裝置的所述第二再生氣冷卻裝置進行第二次冷卻處理，然后經過第二次冷卻處理后的再生氣進入第二氣液分離器進行脫重?zé)N處理，接著經過脫重?zé)N處理的再生氣與原料氣匯管后一起進入所述原料氣吸附塔進行凈化處理。

進一步地，在本發明的優選實施例中，經過第一次冷卻處理后，再生氣被冷卻至0～80℃。

進一步地，在本發明的優選實施例中，經過第二次冷卻處理后，再生氣被冷卻至15～-40℃。

本發明的有益效果是：本發明的這種原料氣多塔吸附凈化系統及方法，結構簡單，設備成本低，利用了部分原料氣作為再生氣，可以解決部分企業缺乏再生氣的難題，而且再生氣脫水脫重?zé)N很徹底，使用后的再生氣可以返回原料氣中使用。

附圖說明

為了更清楚地說明本發明實施方式的技術方案，下面將對實施方式中所需要使用的附圖作簡單地介紹，應當理解，以下附圖僅示出了本發明的某些實施例，因此不應被看作是對范圍的限定，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他相關的附圖。

圖1是本發明實施例1提供的原料氣多塔吸附凈化系統的示意圖；

圖2是本發明實施例1提供的原料氣多塔吸附凈化系統處于第一種工作狀態的示意圖；

圖3是本發明實施例1提供的原料氣多塔吸附凈化系統處于第二種工作狀態的示意圖；

圖4是本發明實施例1提供的原料氣多塔吸附凈化系統處于第三種工作狀態的示意圖；

圖5是本發明實施例1提供的原料氣多塔吸附凈化系統處于第四種工作狀態的示意圖；

圖6是本發明實施例1提供的原料氣多塔吸附凈化系統處于第五種工作狀態的示意圖；

圖7是本發明實施例2提供的原料氣多塔吸附凈化系統的示意圖；

圖8是本發明實施例2提供的原料氣多塔吸附凈化系統處于第一種工作狀態的示意圖。

圖標：100-原料氣多塔吸附凈化系統；100a-原料氣多塔吸附凈化系統；100b-原料氣多塔吸附凈化系統；100c-原料氣多塔吸附凈化系統；100d-原料氣多塔吸附凈化系統；100e-原料氣多塔吸附凈化系統；101-原料氣凈化吸附塔；102-預吸附塔；103-冷吹吸附塔；104-熱吹吸附塔；105-再生氣脫水吸附塔；201-再生氣加熱裝置；300-脫水裝置；301-第一再生氣冷卻裝置；302-第一氣液分離器；400-脫重?zé)N裝置；401-第二再生氣冷卻裝置；402-第二氣液分離器；500-原料氣多塔吸附凈化系統；510-再生氣切換裝置；511-再生氣加熱裝置；512-旁路管道；501-原料氣凈化吸附塔；502-解吸吸附塔；503-再生氣脫水吸附塔。

具體實施方式

為使本發明實施方式的目的、技術方案和優點更加清楚，下面將結合本發明實施方式中的附圖，對本發明實施方式中的技術方案進行清楚、完整地描述，顯然，所描述的實施方式是本發明一部分實施方式，而不是全部的實施方式。基于本發明中的實施方式，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施方式，都屬于本發明保護的范圍。因此，以下對在附圖中提供的本發明的實施方式的詳細描述并非旨在限制要求保護的本發明的范圍，而是僅僅表示本發明的選定實施方式。基于本發明中的實施方式，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施方式，都屬于本發明保護的范圍。

此外，術語“第一”、“第二”、“第三”、“第四”、“第五”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。由此，限定有“第一”、“第二”、“第三”、“第四”、“第五”的特征可以明示或者隱含地包括一個或者更多個該特征。

在本發明中，除非另有明確的規定和限定，術語“相連”、“連接”等術語應做廣義理解，例如，可以是直接通過管道連通，也可以在管道上安裝閥門，打開閥門時實現連通。可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本發明中的具體含義。

實施例1

如圖1所示，本實施例提供了一種原料氣多塔吸附凈化系統100，該原料氣多塔吸附凈化系統100包括五個吸附塔、再生氣加熱裝置201、脫水裝置300和脫重?zé)N裝置400。

該原料氣多塔吸附凈化系統100在工作時包括五個工作狀態，并且這五個工作狀態不斷地進行重復。進一步地，本實施例的這種原料氣多塔吸附凈化系統100的五個吸附塔的吸附劑種類相同。進一步地，吸附劑的用量也可以相同。更進一步地，五個吸附塔的規格尺寸相近或相同。

原料氣多塔吸附凈化系統100的五個吸附塔的作用完全相同，任意一個吸附塔都會經歷如下五個工作過程：對原料氣進行凈化處理、對再生氣進行凈化處理、對吸附劑進行冷吹處理、對吸附劑進行熱吹處理以及對再生氣進行脫水處理。不管切換到任何一個工作狀態，原料氣和再生氣經歷的處理過程都是一樣的，但是每個吸附塔的連接關系及其作用隨著工作狀態的切換發生了變化。再生氣加熱裝置201、脫水裝置300和脫重?zé)N裝置400的連接關系也會隨著工作狀態的切換而發生變換，但是他們的作用不隨著工作狀態的切換發生變化。

本實施例的這種原料氣多塔吸附凈化系統100以部分原料氣作為再生氣使用，該原料氣多塔吸附凈化系統100處于其中一個工作狀態時，原料氣的一部分經過五個吸附塔中的一個進行原料氣凈化處理，而原料氣的另一部分作為再生氣進入剩余四個吸附塔中的其中一個進行再生氣的凈化處理；然后經過凈化的再生氣進入另一個吸附塔(該吸附塔在前一個工作狀態經歷過熱吹)內進行冷吹，以使該吸附塔內的吸附劑冷卻(同時吸附塔內的吸附劑的熱量會使再生氣的溫度升高)；接著再生氣經過再生氣加熱裝置201進行加熱處理；然后被加熱后的再生氣進入另一個吸附塔(該吸附塔在前一個工作狀態經歷過原料氣或者再生氣的吸附處理)對吸附劑進行熱吹，以使該吸附塔內的吸附劑解吸；隨著吸附劑的解吸，使得再生氣中的水分和重?zé)N含量不斷增高，若這種未經過凈化處理的再生氣直接返回原料氣，會導致原料氣多塔吸附凈化系統100的使用壽命大打折扣，所以接著再生氣進入脫水裝置300進行脫水處理，脫水裝置300包括用于冷卻再生氣的第一再生氣冷卻裝置301和用于分離出冷卻后的再生氣中的水分的第一氣液分離器302，經過脫水后再生氣進入剩余的一個吸附塔中進行再脫水，然后再生氣進入脫重?zé)N裝置400進行脫重?zé)N，脫重?zé)N裝置400包括用于冷卻再生氣的第二再生氣冷卻裝置401和用于分離出冷卻后的再生氣中的重?zé)N的第二氣液分離器402，經過脫水和脫重?zé)N處理之后，再生氣得到了凈化，凈化后的再生氣返回原料氣中，并同原料氣一起進入吸附塔內進行凈化，凈化后作為產品氣排出。

在每個工作狀態下，本實施例的這種原料氣多塔吸附凈化系統100可對再生氣進行兩次脫水，第一次脫水是通過第一再生氣冷卻裝置301對再生氣進行第一次冷卻，然后采用第一氣液分離器302對再生氣進行氣液分離，以去除再生氣中的水，為了降低能耗，第一次冷卻時，再生氣被冷卻至20～40℃。進一步地，在本發明的優選實施例中，經過第一次冷卻處理后，再生氣被冷卻至25～35℃。經過第一氣液分離器302脫水后，再生氣中還含有少量的水，該部分少量的水在吸附塔中被脫除，再生氣經過脫水后，被第二再生氣冷卻裝置401第二次冷卻，可以將再生氣冷卻至5～-40℃以利于充分脫除重?zé)N。在第二次冷卻中，即使再生氣冷卻至0℃以下，由于再生氣中的水被脫除了，不會造成水凝結阻塞管路。進一步地，在本發明的優選實施例中，經過第二次冷卻處理后，再生氣被冷卻至-10～-40℃。

本實施例中，原料氣多塔吸附凈化系統100除了包括主要部件五個吸附塔、再生氣加熱裝置201、脫水裝置300和脫重?zé)N裝置400外，還保留配合的管路和閥門組，可通過控制閥門組中各個閥門的開閉來實現主要部件的連接關系，并控制再生氣的走向，從而對原料氣多塔吸附凈化系統100的工作狀態進行切換。由于可以采用現有的技術實現原料氣多塔吸附凈化系統100的工作狀態進行切換，所以在此不再贅述。

由于在不同的工作狀態下，每個吸附塔的連接關系及其作用隨著工作狀態的切換而發生變化。所以下面參照?qǐng)D2-圖6，對原料氣多塔吸附凈化系統100的5個工作狀態下的連接關系，以及五個吸附塔的作用做進一步描述。圖2-圖6分別為原料氣多塔吸附凈化系統100經過簡化(部分未處理連通狀態的管路未示出)的示意圖。

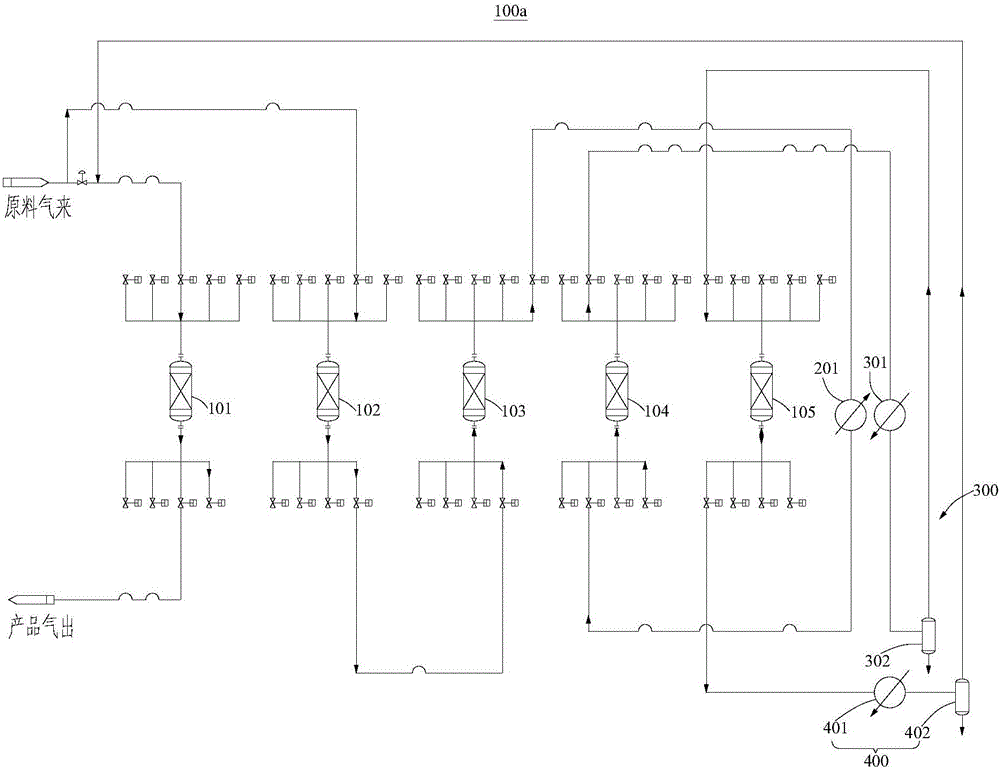

如圖2所示，為了便于理解，本實施例中定義沿再生氣的走向，五個吸附塔依次為預吸附塔102、冷吹吸附塔103、熱吹吸附塔104、再生氣脫水吸附塔105和原料氣凈化吸附塔101。

原料氣多塔吸附凈化系統100a中，原料氣分為兩股，其中一股直接進行凈化處理，另一股作為再生氣使用，沿再生氣的走向，預吸附塔102、冷吹吸附塔103、再生氣加熱裝置201、熱吹吸附塔104、脫水裝置300、再生氣脫水吸附塔105、脫重?zé)N裝置400和原料氣凈化吸附塔101依次連接。經過凈化的再生氣與原料氣匯合后進入原料氣凈化吸附塔101進行凈化處理，然后作為產品氣排出。

進一步地，在本發明的優選實施例中，第一再生氣冷卻裝置301的入口與冷吹吸附塔103的出口連接，第一再生氣冷卻裝置301的出口與第一氣液分離器302的入口連接，第一氣液分離器302的出口與熱吹吸附塔104的入口連接；第二再生氣冷卻裝置401的入口與熱吹吸附塔104的出口連接，第二再生氣冷卻裝置401的出口與第二氣液分離器402的入口連接，第二氣液分離器402的出口與再生氣脫水吸附塔105的入口連接。

本實施例還提供了一種利用上述原料氣多塔吸附凈化系統100a凈化原料氣的方法，包括將原料氣的一部分進入原料氣凈化吸附塔101進行凈化處理；原料氣的另一部分作為再生氣先進入預吸附塔102進行凈化處理，然后進入冷吹吸附塔103對冷吹吸附塔103內的吸附劑進行冷吹處理，接著再生氣進入再生氣加熱裝置201進行加熱處理，被加熱的再生氣進入熱吹吸附塔104對熱吹吸附塔104內的吸附劑進行熱吹處理，接著再生氣進入脫水裝置300的第一再生氣冷卻裝置301內進行第一次冷卻處理，然后經過第一次冷卻處理后的再生氣進入第一氣液分離器302中進行脫水處理，接著經過脫水處理的再生氣進入再生氣脫水吸附塔105進行再脫水處理，然后再生氣進入脫重?zé)N裝置400的第二再生氣冷卻裝置401進行第二次冷卻處理，然后經過第二次冷卻處理后的再生氣進入第二氣液分離器402進行脫重?zé)N處理，接著經過脫重?zé)N處理的再生氣與原料氣一起進入原料氣凈化吸附塔101進行凈化處理。

如圖3所示，原料氣多塔吸附凈化系統100b與原料氣多塔吸附凈化系統100a的連接關系有所不同，原料氣多塔吸附凈化系統100b中的再生氣脫水吸附塔105和原料氣多塔吸附凈化系統100a中的原料氣凈化吸附塔101是同一個吸附塔；原料氣多塔吸附凈化系統100b中的原料氣凈化吸附塔101和原料氣多塔吸附凈化系統100a中的預吸附塔102是同一個吸附塔；原料氣多塔吸附凈化系統100b中的預吸附塔102和原料氣多塔吸附凈化系統100a中的冷吹吸附塔103是同一個吸附塔；原料氣多塔吸附凈化系統100b中的冷吹吸附塔103和原料氣多塔吸附凈化系統100a中的熱吹吸附塔104是同一個吸附塔；原料氣多塔吸附凈化系統100b中的熱吹吸附塔104和原料氣多塔吸附凈化系統100a中的再生氣脫水吸附塔105是同一個吸附塔。

原料氣多塔吸附凈化系統100b，原料氣分為兩股，其中一股直接進行凈化處理，另一股作為再生氣使用。

再生氣先進入預吸附塔102(在上一工作狀態，該吸附塔內的吸附劑被冷吹)進行凈化處理，然后進入冷吹吸附塔103(在上一工作狀態，該吸附塔內的吸附劑被熱吹)對冷吹吸附塔103內的吸附劑進行冷吹處理，接著再生氣進入再生氣加熱裝置201進行加熱處理，被加熱的再生氣進入熱吹吸附塔104(在上一工作狀態，該吸附塔內的吸附劑對再生氣進行了脫水)對熱吹吸附塔104內的吸附劑進行熱吹處理，接著再生氣進入脫水裝置300的第一再生氣冷卻裝置301內進行第一次冷卻處理，然后經過第一次冷卻處理后的再生氣進入第一氣液分離器302中進行脫水處理，接著經過脫水處理的再生氣進入再生氣脫水吸附塔105(在上一工作狀態，該吸附塔內的吸附劑對原料氣進行了凈化)進行再脫水處理，然后再生氣進入脫重?zé)N裝置400的第二再生氣冷卻裝置401進行第二次冷卻處理，然后經過第二次冷卻處理后的再生氣進入第二氣液分離器402進行脫重?zé)N處理，接著經過脫重?zé)N處理的再生氣與原料氣一起進入原料氣凈化吸附塔101(在上一工作狀態，該吸附塔內的吸附劑對再生氣進行了凈化處理)進行凈化處理。

原料氣多塔吸附凈化系統100c的連接關系如圖4所示，原料氣多塔吸附凈化系統100d的連接關系如圖5所示，原料氣多塔吸附凈化系統100e的連接關系如圖6所示。

本發明的這種原料氣多塔吸附凈化系統100，結構簡單，設備成本低，利用了部分原料氣作為再生氣，可以解決部分企業缺乏再生氣的難題，而且再生氣脫水脫重?zé)N很徹底，使用后的再生氣可以返回原料氣中使用。

實施例2

本實施例提供了一種原料氣多塔吸附凈化系統500，本實施例的原料氣多塔吸附凈化系統500與實施例1的原料氣多塔吸附凈化系統100的區別主要在于吸附塔的數量不同。

如圖7所示，原料氣多塔吸附凈化系統500包括三個吸附塔、再生氣切換裝置510、脫水裝置300和脫重?zé)N裝置400。

該原料氣多塔吸附凈化系統500在工作時包括三個工作狀態，并且這三個工作狀態不斷地進行重復。進一步地，本實施例的這種原料氣多塔吸附凈化系統500的三個吸附塔的吸附劑種類相同。進一步地，吸附劑的用量也可以相同。更進一步地，三個吸附塔的規格尺寸相近或相同。

原料氣多塔吸附凈化系統500的三個吸附塔的作用完全相同，任意一個吸附塔都會經歷如下四個工作過程：對原料氣進行凈化處理、對吸附劑進行冷吹處理、對吸附劑進行熱吹處理以及對再生氣進行脫水處理。不管切換到任何一個工作狀態，原料氣和再生氣經歷的處理過程都是一樣的，但是每個吸附塔的連接關系及其作用隨著工作狀態的切換發生了變化。再生氣切換裝置510、脫水裝置300和脫重?zé)N裝置400的連接關系也會隨著工作狀態的切換而發生變換，但是他們的作用不隨著工作狀態的切換發生變化。

相對于原料氣多塔吸附凈化系統100，本實施例中的原料氣多塔吸附凈化系統500少了2個吸附塔，但是基本原理是相同的。

本實施例的這種原料氣多塔吸附凈化系統500和實施例1一樣，也是以部分原料氣作為再生氣使用。由于本實施例中少2個吸附塔，所以相當于將實施例1中的分別用于對吸附劑進行冷吹處理和對吸附劑進行熱吹處理的2個吸附塔合并成了一個吸附塔，并對省略了實施例1中對再生氣進行凈化處理的吸附塔。

進一步地，再生氣切換裝置510包括再生氣加熱裝置511和旁路管道512。再生氣加熱裝置511的進氣口連接于用于提供原料氣的管路；再生氣加熱裝置511的出氣口與3個吸附塔連接，并且與3個吸附塔選擇性連通。換句話說再生氣加熱裝置511在某一時刻下，可以與3個吸附塔中的任一個連通。旁路管道512與再生氣加熱裝置511并聯。再生氣加熱裝置511的進氣口以及旁路管道512上均安裝有閥門。當需要進行冷吹時，將再生氣加熱裝置511及其閥門關閉，并將旁路管道512上的閥門打開。當需要進行熱吹時，將再生氣加熱裝置511及其閥門打開，并將旁路管道512上的閥門關閉。

圖8展示了原料氣多塔吸附凈化系統500在某一個工作狀態下的簡化后的示意圖，經過簡化后，能夠比較直觀地看出管道及各個設備之間的連通狀態。

接下來，以圖8所展示的狀態為例，進一步介紹原料氣多塔吸附凈化系統500。為了便于理解，本實施例中定義沿再生氣的走向，三個吸附塔依次為解吸吸附塔502、再生氣脫水吸附塔503和原料氣凈化吸附塔501。

原料氣多塔吸附凈化系統500a中，原料氣分為兩股，其中一股直接進入原料氣凈化吸附塔501進行凈化處理，另一股作為再生氣使用。沿再生氣的走向，再生氣切換裝置510、解吸吸附塔502、脫水裝置300、再生氣脫水吸附塔503、脫重?zé)N裝置400和原料氣凈化吸附塔501依次連接。經過凈化的再生氣與原料氣匯合后進入原料氣凈化吸附塔501進行凈化處理，然后作為產品氣排出。此外，再生氣加熱裝置511及其閥門處于打開狀態，并且旁路管道512上的閥門處于關閉。

在圖8所展示的狀態下，再生氣先進入再生氣加熱裝置511進行加熱，然后被加熱的再生氣進入解吸吸附塔502對解吸吸附塔502內的吸附劑進行熱吹(吸附劑解吸釋放的水份及雜質會混入再生氣)，然后含有水分及雜質的再生氣進入脫水裝置300(先進入第一再生氣冷卻裝置301，然后進入第一氣液分離器302)，接著經過初步除水的再生氣進入再生氣脫水吸附塔503，然后經過再次除水的再生氣進入脫重?zé)N裝置400(先進入第二再生氣冷卻裝置401，然后進入第二氣液分離器402)，經過脫重?zé)N裝置400處理后的再生氣與原料氣一起進入原料氣凈化吸附塔101進行凈化處理。

圖8所展示的狀態的再下一個狀態，再生氣加熱裝置511及其閥門處于關閉狀態，旁路管道512上的閥門處于打開。再生氣不經過再生氣加熱裝置511，而是通過旁路管道512直接進入解吸吸附塔502對解吸吸附塔502內的吸附劑進行冷吹。解吸吸附塔502內的吸附劑經過冷吹之后可以用于吸附原料氣的雜質，也可以用于吸附再生氣的水份。
