本發明涉及復合氧化物、甲醇制造用催化劑以及復合氧化物的制造方法。

背景技術：

1、近年來，削減二氧化碳等溫室效應氣體排放的舉動在世界范圍內持續增加，作為二氧化碳削減對策之一，促進二氧化碳的甲醇化反應(co2+3h2→ch3oh+h2o)的催化劑受到了關注，并開發了各種二氧化碳甲醇化催化劑。

2、例如，專利文獻1中記載了一種二氧化碳甲醇化催化劑，其包含氧化銅、氧化鋅和氧化鋯，還包含選自鋁、鉻和鈀中的至少1種元素。

3、現有技術文獻

4、專利文獻

5、專利文獻1：日本特開平7-39755號公報

技術實現思路

1、發明要解決的問題

2、然而，專利文獻1記載的二氧化碳甲醇化催化劑的二氧化碳甲醇化催化性能并不充分。

3、因此，本發明的目的在于：提供二氧化碳甲醇化催化性能得到提高的復合氧化物、包含該復合氧化物的甲醇制造用催化劑、以及適合于該復合氧化物的制造的復合氧化物的制造方法。

4、用于解決問題的方案

5、本發明提供以下的復合氧化物、甲醇制造用催化劑、復合氧化物的制造方法以及甲醇的制造方法。

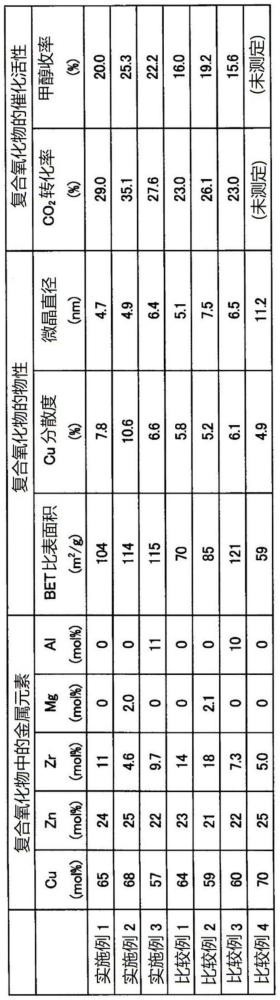

6、[1]一種復合氧化物，其為包含cu、zn和zr的復合氧化物，比表面積為50m2/g以上，且cu分散度為6.5％以上。

7、[2]根據[1]所述的復合氧化物，其中，以前述復合氧化物中的全部金屬元素的合計含量為基準，前述復合氧化物中的cu、zn和zr的含量分別為40摩爾％以上且90摩爾％以下、5摩爾％以上且40摩爾％以下、以及1摩爾％以上且15摩爾％以下。

8、[3]根據[1]或[2]所述的復合氧化物，其還包含選自mg和al中的1種或2種金屬元素。

9、[4]根據[1]～[3]中任一項所述的復合氧化物，其中，cuo微晶直徑為2.0nm以上且25.0nm以下。

10、[5]一種甲醇制造用催化劑，其包含[1]～[4]中任一項所述的復合氧化物。

11、[6]一種復合氧化物的制造方法，其包括以下工序：

12、工序(a)，向ph為7.5以上且11以下的堿性水溶液中添加包含2種以上金屬離子的酸性水溶液，形成包含2種以上金屬元素的沉淀物；以及

13、工序(b)，對前述沉淀物進行焙燒，制造包含前述2種以上金屬元素的復合氧化物。

14、[7]根據[6]所述的制造方法，其中，在工序(a)中，添加前述酸性水溶液后的前述堿性水溶液的ph為5以上且9以下。

15、[8]根據[6]或[7]所述的制造方法，其中，工序(a)中使用的前述酸性水溶液包含cu離子、zn離子和zr離子，工序(b)中制造的前述復合氧化物包含cu、zn和zr。

16、[9]根據[6]～[8]中任一項所述的制造方法，其中，工序(b)中制造的前述復合氧化物還包含選自mg和al中的1種或2種金屬元素。

17、[10]根據[6]～[9]中任一項所述的制造方法，其中，工序(b)中制造的前述復合氧化物為[1]～[4]中任一項所述的復合氧化物。

18、[11]一種甲醇的制造方法，其包括在實施了還原處理的[1]～[4]中任一項所述的復合氧化物的存在下，以100℃以上且400℃以下以及0.1mpa以上且30mpa以下的條件使co2氣體和h2氣體接觸的工序。

19、發明的效果

20、根據本發明，提供二氧化碳甲醇化催化性能得到提高的復合氧化物、包含該復合氧化物的甲醇制造用催化劑、以及適合于該復合氧化物的制造的復合氧化物的制造方法。

技術特征：

1.一種復合氧化物，其為包含cu、zn和zr的復合氧化物，比表面積為50m2/g以上，且cu分散度為6.5％以上。

2.根據權利要求1所述的復合氧化物，其中，以所述復合氧化物中的全部金屬元素的合計含量為基準，所述復合氧化物中的cu、zn和zr的含量分別為40摩爾％以上且90摩爾％以下、5摩爾％以上且40摩爾％以下、以及1摩爾％以上且15摩爾％以下。

3.根據權利要求1或2所述的復合氧化物，其還包含選自mg和al中的1種或2種金屬元素。

4.根據權利要求1或2所述的復合氧化物，其中，cuo微晶直徑為2.0nm以上且25.0nm以下。

5.一種甲醇制造用催化劑，其包含權利要求1或2所述的復合氧化物。

6.一種復合氧化物的制造方法，其包括以下工序：

7.根據權利要求6所述的制造方法，其中，在工序(a)中，添加所述酸性水溶液后的所述堿性水溶液的ph為5以上且9以下。

8.根據權利要求6或7所述的制造方法，其中，工序(a)中使用的所述酸性水溶液包含cu離子、zn離子和zr離子，工序(b)中制造的所述復合氧化物包含cu、zn和zr。

9.根據權利要求8所述的制造方法，其中，工序(b)中制造的所述復合氧化物還包含選自mg和al中的1種或2種金屬元素。

10.根據權利要求8所述的制造方法，其中，工序(b)中制造的所述復合氧化物為權利要求1或2所述的復合氧化物。

11.一種甲醇的制造方法，其包括在實施了還原處理的權利要求1或2所述的復合氧化物的存在下，以100℃以上且400℃以下以及0.1mpa以上且30mpa以下的條件使co2氣體和h2氣體接觸的工序。

技術總結
本發明的目的在于：提供二氧化碳甲醇化催化性能得到提高的復合氧化物、包含該復合氧化物的甲醇制造用催化劑、以及適合于該復合氧化物的制造的復合氧化物的制造方法，且其提供了一種包含Cu、Zn和Zr、比表面積為50m2/g以上且Cu分散度為6.5％以上的復合氧化物；包含該復合氧化物的甲醇制造用催化劑；以及適合于該復合氧化物的制造的復合氧化物的制造方法。

技術研發人員：倉持達司,駒野谷將,大迫隆男,山本修身,隅英明,海田千晴,增田翔平
受保護的技術使用者：三井金屬礦業株式會社
技術研發日：
技術公布日：2025/3/10
