本公開涉及一種受電裝置和程序。

背景技術：

1、已知一種受電裝置，包括：受電側線圈，上述受電側線圈通過磁耦合與同送電側dc/ac轉換電路連接的送電側線圈進行送電受電；受電側ac/dc轉換電路，上述受電側ac/dc轉換電路與受電側線圈連接；輸出電容器，上述輸出電容器與受電側ac/dc轉換電路的dc輸出側連接；以及電流傳感器，上述電流傳感器對在與輸出電容器連接的負載中流動的電流進行測定(例如，專利第701877號公報)。在該受電裝置中，在由送電側dc/ac轉換電路將負載的電壓控制在預定的范圍時，根據由電流傳感器檢測出的負載電流值，通過受電側ac/dc轉換電路的電力調節控制來使流向電容器的電流為零的換流模式的期間變化。該電力調節控制是基于所謂的二極管整流的電力調節控制，在換流模式時僅對一部分整流元件進行開關控制。

技術實現思路

1、但是，在二極管整流中，電力損耗有時會變大。在這種情況下，有可能會使受電裝置的設備大型化或系統效率降低。因此，在受電裝置中，從抑制電力損耗的觀點出發，期望通過同步整流來實現高效率化。

2、本公開能夠?qū)崿F(xiàn)為以下的方式。

3、根據本公開的一個方式，提供一種以非接觸的方式接收從送電裝置送電的交流電力并供給至負載裝置的受電裝置。該受電裝置包括：受電諧振電路，上述受電諧振電路具有受電線圈和用于使上述受電線圈諧振的諧振電容器；同步整流電路，上述同步整流電路具有多個橋電路，并且將上述受電線圈所接收的上述交流電力轉換為直流電力，上述多個橋電路具有第一橋電路和第二橋電路，上述第一橋電路具有第一高側開關和第一低側開關，上述第二橋電路具有第二高側開關和第二低側開關；以及控制部，上述控制部對上述多個橋電路進行控制。上述控制部執行反復進行第一整流模式和第二整流模式的電力供給控制，上述第一整流模式通過檢測上述第一橋電路的通電，使上述第一高側開關和上述第二低側開關接通，并且使上述第一低側開關和上述第二高側開關斷開，上述第二整流模式通過檢測上述第二橋電路的通電，使上述第一低側開關和上述第二高側開關接通，并且使上述第一高側開關和上述第二低側開關斷開。上述控制部執行包括第一換流模式和第二換流模式的電力調節控制，上述第一換流模式在上述第一整流模式下，使上述第一高側開關斷開，并且使上述第一低側開關接通，上述第二換流模式在上述第二整流模式下，使上述第二高側開關斷開，并且使上述第二低側開關接通。

4、根據該方式的受電裝置，通過切換同步整流電路的各整流元件的接通斷開的開關控制，能夠執行高效率的電力調節控制。

技術特征：

1.一種受電裝置，所述受電裝置(200、200b、200c、200d、200e)以非接觸的方式接收從送電裝置(100)送電的交流電力并供給至負載裝置，所述受電裝置包括：

2.如權利要求1所述的受電裝置，其特征在于，

3.如權利要求1所述的受電裝置，其特征在于，

4.如權利要求1所述的受電裝置，其特征在于，

5.如權利要求1所述的受電裝置，其特征在于，

6.如權利要求5所述的受電裝置，其特征在于，

7.如權利要求1所述的受電裝置，其特征在于，

8.如權利要求7所述的受電裝置，其特征在于，

9.如權利要求1所述的受電裝置，其特征在于，

10.如權利要求2所述的受電裝置，其特征在于，還包括：

11.如權利要求2所述的受電裝置，其特征在于，還包括：

12.如權利要求2所述的受電裝置，其特征在于，還包括：

13.如權利要求2所述的受電裝置，其特征在于，還包括：

14.一種程序，所述程序用于控制受電裝置(200、200b、200c、200d、200e)，所述受電裝置以非接觸的方式接收從送電裝置(100)送電的交流電力，

技術總結

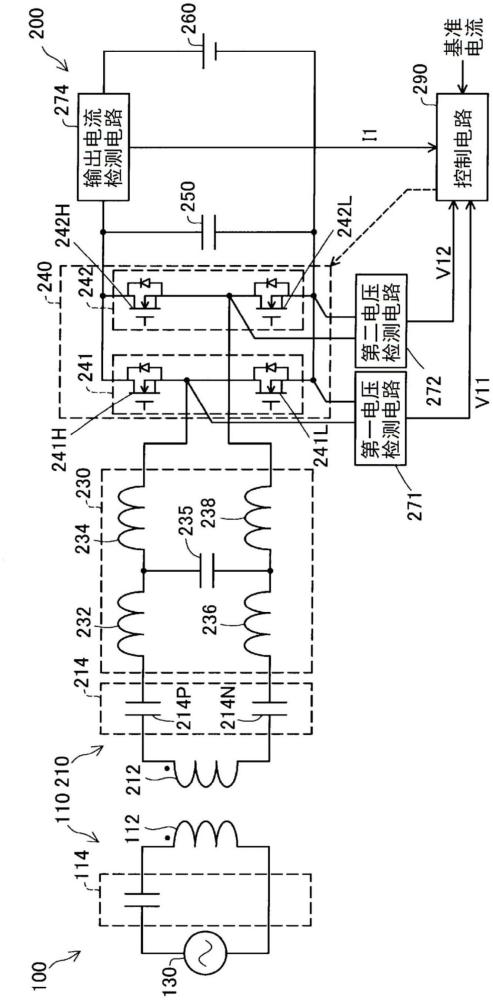

一種受電裝置(200)，上述受電裝置在同步整流電路(240)的開關控制中，執行反復進行第一整流模式(M1)和第二整流模式(M3)的電力供給控制，并且執行包含第一換流模式(M2)和第二換流模式(M4)的電力調節控制，上述第一整流模式通過檢測第一橋電路的通電，使第一高側開關和第二低側開關接通，并且使第一低側開關和第二高側開關斷開，上述第二整流模式通過檢測第二橋電路的通電，使第一低側開關和第二高側開關接通，并且使第一高側開關和第二低側開關斷開，上述第一換流模式在第一整流模式中，使第一高側開關斷開，并且使第一低側開關接通，上述第二換流模式在第二整流模式中，使第二高側開關斷開，并且使第二低側開關接通。

技術研發人員：高橋?qū)⒁?柴沼滿,高橋英介,山口宜久
受保護的技術使用者：株式會社電裝
技術研發日：
技術公布日：2025/3/10
