本技術涉及顯示屏玻璃，尤其涉及一種顯示屏玻璃生產用點膠設備。

背景技術：

1、玻璃顯示屏應用于室內，一方面具有良好的透光性，同時又可以起到顯示屏的作用，具有裝飾和顯示的功。

2、現有的顯示屏玻璃生產用點膠設備，在對顯示屏玻璃進行點膠處理時，需要將其先固定在點膠頭的下方，固定時，由于點膠頭處在正上方，會妨礙到人員安裝與拿取顯示屏玻璃，及其的不便。

技術實現思路

1、本實用新型的目的是為了解決現有的顯示屏玻璃生產用點膠設備，在對顯示屏玻璃進行點膠處理時，需要將其先固定在點膠頭的下方，固定時，由于點膠頭處在正上方，會妨礙到人員安裝與拿取顯示屏玻璃，及其的不便的缺點，而提出的一種顯示屏玻璃生產用點膠設備。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種顯示屏玻璃生產用點膠設備，包括機體，所述機體的內側底部安裝有點膠頭，且機體的底部安裝有支撐板，所述機體的內側底部安裝有底塊，且底塊的頂部安裝有滑塊，且滑塊的頂部連接有底座，所述滑塊的一側安裝有磁塊，所述底座的底部開設有滑槽，且底座的頂部安裝有轉軸，且轉軸的頂部連接有連接塊，所述連接塊的頂部安裝有固定螺栓，且固定螺栓的底部安裝有防護套，所述底座的正面安裝有握手，所述底座的內側安裝有放置塊。

4、優選的，所述底座通過滑塊與機體構成滑動結構，且滑塊與底塊呈固定連接。

5、優選的，所述連接塊通過轉軸與底座構成旋轉結構，且連接塊的最大旋轉角度為°。

6、優選的，所述固定螺栓與連接塊呈螺紋連接，且固定螺栓與防護套呈固定連接。

7、優選的，所述滑塊通過磁塊與底座構成拆卸結構。

8、優選的，所述機體與支撐板呈固定連接。

9、綜上所述，由于采用了上述技術方案，本實用新型的有益效果是：

10、1、本實用新型中，握住握手，從而拉動底座，使得滑塊通過磁塊與底座分離，分離后，底座則會通過滑塊進行滑動，使得底座滑動至機體的外側，再將顯示屏玻璃放置在底座內部的放置塊上，放置好后，由人員將連接塊通過轉軸轉動180°，轉動完成后，扭動固定螺栓，使得固定螺栓通過螺紋傳動在連接塊中向下運動，底部的防護套則會抵接在顯示屏玻璃上，對其進行固定，固定好后，推動底座，使得底座通過滑塊滑動至機體內部，同時滑塊通過磁塊與底座進行固定，從而完成顯示屏玻璃的安裝，使得可以更好的對顯示屏玻璃進行安裝固定。

技術特征：

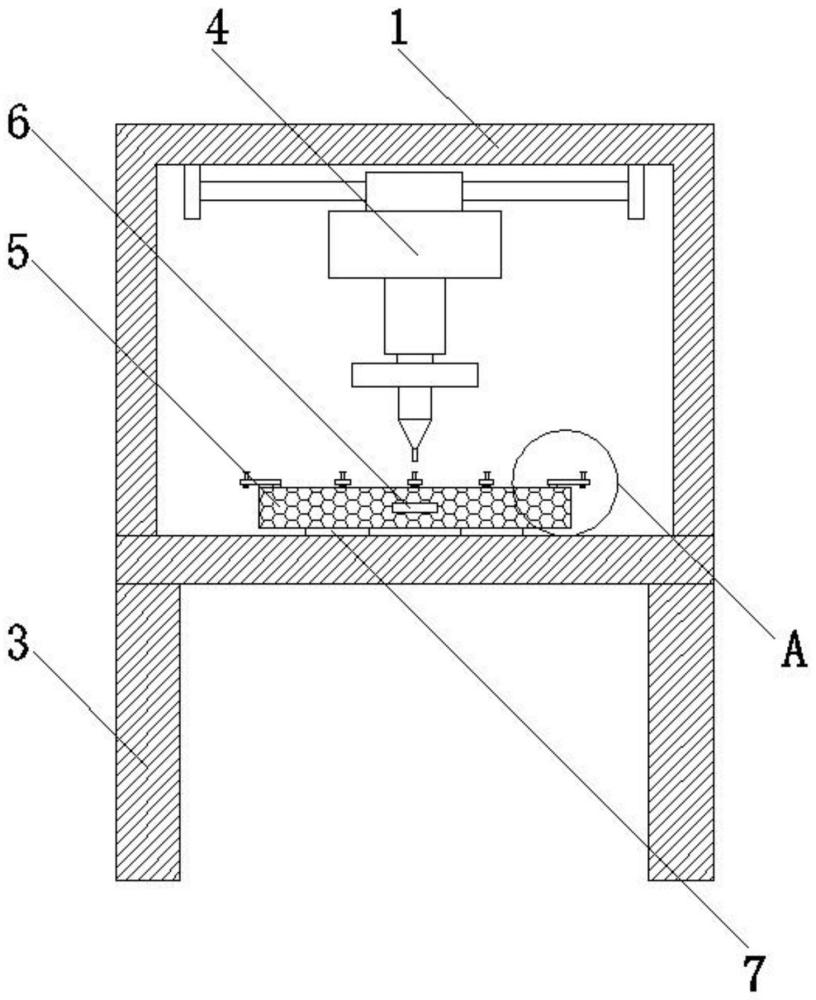

1.一種顯示屏玻璃生產用點膠設備，包括機體(1)，其特征在于：所述機體(1)的內側底部安裝有點膠頭(4)，且機體(1)的底部安裝有支撐板(3)，所述機體(1)的內側底部安裝有底塊(7)，且底塊(7)的頂部安裝有滑塊(8)，且滑塊(8)的頂部連接有底座(5)，所述滑塊(8)的一側安裝有磁塊(9)，所述底座(5)的底部開設有滑槽(10)，且底座(5)的頂部安裝有轉軸(13)，且轉軸(13)的頂部連接有連接塊(12)，所述連接塊(12)的頂部安裝有固定螺栓(14)，且固定螺栓(14)的底部安裝有防護套(2)，所述底座(5)的正面安裝有握手(6)，所述底座(5)的內側安裝有放置塊(11)。

2.根據權利要求1所述的一種顯示屏玻璃生產用點膠設備，其特征在于，所述底座(5)通過滑塊(8)與機體(1)構成滑動結構，且滑塊(8)與底塊(7)呈固定連接。

3.根據權利要求1所述的一種顯示屏玻璃生產用點膠設備，其特征在于，所述連接塊(12)通過轉軸(13)與底座(5)構成旋轉結構，且連接塊(12)的最大旋轉角度為180°。

4.根據權利要求1所述的一種顯示屏玻璃生產用點膠設備，其特征在于，所述固定螺栓(14)與連接塊(12)呈螺紋連接，且固定螺栓(14)與防護套(2)呈固定連接。

5.根據權利要求1所述的一種顯示屏玻璃生產用點膠設備，其特征在于，所述滑塊(8)通過磁塊(9)與底座(5)構成拆卸結構。

6.根據權利要求1所述的一種顯示屏玻璃生產用點膠設備，其特征在于，所述機體(1)與支撐板(3)呈固定連接。

技術總結
本技術公開了一種顯示屏玻璃生產用點膠設備，涉及顯示屏玻璃技術領域，包括機體，所述機體的內側底部安裝有點膠頭。本技術中，握住握手，從而拉動底座，使得滑塊通過磁塊與底座分離，分離后，底座則會通過滑塊進行滑動，使得底座滑動至機體的外側，再將顯示屏玻璃放置在底座內部的放置塊上，放置好后，由人員將連接塊通過轉軸轉動180°，轉動完成后，扭動固定螺栓，使得固定螺栓通過螺紋傳動在連接塊中向下運動，底部的防護套則會抵接在顯示屏玻璃上，對其進行固定，固定好后，推動底座，使得底座通過滑塊滑動至機體內部，同時滑塊通過磁塊與底座進行固定，從而完成顯示屏玻璃的安裝，使得可以更好的對顯示屏玻璃進行安裝固定。

技術研發人員：龍慶平,龍慶勇
受保護的技術使用者：高安市華顯晶顯示技術有限公司
技術研發日：20240403
技術公布日：2025/3/20
