本技術涉及油田水處理，是一種用于油田清洗濾料的滾筒式清洗裝置。

背景技術：

1、油田地面工程的開發建設越來越注重經濟和環境效益，近幾年來國內油田采出原油成份復雜，造成油田水處理凈化工程成本高，甚至油田污水過濾器濾料因污泥、污油等雜質難清洗，導致濾料喪失過濾性能，如果過濾器里濾料直接廢棄，違法相關環境法規；如果由相關固廢物處理機構來處理濾料廢棄物難度大，成本高；而且更換新濾料成本高。因此，亟需解決油田地面站清洗過濾裝置濾料的問題。

2、目前國內油田清洗過濾器的濾料主要采用反沖洗工藝，反沖洗工藝是使水流逆向通過濾料層，使濾層膨脹、懸浮，借助水流的剪切力和顆粒的碰撞摩擦力清洗濾料層，使濾層內的污物脫離并隨反洗水排出。新疆油田，特別是風城油田，采出原油粘度可達百萬厘泊，過濾器反沖洗無法做到濾料完全洗凈，過濾器反沖洗之后，其濾料層上仍截留和吸附難去除的污泥高粘度稠油，經過十幾次反沖洗，截留在過濾器內的稠油和泥已結成小泥球，同時向過濾器的濾料層底部延伸，導致過濾器出水水質達不到油田采出水回注水質標準。在低碳減排的要求下油氣田開發降本增效和環保形式日趨嚴格，因此亟需設計一款專用于清洗油田污水過濾器濾料的清洗裝置。

技術實現思路

1、本實用新型提供了一種用于油田清洗濾料的滾筒式清洗裝置，克服了上述現有技術之不足，其能有效解決現有缺少專用于清洗油田污水過濾器濾料的清洗裝置的問題。

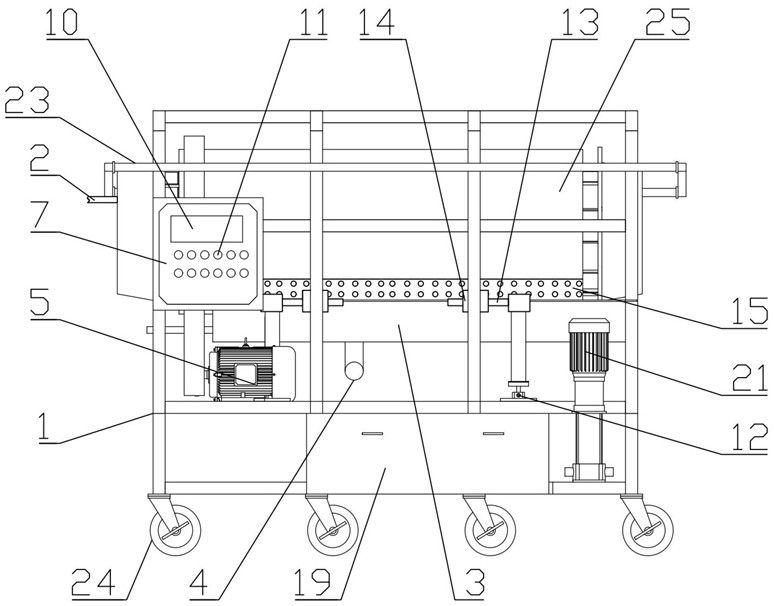

2、本實用新型的技術方案是通過以下措施來實現的：一種用于油田清洗濾料的滾筒式清洗裝置，包括機架、篩網筒、洗滌劑輸送管、集油水槽、排出管、傳動機構和驅動電機，機架上可轉動地安裝有呈橫向水平設置的篩網筒，篩網筒上分布有篩孔，機架上設有出口端位于篩網筒內的洗滌劑輸送管，對應篩網筒下方位置的機架上設有集油水槽，集油水槽上設有排出管，機架上設有驅動電機，驅動電機通過傳動機構與篩網筒連接以驅動篩網筒轉動。

3、下面是對上述實用新型方案的進一步優化或/和改進：

4、上述用于油田清洗濾料的滾筒式清洗裝置可還包括控制器、控制面板、變頻器和報警器，控制面板上設有觸控顯示屏和控制按鍵，驅動電機通過變頻器與控制器連接，觸控顯示屏、控制按鍵和報警器均與控制器連接；滾筒通過三組稱重模塊可轉動地安裝在機架上，稱重模塊包括稱重傳感器、支撐輥軸和支撐輥，稱重傳感器固定安裝在機架上，支撐輥軸固定安裝在稱重傳感器上且呈橫向水平設置，支撐輥可轉動地安裝在支撐輥軸上，稱重傳感器和控制器連接，三組稱重模塊的三個支撐輥呈三角分布，滾筒承托于三個支撐輥上。

5、上述篩網筒可包括滾筒、篩網和螺旋導流板，滾筒為左右貫通的中空筒體，滾筒的筒壁上分布有通孔，滾筒內側安裝有圓筒形篩網，篩網上分布有篩孔，篩網內側安裝有螺旋導流板，對應滾筒左右兩端開口位置的機架上分別安裝有側門；傳動機構包括環形齒圈、鏈輪和鏈條，環形齒圈固定安裝在滾筒外側，鏈輪固定安裝在驅動電機的輸出軸上，鏈輪和環形齒圈之間安裝有鏈條。

6、上述對應排出管的出口端下方位置的機架上可安裝有油水槽，油水槽的進口處可拆卸安裝有過濾網，油水槽的出口處安裝有輸送泵。

7、上述對應篩網筒下方位置的機架上可設有清水槽，清水槽內設有電熱管。

8、上述洗滌劑輸送管可通過安裝支架可拆卸安裝在機架上；對應滾筒左右兩側位置的機架上分別設有對滾筒進行軸向限位的環向滑動框架；機架底部設有帶剎車的萬向輪；對應篩網筒外側位置的機架上設有滾筒套筒。

9、本實用新型結構合理，對油田污水過濾器濾料清洗效果好，使用安全、便捷，省時省力，自動化程度高，可滿足不同油田生產基地的濾料清洗工況要求，補充了移動式用于油田清洗濾料的清洗裝置的技術空白，提高了油田污水處理所用濾料的再生效益，達到了油田污水處理合格標準。

技術特征：

1.一種用于油田清洗濾料的滾筒式清洗裝置，其特征在于包括機架、篩網筒、洗滌劑輸送管、集油水槽、排出管、傳動機構和驅動電機，機架上可轉動地安裝有呈橫向水平設置的篩網筒，篩網筒上分布有篩孔，機架上設有出口端位于篩網筒內的洗滌劑輸送管，對應篩網筒下方位置的機架上設有集油水槽，集油水槽上設有排出管，機架上設有驅動電機，驅動電機通過傳動機構與篩網筒連接以驅動篩網筒轉動。

2.根據權利要求1所述的用于油田清洗濾料的滾筒式清洗裝置，其特征在于該用于油田清洗濾料的滾筒式清洗裝置還包括控制器、控制面板、變頻器和報警器，控制面板上設有觸控顯示屏和控制按鍵，驅動電機通過變頻器與控制器連接，觸控顯示屏、控制按鍵和報警器均與控制器連接；滾筒通過三組稱重模塊可轉動地安裝在機架上，稱重模塊包括稱重傳感器、支撐輥軸和支撐輥，稱重傳感器固定安裝在機架上，支撐輥軸固定安裝在稱重傳感器上且呈橫向水平設置，支撐輥可轉動地安裝在支撐輥軸上，稱重傳感器和控制器連接，三組稱重模塊的三個支撐輥呈三角分布，滾筒承托于三個支撐輥上。

3.根據權利要求1或2所述的用于油田清洗濾料的滾筒式清洗裝置，其特征在于篩網筒包括滾筒、篩網和螺旋導流板，滾筒為左右貫通的中空筒體，滾筒的筒壁上分布有通孔，滾筒內側安裝有圓筒形篩網，篩網上分布有篩孔，篩網內側安裝有螺旋導流板，對應滾筒左右兩端開口位置的機架上分別安裝有側門；傳動機構包括環形齒圈、鏈輪和鏈條，環形齒圈固定安裝在滾筒外側，鏈輪固定安裝在驅動電機的輸出軸上，鏈輪和環形齒圈之間安裝有鏈條。

4.根據權利要求1或2所述的用于油田清洗濾料的滾筒式清洗裝置，其特征在于對應排出管的出口端下方位置的機架上安裝有油水槽，油水槽的進口處可拆卸安裝有過濾網，油水槽的出口處安裝有輸送泵。

5.根據權利要求1或2所述的用于油田清洗濾料的滾筒式清洗裝置，其特征在于對應篩網筒下方位置的機架上設有清水槽，清水槽內設有電熱管。

6.根據權利要求3所述的用于油田清洗濾料的滾筒式清洗裝置，其特征在于對應篩網筒下方位置的機架上設有清水槽，清水槽內設有電熱管。

7.根據權利要求4所述的用于油田清洗濾料的滾筒式清洗裝置，其特征在于對應篩網筒下方位置的機架上設有清水槽，清水槽內設有電熱管。

8.根據權利要求1或2或6或7所述的用于油田清洗濾料的滾筒式清洗裝置，其特征在于洗滌劑輸送管通過安裝支架可拆卸安裝在機架上；對應滾筒左右兩側位置的機架上分別設有對滾筒進行軸向限位的環向滑動框架；機架底部設有帶剎車的萬向輪；對應篩網筒外側位置的機架上設有滾筒套筒。

9.根據權利要求3所述的用于油田清洗濾料的滾筒式清洗裝置，其特征在于洗滌劑輸送管通過安裝支架可拆卸安裝在機架上；對應滾筒左右兩側位置的機架上分別設有對滾筒進行軸向限位的環向滑動框架；機架底部設有帶剎車的萬向輪；對應篩網筒外側位置的機架上設有滾筒套筒。

10.根據權利要求4所述的用于油田清洗濾料的滾筒式清洗裝置，其特征在于洗滌劑輸送管通過安裝支架可拆卸安裝在機架上；對應滾筒左右兩側位置的機架上分別設有對滾筒進行軸向限位的環向滑動框架；機架底部設有帶剎車的萬向輪；對應篩網筒外側位置的機架上設有滾筒套筒。

技術總結
本技術涉及油田水處理技術領域，是一種用于油田清洗濾料的滾筒式清洗裝置，包括機架、篩網筒、洗滌劑輸送管、集油水槽、排出管、傳動機構和驅動電機，機架上可轉動地安裝有呈橫向水平設置的篩網筒，篩網筒上分布有篩孔，機架上設有出口端位于篩網筒內的洗滌劑輸送管，對應篩網筒下方位置的機架上設有集油水槽，集油水槽上設有排出管，機架上設有驅動電機，驅動電機通過傳動機構與篩網筒連接以驅動篩網筒轉動。本技術結構合理，對油田污水過濾器濾料清洗效果好，使用安全、便捷，省時省力，自動化程度高，可滿足不同油田生產基地的濾料清洗工況要求。

技術研發人員：鄧肇聰,李忠杰,趙波,薛祥元,吳通,藺蛇俊,周強強,周少雄,郭大平,段雄峰,林豐
受保護的技術使用者：新疆科力新技術發展股份有限公司
技術研發日：20240319
技術公布日：2025/4/28
