本申請涉及實驗儀器設備的，主要為定轉子安裝結構以及分散頭結構。

背景技術：

1、實驗室用高剪切均質機或稱高剪切分散機、高剪切均質乳化機，由高速電機、傳動系統、分散頭等組成，分散頭的定子部分需固定連接在設備機身，它的工作原理是電機帶動分散頭轉子高速旋轉，在分散頭底部位置定子和轉子之間的狹小縫隙，形成轉子和定子之間高線速度的相對運動，達到對流體物料的高剪切均質、分散、乳化等效果。轉子的速度通常需要達到20000轉/分鐘(rpm)，要求定轉子的安裝連接安全可靠。由于分散頭由定子、轉子兩部分組成，定子部分要固定與機體連接，而轉子部分需要和電機軸的連接裝置可靠連接，所以安裝的過程一般較復雜，然而由于分散頭需要拆卸清洗甚至滅菌處理，往往又需要分散頭的安裝簡捷快速。

2、傳統的分散頭一般有三種安裝的方式。一種是使用側向螺栓通過螺孔固定定子，這種方式要求定子的安裝部分的孔徑精度要足夠高，以避免因為側向螺栓固定引起定子在軸向位置的過大誤差，這種安裝方式必須雙手操作，一手固定定子位置，一手緊固螺栓，安裝不是很方便。第二種方式是定子外部部分和機體用螺紋連接，一般使用在分散頭直徑較小的小型分散機上，螺紋的緊固同樣一般需要雙手操作，在旋緊過程中轉子不易對正，安裝過程需要經過訓練，有一定的難度。第三種方式是通過一種旋扣鎖定的方式，在安裝孔內側用兩個銷釘突起通過螺旋卡緊固定，旋扣的過程同樣也對轉子的對準要求較高，一般也需要雙手操作，且旋扣部分的加工精度要求較高，如加工誤差較大，可能出現卡死等故障現象。第二和第三種安裝方式均需要主機和分散頭之間的相對旋轉，不能做到固定主機時，分散頭在軸向的直線插拔式安裝。

技術實現思路

1、本實用新型針對上述不足或缺點，提供了一種定轉子安裝結構以及分散頭，以解決定子拆裝困難的問題。

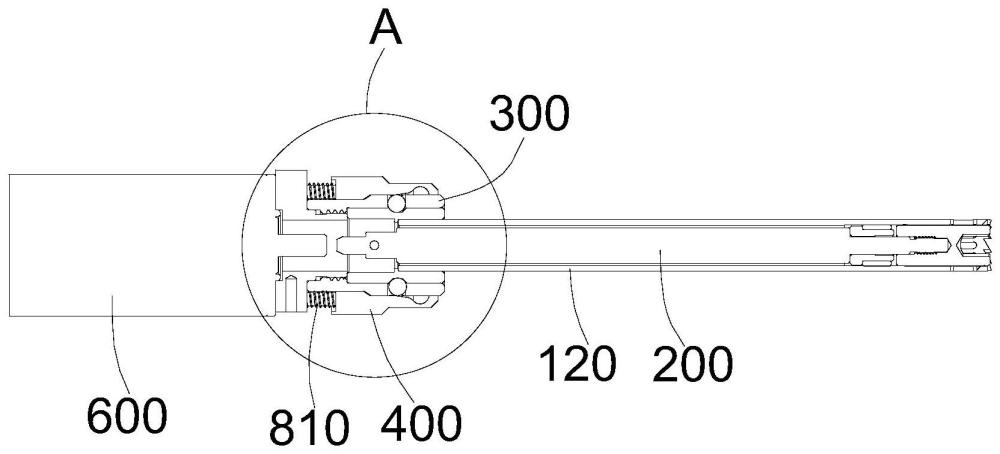

2、第一方面，本公開提供一種定轉子安裝結構，包括定子結構、轉子、安裝套、活動套、固定件以及電機，所述轉子安裝于所述電機的轉動軸，所述電機能驅動所述轉子轉動，所述安裝套安裝于所述電機，所述活動套套設于所述安裝套外，且所述活動套能相對于所述安裝套在第一位置與第二位置之間移動，所述活動套上形成有第一容納槽，所述安裝套形成有第二容納槽以容納所述固定件，當所述活動套位于所述第一位置時，所述活動套抵接于所述固定件，使得所述固定件與所述定子結構配合，以讓所述定子結構安裝于所述安裝套上；當所述活動套位于所述第二位置時，所述活動套的所述第一容納槽對應于所述固定件，使得所述固定件能夠局部地位于所述第一容納槽中，使得所述定子結構能夠解除與所述固定件的配合以脫離所述安裝套。

3、可選的，當所述活動套位于所述第一位置時，所述活動套抵壓所述固定件使得所述固定件突出于所述安裝套以限制所述定子結構脫離所述安裝套。

4、可選的，所述安裝套形成有第一通道以供所述定子結構進入，所述第二容納槽形成有限位部，所述限位部用于限制所述固定件離開所述第二容納槽以進入至所述第一通道，且所述限位部設有第一通孔，局部的所述固定件能突出于所述第一通孔來進入至所述第一通道與所述定子結構配合，以限制所述定子結構脫離所述安裝套。

5、可選的，所述定子結構包括定子與定子套，所述定子套與所述定子固定連接，所述定子套上形成有第三容納槽以容納局部的所述固定件，當所述活動套位于所述第一位置時，所述活動套抵壓所述固定件使得所述固定件突出于所述安裝套進入至第三容納槽中，通過所述固定件與所述定子套的所述第三容納槽配合進而限制所述定子結構離開所述安裝套。

6、可選的，所述固定件為球狀結構。

7、可選的，包括多個所述固定件，所述安裝套形成有多個所述第二容納槽。

8、可選的，還包括固定座，所述固定座安裝于所述電機，且所述安裝套與所述固定座螺紋連接。

9、可選的，還包括多個導向件，所述導向件用于限制所述活動套的移動方向。

10、可選的，所述固定座形成有多個第二通孔，所述第二通孔與所述導向件一一對應，所述導向件安裝于對應的第二通孔中，所述活動套設有多個第三通孔，所述第三通孔與所述導向件一一對應，所述導向件能插入于所述第三通孔中，所述彈簧套設于所述導向件外，以帶動位于所述第二位置的所述活動套移動至所述第一位置。

11、第二方面，本公開提供一種分散頭結構，包括第一方面任一實施方式所述的定轉子安裝結構，其中，所述定子遠離所述電機的端部形成有第四通孔，所述轉子通過聯軸器與所述電機的轉動軸連接，所述聯軸器上形成有安裝凹槽，所述轉子形成有安裝凸起，通過所述安裝凸起與所述安裝凹槽的配合以將所述轉子安裝于所述聯軸器。

12、在上述方案中，當活動套位于第一位置時，活動套能夠抵接于固定件使得固定件與定子結構配合，以讓定子結構安裝于安裝套上。同時，當活動套位于第二位置時，活動套的第一容納槽的位置與固定件的位置對應，使得固定件能插入第一容納槽內，進而解除定子結構進出安裝套的限制。這樣做的好處在于，通過活動套的位置變動即可實現對定子結構的快速拆裝，十分方便。

技術特征：

1.一種定轉子安裝結構，其特征在于，包括定子結構、轉子、安裝套、活動套、固定件以及電機，所述轉子安裝于所述電機的轉動軸，所述電機能驅動所述轉子轉動，所述安裝套安裝于所述電機，所述活動套套設于所述安裝套外，且所述活動套能相對于所述安裝套在第一位置與第二位置之間移動，所述活動套上形成有第一容納槽，所述安裝套形成有第二容納槽以容納所述固定件，當所述活動套位于所述第一位置時，所述活動套抵接于所述固定件，使得所述固定件與所述定子結構配合，以讓所述定子結構安裝于所述安裝套上；當所述活動套位于所述第二位置時，所述活動套的所述第一容納槽對應于所述固定件，使得所述固定件能夠局部地位于所述第一容納槽中，讓所述定子結構能夠解除與所述固定件的配合以脫離所述安裝套。

2.根據權利要求1所述的定轉子安裝結構，其特征在于，當所述活動套位于所述第一位置時，所述活動套抵壓所述固定件使得所述固定件突出于所述安裝套以限制所述定子結構脫離所述安裝套。

3.根據權利要求2所述的定轉子安裝結構，其特征在于，所述安裝套形成有第一通道以供所述定子結構進入，所述第二容納槽形成有限位部，所述限位部用于限制所述固定件離開所述第二容納槽以進入至所述第一通道，且所述限位部設有第一通孔，局部的所述固定件能突出于所述第一通孔來進入至所述第一通道與所述定子結構配合，以限制所述定子結構脫離所述安裝套。

4.根據權利要求3所述的定轉子安裝結構，其特征在于，所述定子結構包括定子與定子套，所述定子套與所述定子固定連接，所述定子套上形成有第三容納槽以容納局部的所述固定件，當所述活動套位于所述第一位置時，所述活動套抵壓所述固定件使得所述固定件突出于所述安裝套進入至第三容納槽中，通過所述固定件與所述定子套的所述第三容納槽配合進而限制所述定子結構離開所述安裝套。

5.根據權利要求4所述的定轉子安裝結構，其特征在于，所述固定件為球狀結構。

6.根據權利要求1-5任一項所述的定轉子安裝結構，其特征在于，包括多個所述固定件，所述安裝套形成有多個所述第二容納槽。

7.根據權利要求1所述的定轉子安裝結構，其特征在于，還包括固定座，所述固定座安裝于所述電機，且所述安裝套與所述固定座螺紋連接。

8.根據權利要求7所述的定轉子安裝結構，其特征在于，還包括多個導向件，所述導向件用于限制所述活動套的移動方向。

9.根據權利要求8所述的定轉子安裝結構，其特征在于，所述固定座形成有多個第二通孔，所述第二通孔與所述導向件一一對應，所述導向件安裝于對應的第二通孔中，所述活動套設有多個第三通孔，所述第三通孔與所述導向件一一對應，所述導向件能插入于所述第三通孔中，彈簧套設于所述導向件外，以帶動位于所述第二位置的所述活動套移動至所述第一位置。

10.一種分散頭結構，其特征在于，包括權利要求1-9任一項所述的定轉子安裝結構，其中，所述定子遠離所述電機的端部形成有第四通孔，所述轉子通過聯軸器與所述電機的轉動軸連接，所述聯軸器上形成有安裝凹槽，所述轉子形成有安裝凸起，通過所述安裝凸起與所述安裝凹槽的配合以將所述轉子安裝于所述聯軸器。

技術總結
本申請公開一種定轉子安裝結構以及分散頭結構，其中，定轉子安裝結構中的轉子安裝于電機的轉動軸，電機能驅動轉子轉動，安裝套安裝于電機，活動套套設于安裝套外，活動套上形成有第一容納槽，安裝套形成有第二容納槽以容納固定件，當活動套位于第一位置時，活動套抵接于固定件，使得固定件與定子結構配合，以讓定子結構安裝于安裝套上；當活動套位于第二位置時，活動套的第一容納槽對應于固定件，使得固定件能夠局部地位于第一容納槽中，使得定子結構能夠解除與固定件的配合以脫離安裝套。在上述方案中，通過活動套的位置變動即可實現對定子結構的快速拆裝，十分方便。
