本技術涉及防火涂料，具體為一種鋼結構表面防火涂料施工的均勻噴涂裝置。

背景技術：

1、防火涂料又叫阻燃涂料。將這類涂料涂刷在建筑物上某些易燃材料表面，能提高易燃材料的耐火能力，或能減緩火焰蔓延傳播速度，在一定時間內能阻止燃燒，控制火勢的發展，為人們滅火提供時間。這一類涂料，在建筑工業中稱為防火涂料，或叫阻燃涂料。

2、如中國專利公開號為cn217615609u的“一種鋼結構表面防火涂料施工的均勻噴涂裝置”，該實用新型公開了一種鋼結構表面防火涂料施工的均勻噴涂裝置，包括底座，所述底座的頂部固定連接有升降座，所述升降座的內壁轉動連接有螺紋桿，所述升降座的內壁滑動連接有升降臺，所述升降臺的內壁與螺紋桿的外壁螺紋連接，所述升降座的頂部固定連接有電機a，所述電機a的輸出端與螺紋桿的一端固定連接，所述升降臺的外壁固定連接有第一連接板。進行噴涂工作時，第一連接板會跟隨升降臺進行移動，第一連接板上的環形管也會跟隨運動，在環形管運動的同時，熱風機會將外部的空氣抽入并進行加熱，加熱過后的空氣會通過風管輸送到環形管內，然后從熱風噴頭內向鋼管噴出，對鋼管表面剛噴涂好的涂料進行風干，從而達到使涂料快速凝固的效果。

3、但是在實際使用時，其通過對涂料噴頭的升降來對鋼結構材料進行噴涂，在噴涂的過程中缺乏遮擋，防火涂料噴霧沒噴在鋼結構材料表面的部分可能會射出很遠，對環境造成污染，其不便于在涂料噴頭升降噴涂時隨時對噴涂區域進行保護，防止防火涂料噴霧擴散。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種鋼結構表面防火涂料施工的均勻噴涂裝置。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種鋼結構表面防火涂料施工的均勻噴涂裝置，包括底座，所述底座上方固定安裝有夾具，所述底座上方設置有升降組件，所述升降組件包括限位桿，所述限位桿與底座上方固定連接，所述限位桿外表面活動套設有升降座，所述升降座右側固定連接有承載板，所述承載板右側通過連接塊固定連接有旋轉環，所述旋轉環內表面轉動連接有筒套，所述限位桿上方設置有驅動組件，所述承載板上方設置有第一連接組件。

5、優選的，所述驅動組件包括頂板，所述頂板與限位桿上方固定連接，所述頂板上方固定連接有電機底座，所述電機底座正面固定連接有電機，所述電機輸出端通過聯軸器固定連接有旋轉塊，所述旋轉塊與頂板貫穿且轉動連接，所述旋轉塊下方固定連接有螺紋桿，所述螺紋桿與升降座上方螺紋貫穿，所述螺紋桿下端與底座上方轉動連接。

6、優選的，所述第一連接組件包括環形齒牙，所述環形齒牙與筒套外表面固定連接，所述環形齒牙右側嚙合有第二齒輪，所述第二齒輪中間貫穿且固定連接有旋轉柱，所述旋轉柱與承載板上方固定連接，所述旋轉柱外表面固定連接有冠齒輪，所述第一連接組件左側設置有第二連接組件。

7、優選的，所述第二連接組件包括轉軸，所述轉軸與升降座右側轉動連接，所述轉軸右側固定連接有錐齒輪，所述錐齒輪與冠齒輪嚙合，所述轉軸外表面固定連接有第一齒輪，所述第一齒輪背面嚙合有齒條，所述齒條上端與頂板下方固定連接，所述齒條下端與底座上方固定連接。

8、優選的，所述升降組件還包括限位環，所述限位環與筒套外表面固定連接，所述限位環與旋轉環上方活動貼合。

9、優選的，所述筒套內表面固定安裝有噴涂設備，所述噴涂設備的噴口朝向正面。

10、(三)有益效果

11、與現有技術相比，本實用新型提供了一種鋼結構表面防火涂料施工的均勻噴涂裝置，具備以下有益效果：

12、一、該一種鋼結構表面防火涂料施工的均勻噴涂裝置，通過驅動組件帶動升降組件，使噴涂設備對夾具上安裝的鋼結構材料的不同高度處進行噴涂，噴涂時隨著噴涂設備的升降筒套會始終罩住噴涂區域，達到保護作用。

13、二、該一種鋼結構表面防火涂料施工的均勻噴涂裝置，通過升降組件的升降會帶動第二連接組件，第二連接組件又會帶動第一連接組件，使在升降的同時筒套會轉動，達到對鋼結構材料的四面進行噴涂的作用。

技術特征：

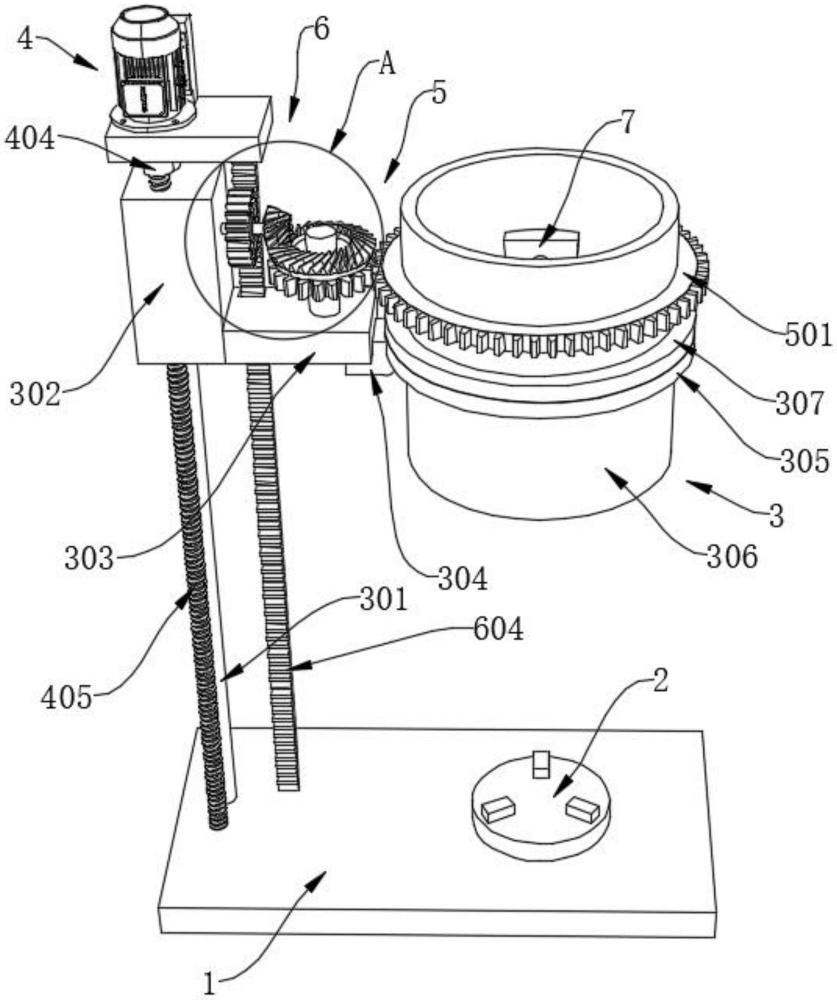

1.一種鋼結構表面防火涂料施工的均勻噴涂裝置，包括底座(1)，其特征在于：所述底座(1)上方固定安裝有夾具(2)，所述底座(1)上方設置有升降組件(3)，所述升降組件(3)包括限位桿(301)，所述限位桿(301)與底座(1)上方固定連接，所述限位桿(301)外表面活動套設有升降座(302)，所述升降座(302)右側固定連接有承載板(303)，所述承載板(303)右側通過連接塊(304)固定連接有旋轉環(305)，所述旋轉環(305)內表面轉動連接有筒套(306)，所述限位桿(301)上方設置有驅動組件(4)，所述承載板(303)上方設置有第一連接組件(5)。

2.根據權利要求1所述的一種鋼結構表面防火涂料施工的均勻噴涂裝置，其特征在于：所述驅動組件(4)包括頂板(401)，所述頂板(401)與限位桿(301)上方固定連接，所述頂板(401)上方固定連接有電機底座(402)，所述電機底座(402)正面固定連接有電機(403)，所述電機(403)輸出端通過聯軸器固定連接有旋轉塊(404)，所述旋轉塊(404)與頂板(401)貫穿且轉動連接，所述旋轉塊(404)下方固定連接有螺紋桿(405)，所述螺紋桿(405)與升降座(302)上方螺紋貫穿，所述螺紋桿(405)下端與底座(1)上方轉動連接。

3.根據權利要求1所述的一種鋼結構表面防火涂料施工的均勻噴涂裝置，其特征在于：所述第一連接組件(5)包括環形齒牙(501)，所述環形齒牙(501)與筒套(306)外表面固定連接，所述環形齒牙(501)右側嚙合有第二齒輪(502)，所述第二齒輪(502)中間貫穿且固定連接有旋轉柱(503)，所述旋轉柱(503)與承載板(303)上方固定連接，所述旋轉柱(503)外表面固定連接有冠齒輪(504)，所述第一連接組件(5)左側設置有第二連接組件(6)。

4.根據權利要求3所述的一種鋼結構表面防火涂料施工的均勻噴涂裝置，其特征在于：所述第二連接組件(6)包括轉軸(601)，所述轉軸(601)與升降座(302)右側轉動連接，所述轉軸(601)右側固定連接有錐齒輪(602)，所述錐齒輪(602)與冠齒輪(504)嚙合，所述轉軸(601)外表面固定連接有第一齒輪(603)，所述第一齒輪(603)背面嚙合有齒條(604)，所述齒條(604)上端與頂板(401)下方固定連接，所述齒條(604)下端與底座(1)上方固定連接。

5.根據權利要求1所述的一種鋼結構表面防火涂料施工的均勻噴涂裝置，其特征在于：所述升降組件(3)還包括限位環(307)，所述限位環(307)與筒套(306)外表面固定連接，所述限位環(307)與旋轉環(305)上方活動貼合。

6.根據權利要求1所述的一種鋼結構表面防火涂料施工的均勻噴涂裝置，其特征在于：所述筒套(306)內表面固定安裝有噴涂設備(7)，所述噴涂設備(7)的噴口朝向正面。

技術總結
本技術涉及防火涂料技術領域，且公開了一種鋼結構表面防火涂料施工的均勻噴涂裝置，包括底座，所述底座上方固定安裝有夾具，所述底座上方設置有升降組件，所述升降組件包括限位桿，所述限位桿與底座上方固定連接，所述限位桿外表面活動套設有升降座，所述升降座右側固定連接有承載板，所述承載板右側通過連接塊固定連接有旋轉環，所述旋轉環內表面轉動連接有筒套，所述限位桿上方設置有驅動組件，所述承載板上方設置有第一連接組件。通過驅動組件帶動升降組件，使噴涂設備對夾具上安裝的鋼結構材料的不同高度處進行噴涂，噴涂時隨著噴涂設備的升降筒套會始終罩住噴涂區域，達到保護作用。

技術研發人員：商同華,崔玉紅
受保護的技術使用者：東營興華環保工程有限公司
技術研發日：20240408
技術公布日：2025/4/28
