本技術涉及城市市政排水施工結構，特別涉及一種污水過濾自穩攔截墻。

背景技術：

1、在泥水頂管施工過程中，頂管設備置于井下，頂管坑狹小，在坑底施工集水坑占用坑底空間，不利于托架及頂鐵的平穩安放，如頂管路徑上污水管線發生滲漏，污水順著管道流入坑內，污水中的雜物不能有效過濾，在抽水的過程中容易發生堵泵燒泵情況，導致頂管設備淹沒，造成經濟損失。目前坑底施工集水坑沒有污水過濾結構。

技術實現思路

1、本實用新型的目的在于克服現有技術的缺點，提供一種兼具過濾污水與阻擋異物的作用，保障抽水工作持續進行的污水過濾自穩攔截墻。

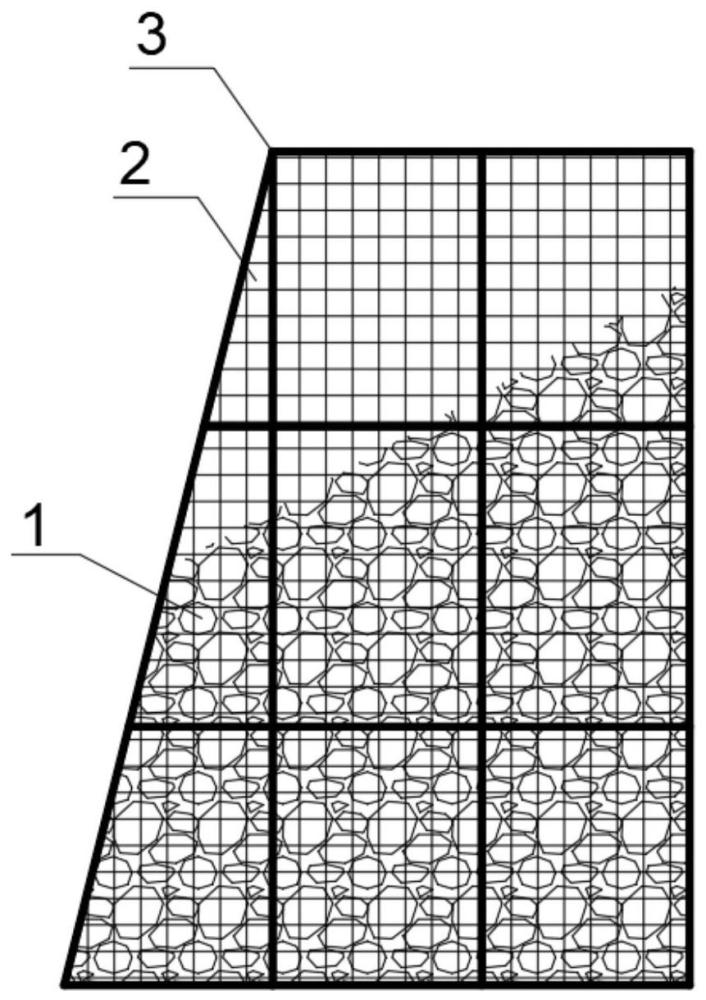

2、本實用新型的一種污水過濾自穩攔截墻，包括多個鋼筋籠，在所述的鋼筋籠內灌裝有濾料，所述的多個鋼筋籠環繞集水坑設置，所述的多個鋼筋籠的籠體的邊角之間緊密貼合，在所述的鋼筋籠圍閉的區域內安裝有污水泵。

3、本實用新型有益效果：

4、(1)本實用新型裝置尺寸小，可通過拼接的方式進行組合，可以在有限的空間內因地制宜進行圍閉。

5、(2)本實用新型裝置采用的籠體結構及填充濾料均可回收。

6、(3)兼具過濾污水與阻擋異物的作用，保障抽水工作持續進行。

技術特征：

1.一種污水過濾自穩攔截墻，包括多個鋼筋籠，其特征在于：在所述的鋼筋籠內灌裝有濾料，所述的多個鋼筋籠環繞集水坑設置，所述的多個鋼筋籠的籠體的邊角之間緊密貼合，在所述的鋼筋籠圍閉的區域內安裝有污水泵。

2.根據權利要求1所述的污水過濾自穩攔截墻，其特征在于：所述的濾料為瓜子片或者碎石。

3.根據權利要求1或者2所述的污水過濾自穩攔截墻，其特征在于：每個所述的鋼筋籠由骨架以及固定在所述的骨架上的鋼筋網組成。

技術總結
本技術公開了一種污水過濾自穩攔截墻，包括多個鋼筋籠，在所述的鋼筋籠內灌裝有濾料，所述的多個鋼筋籠環繞集水坑設置，所述的多個鋼筋籠的籠體的邊角之間緊密貼合，在所述的鋼筋籠圍閉的區域內安裝有污水泵。本結構兼具過濾污水與阻擋異物的作用，保障抽水工作持續進行。

技術研發人員：孟祥吉,王立遷
受保護的技術使用者：中建六局土木工程有限公司
技術研發日：20240326
技術公布日：2025/4/28
