本技術涉及旁濾領域，尤其涉及高效濾芯循環水旁濾裝置。

背景技術：

1、旁濾過濾并不是將過濾器安裝在總循環管路上，將所有的循環水過濾一遍，而是在總循環管路上引出一部分循環水過濾，它是通過逐步多次的循環截留，將系統內的雜質過濾，最后通過必要的反沖將雜質去除出系統。

2、旁濾器是旁濾過濾主要使用的設備，而在中國授權專利公告號：cn?213790288u中記載了“一種旁濾器用自動清理裝置”，過電機帶動主動軸轉動，即帶動第一帶輪轉動，第一帶輪帶動同步帶轉動的設置，利用同步帶帶動第二帶輪轉動，故而帶動從動軸轉動，主動軸和從動軸轉動的同時帶動主動桿轉動，進而帶動從動桿轉動，從動桿帶動滑塊，即帶動清理刷在導向桿的一側滑動，以便于對過濾板上的雜質殘留進行清理，增加了清理效果，減少了雜質殘留，提高了旁濾器的使用效果。

3、但是實現應用過程中，還存在以下缺陷和不足：

4、其雖能夠?qū)崿F(xiàn)對過濾板的自動清理，但是整個清潔結構比較復雜，生產升本相對比較高，而且清理后的雜質依舊處于過濾板上，如果下排的水量比較大時，還可能會將清理到旁側位置的雜質沖出。

5、因此，有必要提供一種新的高效濾芯循環水旁濾裝置解決上述技術問題。

技術實現思路

1、為解決上述技術問題，本實用新型提供高效濾芯循環水旁濾裝置。

2、本實用新型提供的高效濾芯循環水旁濾裝置包括：

3、安裝板，呈矩形，所述安裝板中部位置開設有圓形的貫穿口，并于貫穿口處固定有過濾網；

4、清潔組件，沿豎直方向貫穿過濾網中心位置并與之轉動連接，所述清潔組件還貼合于過濾網上端部；

5、儲廢網盒，為若干個，固定于安裝板上靠近過濾網的位置；

6、其中，所述清潔組件可將水流的沖擊力轉化為自身的動力。

7、優選的，所述過濾網呈上凸的弧形，且中心位置也開設有貫穿口，并于貫穿口處固定有定位板，所述定位板中心位置固定有軸承。

8、優選的，所述清潔組件包括豎直設置的傳動軸，所述傳動軸通過軸承轉動連接于過濾網上，所述傳動軸上靠近下端的位置還固定有葉輪，而上端部一體連接有連接端頭，所述連接端頭上端部插接有連接座，所述連接座側部固定有若干個環狀分布的刷板，且所述刷板貼合于過濾網上端部。

9、優選的，所述安裝板下端部還焊接有斗狀的罩板，所述罩板上端部開口面積大于下端部開口面積，且下端部還焊接有連通的出水管；

10、所述傳動軸還延伸至出水管內部，而所述葉輪正位于出水管內部。

11、優選的，所述出水管內部還螺栓固定有定位架，所述定位架上固定有軸承；

12、所述傳動軸下端部通過軸承轉動連接于定位架上。

13、優選的，所述安裝板上還開設有若干個以過濾網為圓心且環狀分布的置物口，所述儲廢網盒插接于置物口內部。

14、與相關技術相比較，本實用新型提供的高效濾芯循環水旁濾裝置具有如下

15、有益效果：

16、本實用新型提供高效濾芯循環水旁濾裝置中，在過濾網上設置清潔組件，清潔組件能夠?qū)⑺鳟a(chǎn)生的沖擊力轉化為自身的動力，而自身在運動的過程中，則能夠?qū)⒏街谶^濾網上的雜質清理下來，整體結構更加簡單，同時儲廢網盒能夠?qū)﹄s質進行集中，以方便后續的清理。

技術特征：

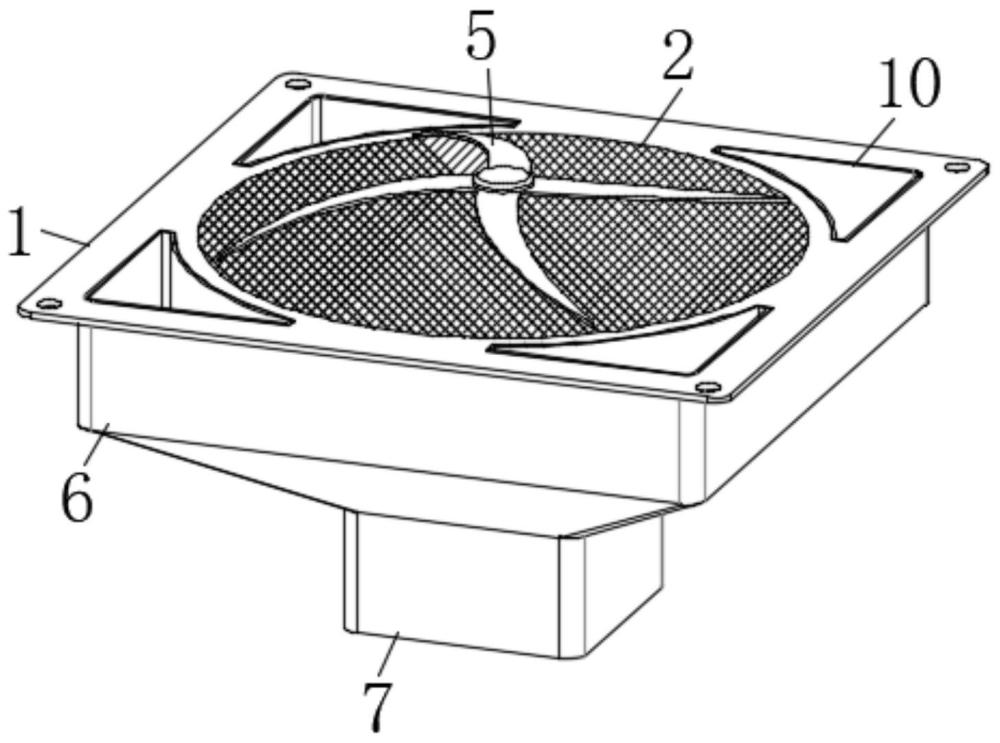

1.高效濾芯循環水旁濾裝置，其特征在于，包括：

2.根據權利要求1所述的高效濾芯循環水旁濾裝置，其特征在于，所述過濾網(2)呈上凸的弧形，且中心位置也開設有貫穿口，并于貫穿口處固定有定位板(3)，所述定位板(3)中心位置固定有軸承(4)。

3.根據權利要求2所述的高效濾芯循環水旁濾裝置，其特征在于，所述清潔組件(5)包括豎直設置的傳動軸(51)，所述傳動軸(51)通過軸承(4)轉動連接于過濾網(2)上，所述傳動軸(51)上靠近下端的位置還固定有葉輪(52)，而上端部一體連接有連接端頭(53)，所述連接端頭(53)上端部插接有連接座(54)，所述連接座(54)側部固定有若干個環狀分布的刷板(55)，且所述刷板(55)貼合于過濾網(2)上端部。

4.根據權利要求3所述的高效濾芯循環水旁濾裝置，其特征在于，所述安裝板(1)下端部還焊接有斗狀的罩板(6)，所述罩板(6)上端部開口面積大于下端部開口面積，且下端部還焊接有連通的出水管(7)；

5.根據權利要求4所述的高效濾芯循環水旁濾裝置，其特征在于，所述出水管(7)內部還螺栓固定有定位架(8)，所述定位架(8)上固定有軸承(4)；

6.根據權利要求5所述的高效濾芯循環水旁濾裝置，其特征在于，所述安裝板(1)上還開設有若干個以過濾網(2)為圓心且環狀分布的置物口(9)，所述儲廢網盒(10)插接于置物口(9)內部。

技術總結
本技術涉及旁濾領域，尤其涉及高效濾芯循環水旁濾裝置。所述高效濾芯循環水旁濾裝置包括安裝板，呈矩形，所述安裝板中部位置開設有圓形的貫穿口，并于貫穿口處固定有過濾網；清潔組件，沿豎直方向貫穿過濾網中心位置并與之轉動連接，所述清潔組件還貼合于過濾網上端部；儲廢網盒，為若干個，固定于安裝板上靠近過濾網的位置；其中，所述清潔組件可將水流的沖擊力轉化為自身的動力。本技術提供的高效濾芯循環水旁濾裝置中，在過濾網上設置清潔組件，清潔組件能夠?qū)⑺鳟a(chǎn)生的沖擊力轉化為自身的動力，而自身在運動的過程中，則能夠?qū)⒏街谶^濾網上的雜質清理下來，整體結構更加簡單，同時儲廢網盒能夠?qū)﹄s質進行集中。

技術研發人員：王廣才,劉峰,胡述彬
受保護的技術使用者：山東國元綠盾設備有限公司
技術研發日：20240325
技術公布日：2025/4/28
