本技術涉及沙拉醬生產領域，具體涉及一種沙拉醬預混罐投料監測裝置。

背景技術：

1、沙拉醬，起源于位于地中海的米諾卡島，使用大量雞蛋和油制作而成，這種醬汁在飲食中占有一席之地由來已久。沙拉醬的消耗量持續增加。沙拉醬在生產過程中，需要向預混罐內投入不同種類的原料進行預混合，然后，再輸送到制作流程，現有技術中在向預混罐投入原料時，需要人工進行投放，當長時間工作，工人注意力不集中時，會出現工人投錯料和少投料的情況，影響沙拉醬的生產。因此，本領域技術人員提供了一種沙拉醬預混罐投料監測裝置，以解決上述背景技術中提出的問題。

技術實現思路

1、為解決上述技術問題，本實用新型提供一種沙拉醬預混罐投料監測裝置，包括預混罐，所述預混罐下端安裝排料管，預混罐上端設置進料口，預混罐上端安裝混合機構，預混罐右端安裝固定塊，固定塊上端轉動連接轉軸，轉軸下端安裝電機一，轉軸上端安裝圓塊，圓塊側面對稱安裝匚型板，匚型板內部安裝導向桿，導向桿外表面滑動連接滑塊，滑塊靠外一端安裝空心板，空心板靠外一端安裝上料筒；

2、空心板內部設置螺紋桿，且螺紋桿上端穿過空心板并安裝齒輪一，螺紋桿外表面套設螺紋套，螺紋套下端對稱安裝伸出桿，伸出桿穿過空心板固定連接底板，且底板位于上料筒正下方；

3、預混罐上端安裝定位桿，定位桿一端安裝電機二，電機二下端安裝齒輪二，且齒輪二和左側齒輪一嚙合，右側底板正下方設置稱重機構，稱重機構下端安裝液壓缸，液壓缸下端安裝連接板，且連接板固定連接預混罐，右側上料筒正上方設置攝像識別機構，攝像識別機構右端安裝支桿，且支桿固定連接連接板，預混罐上端安裝警報器，且警報器電性連接攝像識別機構和稱重機構。

4、優選的：所述預混罐外表面安裝若干個支撐桿。

5、優選的：所述底板上端安裝錐形板。

6、優選的：所述底板上端安裝橡膠密封圈。

7、優選的：所述進料口內徑大于上料筒和底板的直徑。

8、優選的：所述進料口上端和底板下端面滑動連接。

9、本實用新型的技術效果和優點：

10、本實用新型將原料倒進后側上料筒內，裝有原料的上料筒轉到稱重機構上方，液壓缸推動稱重機構上升，使稱重機構推動右側底板和上料筒上升，通過稱重機構稱出右側上料筒內原料的重量，同時，通過攝像識別機構識別上料筒內的原料是否正確，如果原料種類不對或者原料重量不對時，警報器會發出警報聲提醒工作人員原料不對，避免出現投錯料和少投料的情況。

技術特征：

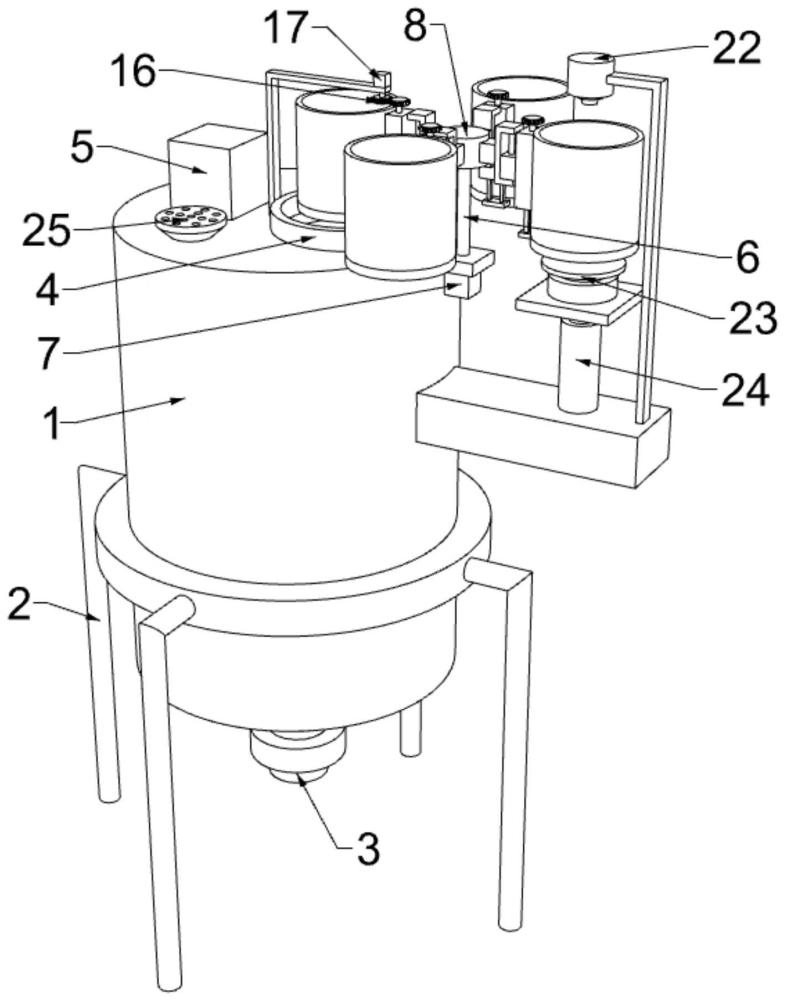

1.一種沙拉醬預混罐投料監測裝置，包括預混罐(1)，其特征在于，所述預混罐(1)下端安裝排料管(3)，預混罐(1)上端設置進料口(4)，預混罐(1)上端安裝混合機構(5)，預混罐(1)右端安裝固定塊，固定塊上端轉動連接轉軸(6)，轉軸(6)下端安裝電機一(7)，轉軸(6)上端安裝圓塊(8)，圓塊(8)側面對稱安裝匚型板(9)，匚型板(9)內部安裝導向桿(10)，導向桿(10)外表面滑動連接滑塊(11)，滑塊(11)靠外一端安裝空心板(12)，空心板(12)靠外一端安裝上料筒(13)；

2.根據權利要求1所述的一種沙拉醬預混罐投料監測裝置，其特征在于，所述預混罐(1)外表面安裝若干個支撐桿(2)。

3.根據權利要求1所述的一種沙拉醬預混罐投料監測裝置，其特征在于，所述底板(20)上端安裝錐形板(21)。

4.根據權利要求1所述的一種沙拉醬預混罐投料監測裝置，其特征在于，所述底板(20)上端安裝橡膠密封圈。

5.根據權利要求1所述的一種沙拉醬預混罐投料監測裝置，其特征在于，所述進料口(4)內徑大于上料筒(13)和底板(20)的直徑。

6.根據權利要求1所述的一種沙拉醬預混罐投料監測裝置，其特征在于，所述進料口(4)上端和底板(20)下端面滑動連接。

技術總結
本技術公開了一種沙拉醬預混罐投料監測裝置，包括預混罐，所述預混罐下端安裝排料管，預混罐上端設置進料口，預混罐上端安裝混合機構，預混罐右端安裝固定塊，固定塊上端轉動連接轉軸，轉軸下端安裝電機一，轉軸上端安裝圓塊，圓塊側面對稱安裝匚型板，匚型板內部安裝導向桿，導向桿外表面滑動連接滑塊，滑塊靠外一端安裝空心板，空心板靠外一端安裝上料筒。本技術通過液壓缸推動稱重機構上升，使稱重機構推動右側底板和上料筒上升，通過稱重機構稱出右側上料筒內原料的重量，通過攝像識別機構識別上料筒內的原料是否正確，如果原料種類不對或者原料重量不對時，警報器會發出警報聲提醒工作人員，避免出現投錯料和少投料的情況。

技術研發人員：吳俏槿,李勇,林玉華,寧宗峰,成依萍,林發平
受保護的技術使用者：廣州昊道食品有限公司
技術研發日：20240408
技術公布日：2025/4/28
